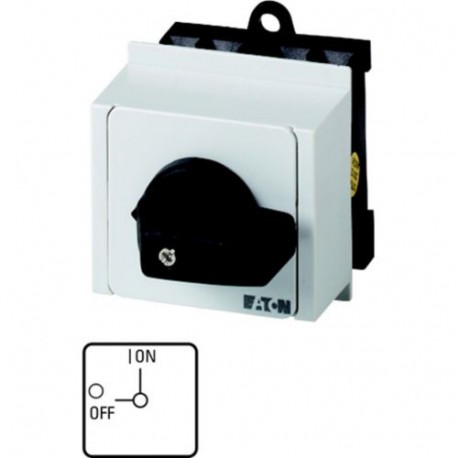

T0-1-102/IVS 015147 EATON MOELLER came, ou seja: 20A 440V AC-21 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

T0-1-102/IVS 015147 EATON MOELLER came, ou seja: 20A 440V AC-21

T0-1-102/IVS

015147

EATON - MOELLER

Disponível Envio hoje

came, ou seja: 20A 440V AC-21

Mais detalhes


Interruptores

Switch-disconnectors - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Interruptor On-Off
Parte do grupo de referência
  T0

  com preto aderência polegar e placa frontal
Número de pólos
  2 pólo
Grau de Proteção
  Frente IP30
Design
  serviço de distribuição de montagem de placa de


Geral
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Aberto
 °C-25 - +50
Entre
 °C-25 - +40
Categoria de sobretensão/grau de poluição
  III/3
Tensão de resistência a impuso nominal
UimpV AC6000
Mecânica, resistência ao choque
 g15
Posição de montagem
  Conforme necessário
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
  Dedo e volta da mão-prova
Contactos
As variáveis mecânicas

Número de pólos
  2 pólo
Características elétricas

Tensão nominal de operação
UeV AC690
Nominal ininterrupta de corrente
EuuUm20
Nota sobre a nominal ininterrupta corrente !u
  Nominal ininterrupta corrente Iu é especificado para max. seção transversal.
Classificação de carga com operação intermitente, classe 12

AB 25 % DF
 x Ie2
AB 40 % DF
 x Ie1.6
AB 60 % DF
 x Ie1.3
Curto-circuito

Fusível
 Um gG/gL20
Nominal de curta duração admissível corrente (1 s atuais)
EucwUmrms320
Nota sobre nominal de curta duração admissível corrente lcw
  Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente
QikA6
Capacidade de comutação de
na de na
 Um130
na de na
 Um
230 V
 Um100
400/415 V
 Um110
500 V
 Um80
690 V
 Um60
Isolamento de segurança EN 61140

entre os contatos
 V AC440
Atual de perda de calor por contato eue
 W0.6
Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
 CO0.6
Vida útil mecânica
Operaçõesx 106> 0.4
Frequência máxima
Operações/h 1200
AC

AC-3

Classificação de carga do motor interruptor de
PkW
220 V 230 V
PkW3
230 V Estrela-triângulo
PkW5.5
400 V 415 V
PkW5.5
400 V Estrela-triângulo
PkW7.5
500 V
PkW5.5
500 V Estrela-triângulo
PkW7.5
690 V
PkW4
690 V Estrela-triângulo
PkW5.5
Corrente operacional nominal do motor chave de carga

230 V
EueUm11.5
230 V estrela-triângulo
EueUm20
400 V 415 V
EueUm11.5
400 V estrela-triângulo
EueUm20
500 V
EueUm9
500 V estrela-triângulo
EueUm15.6
690 V
EueUm4.9
690 V estrela-triângulo
EueUm8.5
AC-21A

Corrente operacional nominal do interruptor

440 V
EueUm20
AC-23A

Classificação do Motor AC-23A, 50 - 60 Hz
PkW
230 V
PkW3
400 V 415 V
PkW5.5
500 V
PkW7.5
690 V
PkW5.5
Corrente operacional nominal do motor chave de carga

230 V
EueUm13.3
400 V 415 V
EueUm13.3
500 V
EueUm13.3
690 V
EueUm7.6
DC

CC-1, de abertura com Carga parâmetros L/R = 1 ms

Corrente operacional nominal
EueUm10
Tensão por contato par em série
 V60
DC-21A
EueUm
Corrente operacional nominal
EueUm1
Contactos
 Quantidade1
DC-23A, carga do motor switchL/R = 15 ms

24 V

Corrente operacional nominal
EueUm10
Contactos
 Quantidade1
48 V

Corrente operacional nominal
EueUm10
Contactos
 Quantidade2
60 V

Corrente operacional nominal
EueUm10
Contactos
 Quantidade3
120 V

Corrente operacional nominal
EueUm5
Contactos
 Quantidade3
240 V

Corrente operacional nominal
EueUm5
Contactos
 Quantidade5
DC-13, interruptores de Controle L/R = 50 ms

Corrente operacional nominal
EueUm10
Tensão por contato par em série
 V32
Circuito de controle de segurança de 24 V DC, 10 mA
Probabilidade de falhaHF< 10-5, < 1 falha em operações de 100000
Terminal de capacidades
Sólido ou trançado
 mm21 x (1 - 2,5)
2 x (1 - 2,5)
Flexível com virolas DIN 46228
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Terminais de parafuso
  M3.5
Max. torque de aperto
 Nm1
Técnico de segurança parâmetros:
Notas
  B10dvalores conforme EN ISO 13849-1, tabela C1
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm20
Dissipação de calor por pólo, dependente da corrente
PvidW0.6
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C50
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060010])
Versão do interruptor principal
  Nenhum
Versão de manutenção/serviço interruptor
  Nenhum
Versão do interruptor de segurança
  Nenhum
Versão de parada de emergência de instalação
  Nenhum
Versão do interruptor de marcha à ré
  Nenhum
Max. nominal tensão de operação Ue CA
 V690
Tensão
 V690 - 690
Avaliado permanente de corrente Ui
 Um20
Avaliado permanente de corrente AC-21, 400 V
 Um20
Nominal de operação de alimentação em AC-3, 400 V
 kW5.5
Nominal de curta duração admissível corrente lcw
 kA0.32
Nominal de operação de alimentação em AC-23, 400 V
 kW5.5
De alimentação de comutação em 400 V
 kW5.5
Condicionado nominal corrente de curto-circuito Iq
 kA6
Número de pólos
  2
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
O Motor de acionamento opcional
  Nenhum
Motor da unidade integrada
  Nenhum
Liberação de tensão opcional
  Nenhum
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
  Sim
Adequado para montagem frontal de 4 furos
  Nenhum
Adequado para montagem frontal centro
  Nenhum
Adequado para instalação de quadro de distribuição
  Sim
Adequado para intermediário de montagem
  Nenhum
Cor do elemento de controle
  Preto
Tipo de elemento de controle
  Alternância
Interlockable
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Grau de proteção (IP), airbag lateral
  IP30
Aprovações
Padrões De Produto  UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº.  E36332
UL Controlo de Categoria Nenhuma.  NLRV
CSA Arquivo.  12528
CSA Classe Nenhuma.  3211-05
América Do Norte Certificação  UL, CSA
Especialmente concebido para a América do Norte  Sim, em combinação com +NA (105864)
Adequado para  Ramo de circuitos, adequado como motor desligar
Grau de Proteção  na de na
Dimensões
IL03801006Z (AWA1150-1686) do Came: serviço de distribuição de

>>

Datasheet - PDF
