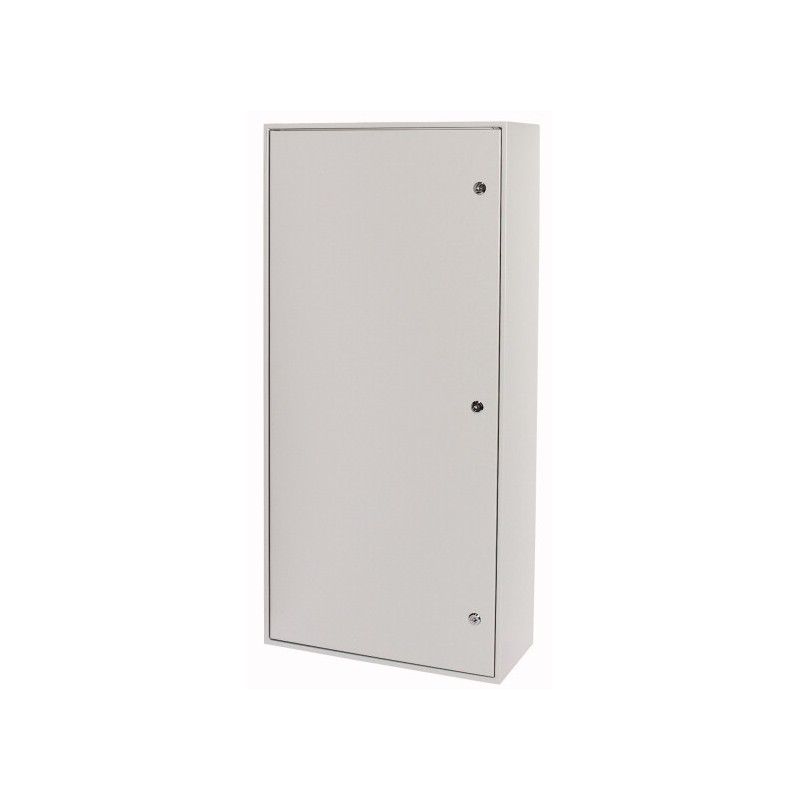

BPM-O-400/12 111020 0002459472 EATON ELECTRIC Surface-mounted service distribution board with double-bit loc..
BPM-O-400/12
111020
0002459472
EATON-MOELLER
Surface-mounted service distribution board with double-bit lock, IP54, HxWxB=1260x400x270mm
Quadro de distribuição de serviço de superfície IP55 para áreas úmidas, BPM-O-... Largura 400mm, altura exterior 1260mm, altura 1150mm do painel frontal, profundidade 270mm, caixa soldada com porta e fechamento dobro da pálete, tampas aterradas do metal, estabilidade extraordinária em conseqüência da construção soldada, projeto bem estruturado e da multi-camada para a instalação facilmente acessível, a porta pode ser porta direita ou esquerda, grande área de fiação, entrada de cabo aberta na parte superior, preparada para inserção de placa de prensa-cabo F3A, equipamento interno variável com ou sem estrutura de montagem removível, possibilidade de instalação interna com MSW ou torres de montagem, se uma configuração de montagem MSW for usada, 2 pares de torres de canto BPZ-CTS-S e 1 elemento de encaixe BPZ-SNAP-MSW-CTS serão necessários adicionalmente, se for utilizada uma configuração de montagem da estrutura de base, serão necessários 2 suportes de placa frontal BPZ-FPS, cinzento, RAL 7035
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 58 |
Começando gabinete para montagem em parede | PV | CO | 73 |
Médio gabinete para montagem em parede | PV | CO | 66 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 117 |
Começando gabinete para montagem em parede | PV | CO | 147 |
Médio gabinete para montagem em parede | PV | CO | 133 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP54 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387008]) | |||
Método de montagem | Montagem de superfície | ||
Número de linhas | 9 | ||
Largura em número de modular espaçamentos | 13 | ||
Tipo da capa | Porta | ||
Modelo da capa | Fechado | ||
Tampa transparente/porta | Nenhum | ||
Material da carcaça | Aço | ||
Altura | mm | 1260 | |
Largura | mm | 400 | |
Profundidade | mm | 270 | |
Construído-em profundidade | mm | 0 | |
Profundidade interna | mm | 265 | |
Trilho DIN | Sim | ||
Com placa de montagem | Nenhum | ||
Com possibilidade de ampliação | Sim | ||
EMC-versão | Nenhum | ||
Cor | Cinza | ||
RAL-número | 7035 | ||
Grau de proteção (IP) | IP54 | ||
Com bloqueio | Nenhum | ||
| Característica | Valor |
|---|---|
| Mounting method (EF000003) | Surface mounted |
| Number of rows (EF000266) | 7 |
| Width in number of modular spacings (EF002950) | 13 |
| Type of covering (EF000339) | Door |
| Cover model (EF009212) | Closed |
| Type of door (EF004464) | EV000426 |
| Transparent cover/door (EF006244) | false |
| Signal passing door (EF015941) | false |
| With lock (EF006306) | false |
| Type of closure (EF004462) | Other |
| Housing material (EF001596) | Steel |
| Built-in depth (EF000218) | 300 mm |
| Built-in height (EF000332) | 1290 mm |
| Built-in width (EF000846) | 430 mm |
| Inner depth (EF001131) | 265 mm |
| Earthing terminal block (EF015776) | false |
| Neutral terminal block (EF015777) | false |
| DIN-rail (EF001134) | false |
| With mounting plate (EF000118) | false |
| Extension possible (EF001088) | true |
| EMC-version (EF001062) | true |
| Colour (EF000007) | Grey |
| RAL-number (EF000116) | 7035 |
| Degree of protection (IP) (EF005474) | IP55 |
| Height (EF000040) | 1290 mm |
| Width (EF000008) | 430 mm |
| Depth (EF000049) | 300 mm |
