Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 40 |
Começando gabinete para montagem em parede | PV | CO | 37 |
Médio gabinete para montagem em parede | PV | CO | 34 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 79 |
Começando gabinete para montagem em parede | PV | CO | 74 |
Médio gabinete para montagem em parede | PV | CO | 68 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP54 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
Carrinho
0
Produto
Produtos
(vazio)
Sem produtos
$0.00
Total
Produto adicionado com sucesso ao seu carrinho de compras
Quantidade
Total
Existem 0 produtos no seu carrinho de compras.
Existe um produto no seu carrinho de compras.
Total produtos
Total
Ver maior

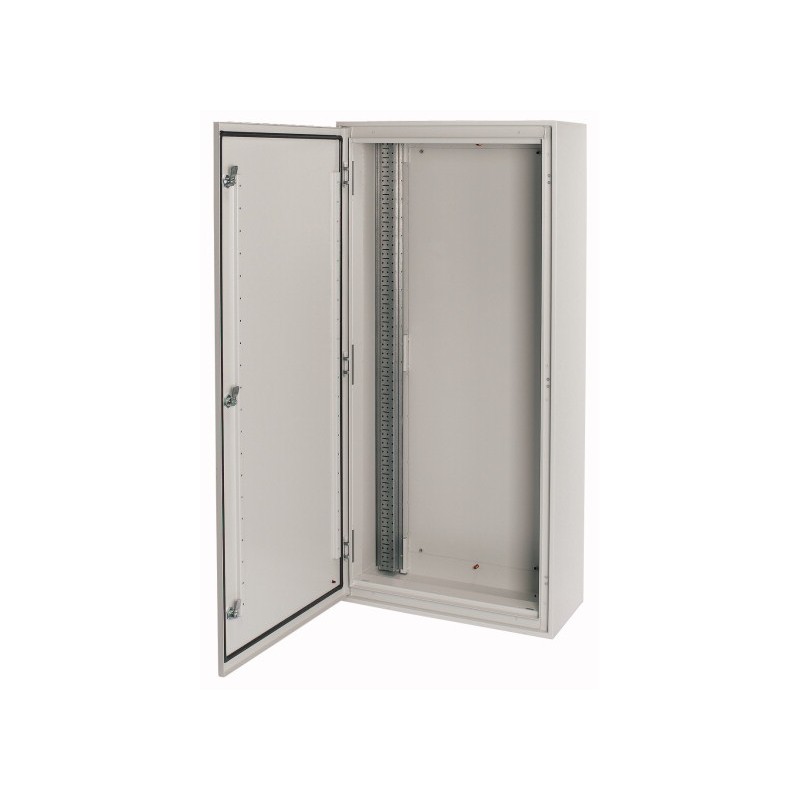

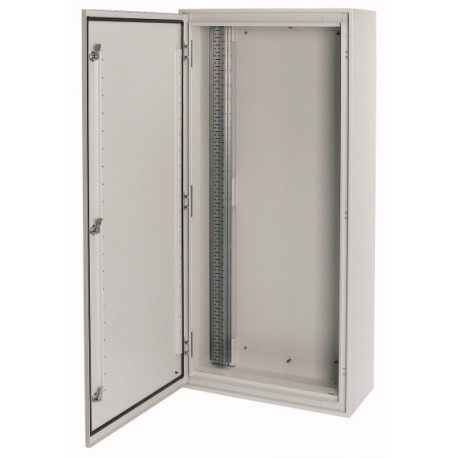

BPM-O-400/4-W 111057 0002459509 EATON ELECTRIC Surface-mounted service distribution board with double-bit lo..
BPM-O-400/4-W
111057
0002459509
EATON-MOELLER
Surface-mounted service distribution board with double-bit lock, IP54, HxWxB=460x400x270mm, white
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos ETIM 6.0
| Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387008]) | |||
Método de montagem | Montagem de superfície | ||
Número de linhas | 2 | ||
Largura em número de modular espaçamentos | 13 | ||
Tipo da capa | Porta | ||
Modelo da capa | Fechado | ||
Tampa transparente/porta | Nenhum | ||
Material da carcaça | Aço | ||
Altura | mm | 460 | |
Largura | mm | 400 | |
Profundidade | mm | 270 | |
Construído-em profundidade | mm | 0 | |
Profundidade interna | mm | 265 | |
Trilho DIN | Sim | ||
Com placa de montagem | Nenhum | ||
Com possibilidade de ampliação | Sim | ||
EMC-versão | Nenhum | ||
Cor | Branco | ||
RAL-número | 9016 | ||
Grau de proteção (IP) | IP54 | ||
Com bloqueio | Nenhum | ||
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
