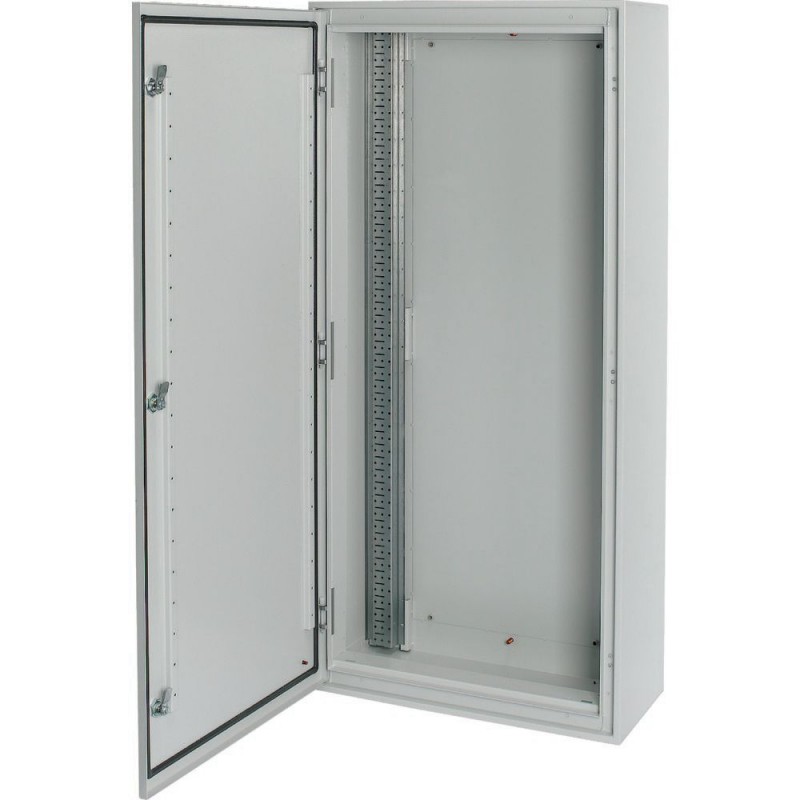

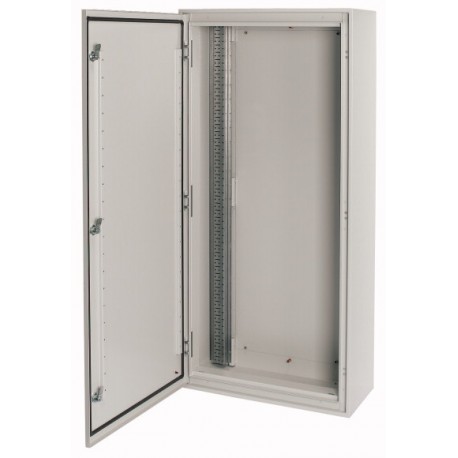

BPM-O-800/10-W 111069 0002459521 EATON ELECTRIC Surface-mounted service distribution board with double-bit l..
BPM-O-800/10-W
111069
0002459521
EATON-MOELLER
Surface-mounted service distribution board with double-bit lock, IP54, HxWxB=1060x800x270mm, white
Quadro de distribuição de serviço de superfície IP55 para áreas úmidas, BPM-O-... Largura 800mm, altura externa 1060mm, altura do painel frontal 950mm, profundidade 270mm, caixa soldada com porta e fechadura de palete dupla, tampas metálicas aterradas, estabilidade extraordinária como resultado da construção soldada, bem estruturado, design multicamadas para instalação facilmente acessível, a porta pode ser porta direita ou esquerda, grande área de fiação, entrada de cabo aberta na parte superior, preparada para inserção de placa de prensa-cabo F3A, equipamento interno variável com ou sem estrutura de montagem removível, instalação interna com MSW ou torres de montagem possível, se uma configuração de montagem MSW for usada, 2 pares de torres de canto BPZ-CTS-S e 1 elemento de encaixe BPZ-SNAP-MSW-CTS serão necessários adicionalmente, se for utilizada uma configuração de montagem da estrutura de base, serão necessários adicionalmente 2 suportes de placa frontal BPZ-FPS, brancos, RAL 9016
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 98 |
Começando gabinete para montagem em parede | PV | CO | 92 |
Médio gabinete para montagem em parede | PV | CO | 88 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 196 |
Começando gabinete para montagem em parede | PV | CO | 185 |
Médio gabinete para montagem em parede | PV | CO | 176 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP54 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387008]) | |||
Método de montagem | Montagem de superfície | ||
Número de linhas | 7 | ||
Largura em número de modular espaçamentos | 35 | ||
Tipo da capa | Porta | ||
Modelo da capa | Fechado | ||
Tampa transparente/porta | Nenhum | ||
Material da carcaça | Aço | ||
Altura | mm | 1060 | |
Largura | mm | 800 | |
Profundidade | mm | 270 | |
Construído-em profundidade | mm | 0 | |
Profundidade interna | mm | 265 | |
Trilho DIN | Sim | ||
Com placa de montagem | Nenhum | ||
Com possibilidade de ampliação | Sim | ||
EMC-versão | Nenhum | ||
Cor | Branco | ||
RAL-número | 9016 | ||
Grau de proteção (IP) | IP54 | ||
Com bloqueio | Nenhum | ||
| Característica | Valor |
|---|---|
| Método de montagem (EF000003) | Montagem em superfície (gesso) |
| Quantidade de filas (EF000266) | 6 |
| Largura em número de módulos (EF002950) | 35 |
| Tipo de cobertura (EF000339) | Porta |
| Tipo de tampa (EF009212) | Fechado |
| Tipo de porta (EF004464) | EV000426 |
| Tampa/porta transparente (EF006244) | Não |
| Porta para passagem de sinal (EF015941) | Não |
| Com fechadura (EF006306) | Não |
| Tipo de fecho (EF004462) | Outro |
| Material da caixa protetora (EF001596) | Aço |
| Profundidade incorporada (EF000218) | 300 mm |
| Altura embutida (EF000332) | 1090 mm |
| Largura para embutir (EF000846) | 830 mm |
| Profundidade interior (EF001131) | 265 mm |
| Borne de terra (EF015776) | Não |
| Borne de neutro (EF015777) | Não |
| Calha DIN (EF001134) | Não |
| Com tampa de montagem (EF000118) | Não |
| Extensão possível (EF001088) | Sim |
| Versão EMC (EF001062) | Sim |
| Cor (EF000007) | Branco |
| Número RAL (EF000116) | 9016 |
| Grau de proteção (IP) (EF005474) | IP55 |
| Altura (EF000040) | 1090 mm |
| Largura (EF000008) | 830 mm |
| Profundidade (EF000049) | 300 mm |
