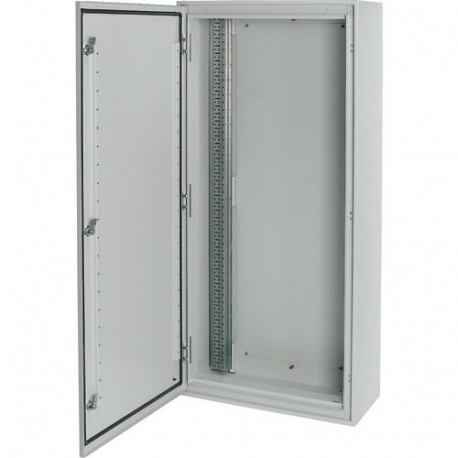

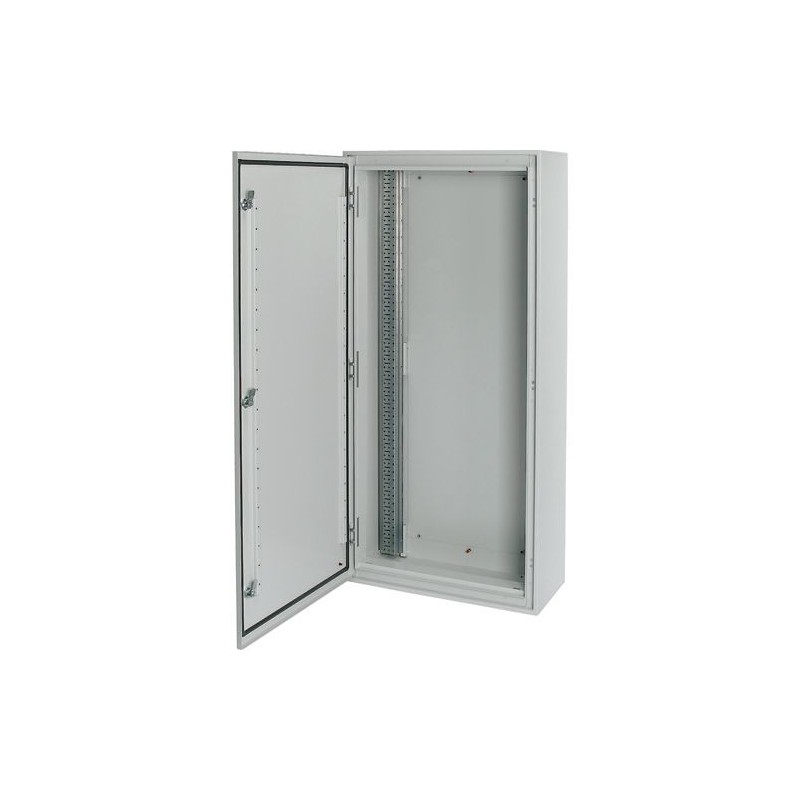

BPM-O-400/12-W 111060 0002459512 EATON ELECTRIC Surface-mounted service distribution board with double-bit l.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPM-O-400/12-W 111060 0002459512 EATON ELECTRIC Surface-mounted service distribution board with double-bit l..

BPM-O-400/12-W

111060

0002459512

EATON-MOELLER

Surface-mounted service distribution board with double-bit lock, IP54, HxWxB=1260x400x270mm, white

Quadro de distribuição de serviço de superfície IP55 para áreas úmidas, BPM-O-... Largura 400mm, altura exterior 1260mm, altura 1150mm do painel frontal, profundidade 270mm, caixa soldada com porta e fechamento dobro da pálete, tampas aterradas do metal, estabilidade extraordinária em conseqüência da construção soldada, projeto bem estruturado e da multi-camada para a instalação facilmente acessível, a porta pode ser porta direita ou esquerda, grande área de fiação, entrada de cabo aberta na parte superior, preparada para inserção de placa de prensa-cabo F3A, equipamento interno variável com ou sem estrutura de montagem removível, instalação interna com MSW ou torres de montagem possível, se uma configuração de montagem MSW for usada, 2 pares de torres de canto BPZ-CTS-S e 1 elemento de encaixe BPZ-SNAP-MSW-CTS serão necessários adicionalmente, se for utilizada uma configuração de montagem da estrutura de base, serão necessários adicionalmente 2 suportes de placa frontal BPZ-FPS, brancos, RAL 9016

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic small distribution board
Catalog Number
111060
EAN
4015081106219
Product Length/Depth
300 mm
Product Height
1290 mm
Product Width
430 mm
Product Weight
32.3 kg
Compliances
RoHS conform
Model Code
BPM-O-400/12-W

Especificações do produto

Type
Basic device
Features
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP55
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Surface finishing
With powder coating
Enclosure material
Steel
Built-in height
1290 mm
Built-in width
430 mm
Built-in depth
300 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
58 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
66 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
73 W
Closure type
Other
Cover/door model
Closed
Cover/door type
Door
Double-ward lock
Single
RAL-number
9016
Width in number of modular spacings
13
Application
Moisture-proof (installation site)
Color
White
Traffic white (RAL 9016)
Number of rows
7
Degree of protection
IP55
Functions
Extension possible
Basic device
Material
Sheet steel
Mounting method
Surface mounting
Surface mounted (plaster)
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
117 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
133 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
147 W
Internal depth
265 mm

ETIM for 111060 Distribution boards (EC000214)
Característica Valor
Mounting method (EF000003) Surface mounted
Number of rows (EF000266) 7
Width in number of modular spacings (EF002950) 13
Type of covering (EF000339) Door
Cover model (EF009212) Closed
Type of door (EF004464) EV000426
Transparent cover/door (EF006244) false
Signal passing door (EF015941) false
With lock (EF006306) false
Type of closure (EF004462) Other
Housing material (EF001596) Steel
Built-in depth (EF000218) 300 mm
Built-in height (EF000332) 1290 mm
Built-in width (EF000846) 430 mm
Inner depth (EF001131) 265 mm
Earthing terminal block (EF015776) false
Neutral terminal block (EF015777) false
DIN-rail (EF001134) false
With mounting plate (EF000118) false
Extension possible (EF001088) true
EMC-version (EF001062) true
Colour (EF000007) White
RAL-number (EF000116) 9016
Degree of protection (IP) (EF005474) IP55
Height (EF000040) 1290 mm
Width (EF000008) 430 mm
Depth (EF000049) 300 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
