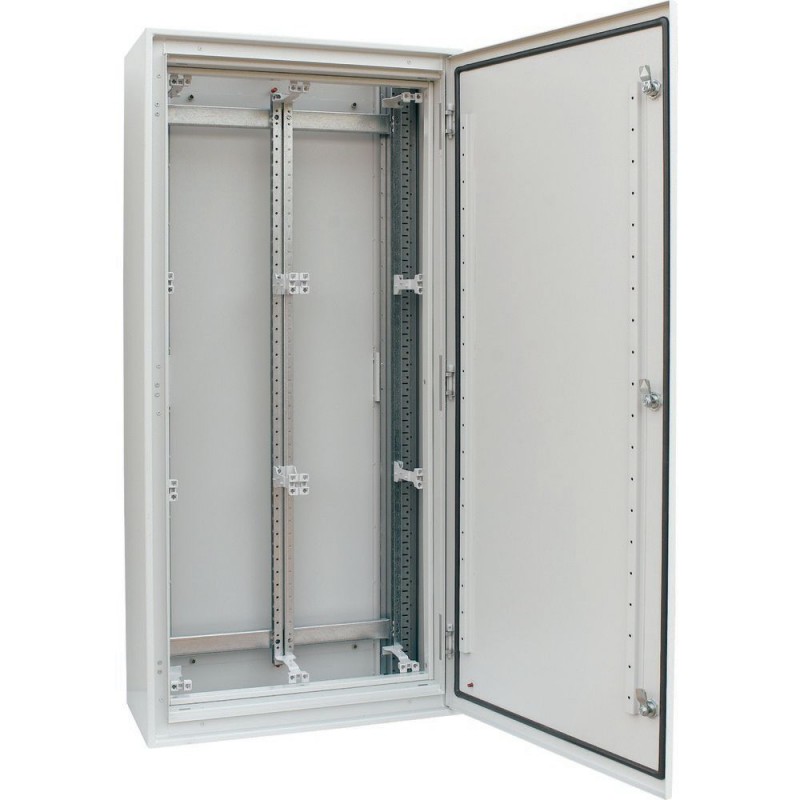

BPM-O-830/10-IVS 111369 EATON ELECTRIC Surface mounted service distribution board
BPM-O-830/10-IVS
111369
EATON-MOELLER
Surface mounted service distribution board
Os quadros de distribuição de serviços IVS são usados para fins de distribuição e medição de energia em sistemas elétricos para sistemas elétricos domésticos e em sistemas comparativos, como edifícios residenciais, escolas, centros administrativos, escritórios e edifícios similares.
Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Entrega do programa
A gama de produtos | Serviço de quadro de distribuição de IVS. | ||
Função básica | Parede-montagem do sistema de distribuição | ||
Única unidade/unidade Completa | Completa habitação | ||
Grau de Proteção | IP54 | ||
Descrição | Profi Plus basic gabinetes Monobloco armário com porta e duplo ala chave de bloqueio O gabinete pode ser girada 180° para o cabo de entrada a partir de baixo. | ||
Material | Folha de aço | ||
Acabamento da superfície | Revestimento em pó de poliéster Fosfatadas RAL 7035, cinza claro | ||
Cor | RAL 7035, cinza claro | ||
Informações sobre o equipamento fornecido | Incluindo sistema de montagem para os IVS de montagem de unidades de incluindo isolamento de som surround montado e isolado do suporte de apoio incluindo aberto para entrada de cabos na parte superior, preparados para F3A flanges, fechado na parte inferior | ||
Largura | mm | 830 | |
Altura | mm | 1060 | |
Profundidade | mm | 270 |
Dados técnicos
| Geral | |||
Normas | EN 60439-1/3 IEC 62208 | ||
Classe de proteção | 1 | ||
Grau de Proteção | IP54 | ||
A perda de energia | |||
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C | W | 196 | |
Peso | kg | 44 | |
| As características do Material | |||
Material | Folha de aço | ||
Tratamento de superfície | Pintura, fosfatado e revestimento em pó de poliéster | ||
Acabamento da superfície | Revestimento em pó de poliéster Fosfatadas RAL 7035, cinza claro | ||
Cor | RAL 7035, cinza claro | ||
As características do Material | |||
Tipo Da Porta | - Portas com dobradiças Pode ser removido a partir de 90° | ||
ângulo de abertura da porta | 100° (único montagem) | ||
De intertravamento da porta | Dobradiça alça com rolete alavanca de bloqueio Fechadura de cilindro Faça duplo ala de bloqueio | ||
| Propriedades do Material | |||
Mecânica | |||
Resistência ao impacto | IK07 | ||
Entrada do cabo | Abrir a entrada do cabo, preparado para F3A flanges | ||
Elétrica | |||
Tensão nominal de operação | Ue | V | 690 |
Frequência nominal | f | Hz | 50 |
Corrente operacional nominal | Eue | CSA | 630 |
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C | W | 196 | |
Earthings | M6 da soldadura de parafuso prisioneiro (pacote base) M5 parafuso auto-atarraxante (gabinete de placa lateral, superior/painel inferior) M6 da soldadura de parafuso prisioneiro (porta) | ||
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 103 |
Começando gabinete para montagem em parede | PV | CO | 96 |
Médio gabinete para montagem em parede | PV | CO | 92 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 206 |
Começando gabinete para montagem em parede | PV | CO | 194 |
Médio gabinete para montagem em parede | PV | CO | 184 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP54 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Característica | Valor |
|---|---|
| Largura (EF000008) | 830 mm |
| Altura (EF000040) | 1090 mm |
| Profundidade (EF000049) | 300 mm |
| Material (EF002169) | Aço |
| Cor (EF000007) | Cinzento |
| Número RAL (EF000116) | 7035 |
| Independente (EF020363) | Não |
| Mural com base de chão (EF015208) | Não |
| Adequado para aplicação em paredes (EF000664) | Sim |
| Modelo de canto (EF020814) | Não |
| Montagem intermédia (EF022994) | Não |
| Acoplável (EF001229) | Não |
| Com tampa de montagem (EF000118) | Não |
| Placa de montagem regulável em profundidade (EF006054) | Não |
| Construção em parede (EF007536) | Não |
| Fixação de poste (EF009582) | Não |
| Com porta (EF009169) | Não |
| Número de portas (EF000122) | 1 |
| Com porta de vidro (EF001089) | Não |
| Com porta de ventilação (EF006279) | Não |
| Com porta traseira (EF007381) | Não |
| Número de bloqueios (EF000123) | 0 |
| Com topo (EF007965) | Não |
| Tampa transparente (EF011401) | Não |
| Adequado para montagem métrica (EF005823) | Sim |
| Telhado inclinado (EF009278) | Não |
| Pré-puncionada (EF001039) | Não |
| Versão EMC (EF001062) | Não |
| Resistência ao impacto (IK) (EF004293) | IK10 |
| Grau de proteção (IP) (EF005474) | IP55 |
