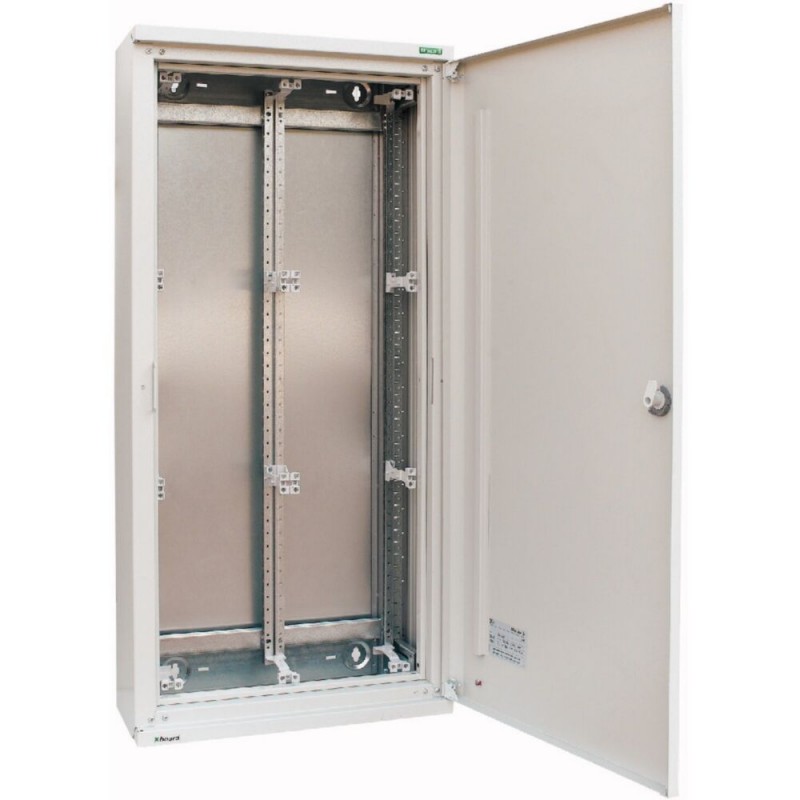

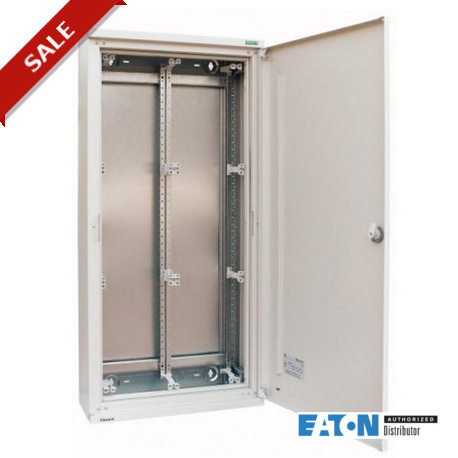

BP-O-830/10-IVS 111359 EATON ELECTRIC Surface mounted service distribution board
BP-O-830/10-IVS
111359
EATON-MOELLER
Surface mounted service distribution board
Os quadros de distribuição de serviços IVS são usados para fins de distribuição e medição de energia em sistemas elétricos para sistemas elétricos domésticos e em sistemas comparativos, como edifícios residenciais, escolas, centros administrativos, escritórios e edifícios similares.
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Entrega do programa
A gama de produtos | Serviço de quadro de distribuição de IVS. | ||
Função básica | Parede-montagem do sistema de distribuição | ||
Única unidade/unidade Completa | Completa habitação | ||
Grau de Proteção | IP30 (apenas com porta) | ||
Descrição | Profi Plus basic gabinetes Projeto do módulo, pode ser desmontado completamente Intercambiável com dobradiças | ||
Material | Folha de aço | ||
Acabamento da superfície | Revestimento em pó de poliéster Fosfatadas RAL 7035, cinza claro | ||
Cor | RAL 7035, cinza claro | ||
Informações sobre o equipamento fornecido | incluindo base de quadros, painéis laterais, inferior/superior e painéis de porta Incluindo estrutura de suporte para os IVS de montagem de unidades de incluindo isolamento de som surround montado e isolado do suporte de apoio incluindo o cabo de entrada na parte superior, com push-através de flange | ||
Largura | mm | 830 | |
Altura | mm | 1060 | |
Profundidade | mm | 262 |
Dados técnicos
| Geral | |||
Normas | EN 60439-1/3 IEC 62208 | ||
Classe de proteção | 1 | ||
Grau de Proteção | IP30 (apenas com porta) | ||
A perda de energia | |||
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C | W | 203 | |
Peso | kg | 39.8 | |
| As características do Material | |||
Material | Folha de aço | ||
Tratamento de superfície | Pintura, fosfatado e revestimento em pó de poliéster | ||
Acabamento da superfície | Revestimento em pó de poliéster Fosfatadas RAL 7035, cinza claro | ||
Cor | RAL 7035, cinza claro | ||
As características do Material | |||
Tipo Da Porta | - Portas com dobradiças Pode ser removido a partir de 90° | ||
ângulo de abertura da porta | 167° (único montagem) 60° (combinação de montagem) | ||
De intertravamento da porta | Dobradiça de lidar com três pontos, vire-bloqueio Fechadura de cilindro | ||
| Propriedades do Material | |||
Mecânica | |||
Resistência ao impacto | IK07 | ||
Entrada do cabo | Várias capas de permitir a entrada do cabo de acima e/ou abaixo | ||
Elétrica | |||
Tensão nominal de operação | Ue | V | 690 |
Frequência nominal | f | Hz | 50 |
Corrente operacional nominal | Eue | CSA | 630 |
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C | W | 203 | |
Earthings | M5 ponto de aterramento parafuso (pacote base) M5 parafuso auto-atarraxante (gabinete de placa lateral, superior/painel inferior) M6 da soldadura de parafuso prisioneiro (porta) | ||
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 100 |
Começando gabinete para montagem em parede | PV | CO | 94 |
Médio gabinete para montagem em parede | PV | CO | 90 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 201 |
Começando gabinete para montagem em parede | PV | CO | 189 |
Médio gabinete para montagem em parede | PV | CO | 181 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP30 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Característica | Valor |
|---|---|
| Quantidade de filas (EF000266) | 6 |
| Largura em número de módulos (EF002950) | 36 |
| Tipo de cobertura (EF000339) | Porta |
| Tipo de tampa (EF009212) | Fechado |
| Tampa/porta transparente (EF006244) | Não |
| Porta para passagem de sinal (EF015941) | Não |
| Com fechadura (EF006306) | Não |
| Material da caixa protetora (EF001596) | Aço |
| Profundidade incorporada (EF000218) | 0 mm |
| Profundidade interior (EF001131) | 257.5 mm |
| Borne de terra (EF015776) | Não |
| Borne de neutro (EF015777) | Não |
| Calha DIN (EF001134) | Não |
| Com tampa de montagem (EF000118) | Não |
| Extensão possível (EF001088) | Não |
| Versão EMC (EF001062) | Não |
| Cor (EF000007) | Cinzento |
| Número RAL (EF000116) | 7035 |
| Grau de proteção (IP) (EF005474) | IP30 |
| Altura (EF000040) | 1075 mm |
| Largura (EF000008) | 830 mm |
| Profundidade (EF000049) | 280 mm |
