> EATON - MOELLER>BP-O-800/12 100970 0002459146 ELECTRIC Surface-mount service distribution board with three-point turn-..
Produto anterior Próximo produto

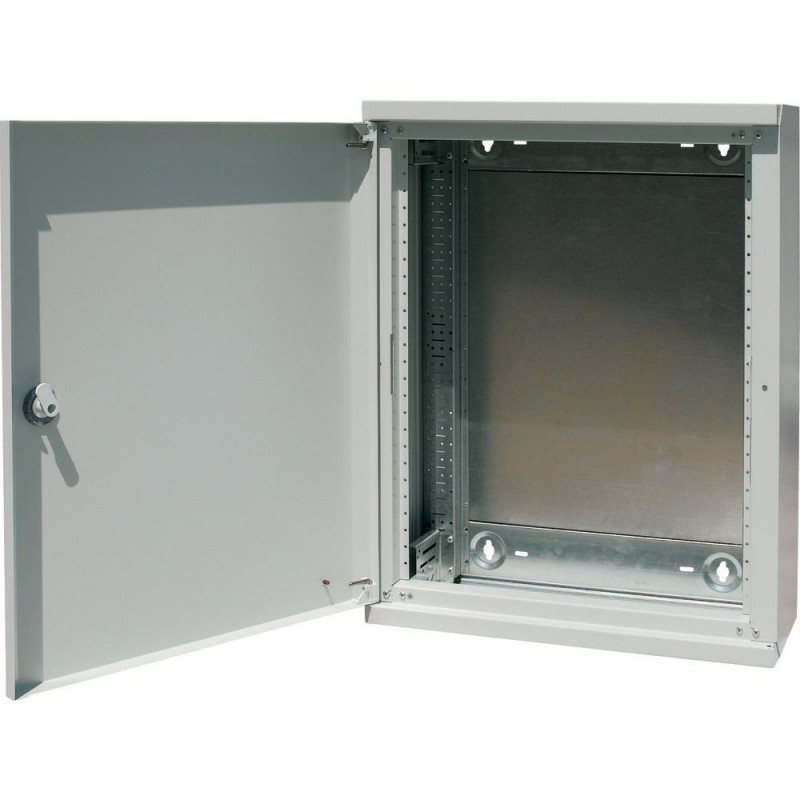

BP-O-800/12 100970 0002459146 EATON ELECTRIC Surface-mount service distribution board with three-point turn-.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BP-O-800/12 100970 0002459146 EATON ELECTRIC Surface-mount service distribution board with three-point turn-..

BP-O-800/12

100970

0002459146

EATON-MOELLER

Surface-mount service distribution board with three-point turn-lock, W = 800 mm, H = 1260 mm

Quadro de distribuição de serviço de superfície com trava de came - totalmente montado, IP30, cinza, RAL 7035, largura 800 mm, altura externa 1260 mm, altura da placa frontal 1150 mm, incl. estrutura de base, placas laterais de caixa, painéis de base/teto e porta, incl. entrada de cabo superior, com flange de pressão, com painéis inferiores cegos, montado na estrutura de base - sem kit de montagem MSW, design de módulo, tampas metálicas aterradas, totalmente montadas, agrupáveis, grande área de fiação, acessórios internos variáveis com ou sem estrutura de montagem removível, design bem estruturado e multicamadas para instalação de fácil acesso: estrutura de base - trilhos DIN ... - gabinete, a porta pode ser porta à direita ou à esquerda

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Basic small distribution board
Catalog Number
100970
EAN
4015081008698
Product Length/Depth
280 mm
Product Height
1275 mm
Product Width
815 mm
Product Weight
34.7 kg
Compliances
RoHS conform
Model Code
BP-O-800/12

Especificações do produto

Type
Basic device
Features
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK07
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Surface finishing
With powder coating
Enclosure material
Steel
Built-in height
1275 mm
Built-in width
815 mm
Built-in depth
280 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
120 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
100 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
108 W
Closure type
Other
Cover/door model
Closed
Cover/door type
Three-point turn-lock
Door
Single
RAL-number
7035
Width in number of modular spacings
35
Application
Indoor (installation site)
Color
Gray
Light gray (RAL 7035)
Number of rows
7
Degree of protection
IP30
Functions
Extension possible
Basic device
Material
Sheet steel
Mounting method
Surface mounted (plaster)
Surface mounting
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
240 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
200 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
216 W
Internal depth
257.5 mm

ETIM for 100970 Quadros de distribuição (EC000214)
Característica Valor
Método de montagem (EF000003) Montagem em superfície (gesso)
Quantidade de filas (EF000266) 7
Largura em número de módulos (EF002950) 35
Tipo de cobertura (EF000339) Porta
Tipo de tampa (EF009212) Fechado
Tipo de porta (EF004464) EV000426
Tampa/porta transparente (EF006244) Não
Porta para passagem de sinal (EF015941) Não
Com fechadura (EF006306) Não
Tipo de fecho (EF004462) Outro
Material da caixa protetora (EF001596) Aço
Profundidade incorporada (EF000218) 280 mm
Altura embutida (EF000332) 1275 mm
Largura para embutir (EF000846) 815 mm
Profundidade interior (EF001131) 257.5 mm
Borne de terra (EF015776) Não
Borne de neutro (EF015777) Não
Calha DIN (EF001134) Não
Com tampa de montagem (EF000118) Não
Extensão possível (EF001088) Sim
Versão EMC (EF001062) Sim
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Grau de proteção (IP) (EF005474) IP30
Altura (EF000040) 1275 mm
Largura (EF000008) 815 mm
Profundidade (EF000049) 280 mm
