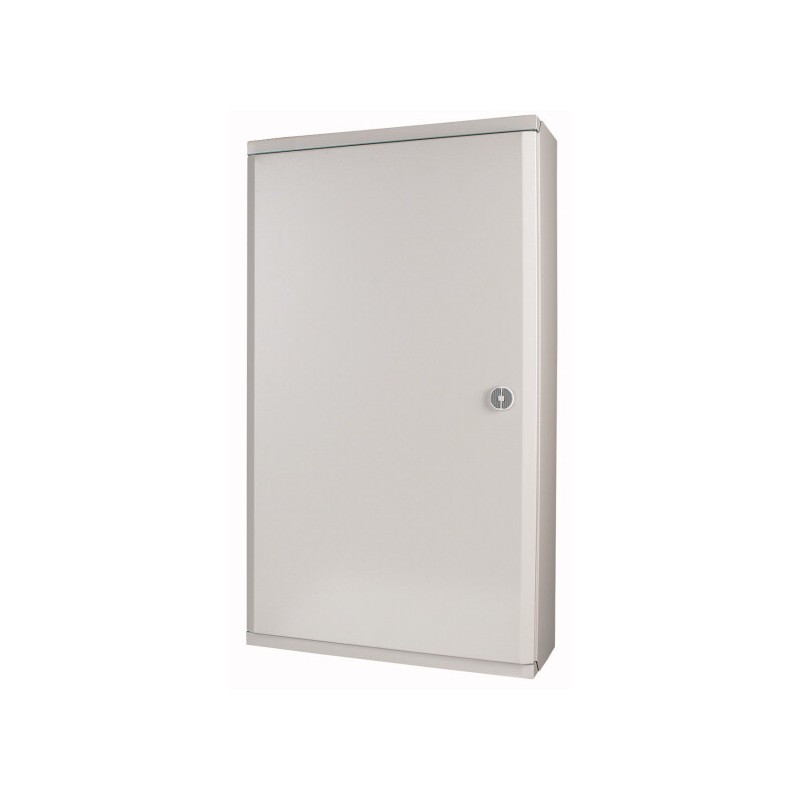

BP-O-600/15-C-W 105537 0002459315 EATON ELECTRIC Serviço de placa de distribuição superfície de montagem com..
BP-O-600/15-C-W
105537
0002459315
EATON-MOELLER
Serviço de placa de distribuição superfície de montagem com bloqueio volta de três pontos, incluindo trilho DIN, a placa frontal com 45 mm de corte; InterruptorW = 600 mm, H = 1.560 mm branco
Quadro de distribuição de serviço saliente com fechadura de cames - totalmente montado, IP30, branco, RAL 9016, largura 600 mm, altura exterior 1560 mm, 216 cv, 9 filas, incl. estrutura de base, placas laterais de caixa, base/teto e painéis de porta, incl. BPZ-DINR... B Kits de trilho DIN, inclui placas frontais (150 mm) com recorte do dispositivo (45 mm), inclui entrada de cabo superior, com flange de pressão, entrada de cabo adicional na parte inferior, com flange de pressão, com painéis inferiores cegos, montado na estrutura de base - sem kit de montagem MSW, design de módulo, tampas metálicas aterradas, totalmente montado, pode ser agrupado, grande área de fiação, acessórios interiores variáveis com ou sem moldura de montagem removível, design bem estruturado e multicamadas para instalação facilmente acessível: estrutura de base - Trilhos DIN ... - Gabinete, porta pode ser porta para a direita ou para a esquerda
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 108 |
Começando gabinete para montagem em parede | PV | CO | 93 |
Médio gabinete para montagem em parede | PV | CO | 84 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 216 |
Começando gabinete para montagem em parede | PV | CO | 186 |
Médio gabinete para montagem em parede | PV | CO | 169 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP30 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387008]) | |||
Método de montagem | Montagem de superfície | ||
Número de linhas | 9 | ||
Largura em número de modular espaçamentos | 24 | ||
Tipo da capa | Porta | ||
Modelo da capa | Fechado | ||
Tampa transparente/porta | Nenhum | ||
Material da carcaça | Aço | ||
Altura | mm | 1560 | |
Largura | mm | 600 | |
Profundidade | mm | 262.5 | |
Construído-em profundidade | mm | 0 | |
Profundidade interna | mm | 257.5 | |
Trilho DIN | Sim | ||
Com placa de montagem | Nenhum | ||
Com possibilidade de ampliação | Sim | ||
EMC-versão | Nenhum | ||
Cor | Branco | ||
RAL-número | 9016 | ||
Grau de proteção (IP) | IP30 | ||
Com bloqueio | Nenhum | ||
| Característica | Valor |
|---|---|
| Mounting method (EF000003) | Surface mounted |
| Number of rows (EF000266) | 9 |
| Width in number of modular spacings (EF002950) | 24 |
| Type of covering (EF000339) | Door |
| Cover model (EF009212) | Closed |
| Type of door (EF004464) | EV000426 |
| Transparent cover/door (EF006244) | false |
| Signal passing door (EF015941) | false |
| With lock (EF006306) | false |
| Type of closure (EF004462) | Other |
| Housing material (EF001596) | Steel |
| Built-in depth (EF000218) | 280 mm |
| Built-in height (EF000332) | 1575 mm |
| Built-in width (EF000846) | 615 mm |
| Inner depth (EF001131) | 257.5 mm |
| Earthing terminal block (EF015776) | false |
| Neutral terminal block (EF015777) | false |
| DIN-rail (EF001134) | true |
| With mounting plate (EF000118) | false |
| Extension possible (EF001088) | true |
| EMC-version (EF001062) | true |
| Colour (EF000007) | White |
| RAL-number (EF000116) | 9016 |
| Degree of protection (IP) (EF005474) | IP30 |
| Height (EF000040) | 1575 mm |
| Width (EF000008) | 615 mm |
| Depth (EF000049) | 280 mm |
