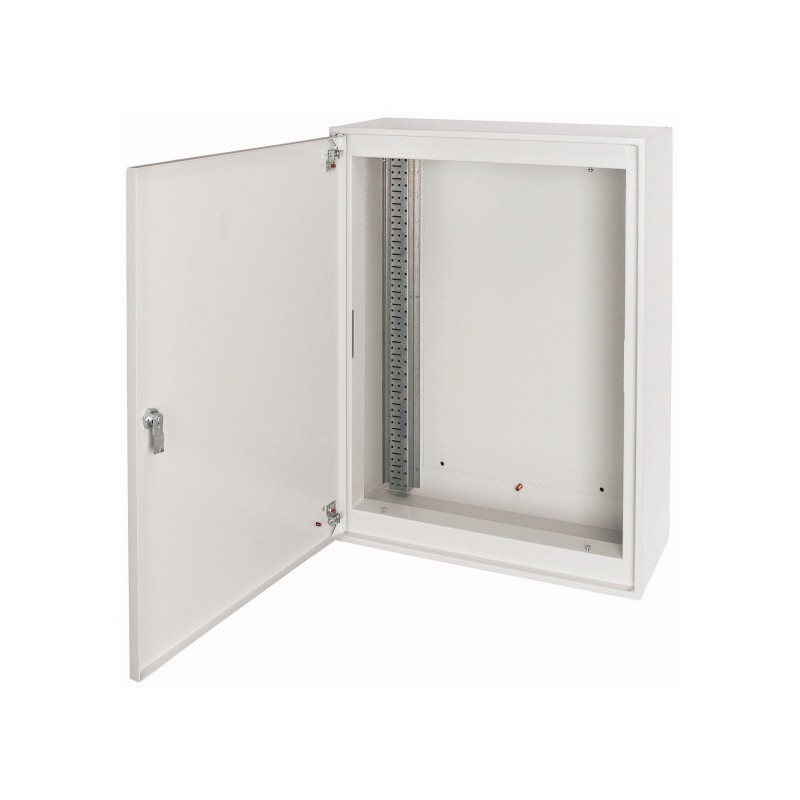

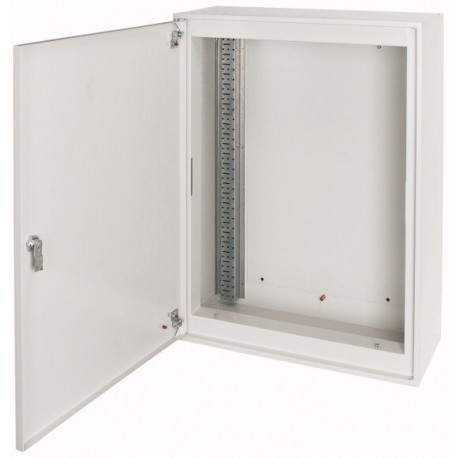

BP-O-600/7-EW 116620 0002460473 EATON ELECTRIC Surface-mount service distribution board with three-point tur..
BP-O-600/7-EW
116620
0002460473
EATON-MOELLER
Surface-mount service distribution board with three-point turn-lock, fire-resistant, W 600 mm H 760 mm
Quadro de distribuição de serviço de superfície com trava de torção de três pontos, resistente ao fogo - totalmente montado, IP30, cinza, RAL 7035, largura 600 mm, altura externa 760 mm, altura da placa frontal 650 mm, incl. estrutura de base, placas laterais de caixa, base/teto e painéis de porta, incl. entrada superior do cabo, com flange de pressão, com painéis de fundo cego, resistente ao fogo, montado na estrutura de base - sem kit de montagem MSW, design de módulo, tampas metálicas aterradas, totalmente montado, agrupável, ampla área de fiação, acessórios internos variáveis com ou sem estrutura de montagem removível, design multicamadas bem estruturado para instalação de fácil acesso: estrutura de base - trilhos DIN ... - caixa, a porta pode ser direita ou esquerda, tipo BP-O-...-EW está equipada com uma porta à prova de fogo (dobradiças e fechadura de metal)
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 70 |
Começando gabinete para montagem em parede | PV | CO | 66 |
Médio gabinete para montagem em parede | PV | CO | 62 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 141 |
Começando gabinete para montagem em parede | PV | CO | 133 |
Médio gabinete para montagem em parede | PV | CO | 125 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK07 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP30 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | na de na | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 440 V CA | ||
10.9.3 tensão de resistência a impuso | 4 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387008]) | |||
Método de montagem | Montagem de superfície | ||
Número de linhas | 5 | ||
Largura em número de modular espaçamentos | 24 | ||
Tipo da capa | Porta | ||
Modelo da capa | Fechado | ||
Tampa transparente/porta | Nenhum | ||
Material da carcaça | Aço | ||
Altura | mm | 760 | |
Largura | mm | 600 | |
Profundidade | mm | 262.5 | |
Construído-em profundidade | mm | 0 | |
Profundidade interna | mm | 257.5 | |
Trilho DIN | Sim | ||
Com placa de montagem | Nenhum | ||
Com possibilidade de ampliação | Sim | ||
EMC-versão | Nenhum | ||
Cor | Cinza | ||
RAL-número | 7035 | ||
Grau de proteção (IP) | IP30 | ||
Com bloqueio | Nenhum | ||
| Característica | Valor |
|---|---|
| Método de montagem (EF000003) | Montagem em superfície (gesso) |
| Quantidade de filas (EF000266) | 4 |
| Largura em número de módulos (EF002950) | 24 |
| Tipo de cobertura (EF000339) | Porta |
| Tipo de tampa (EF009212) | Fechado |
| Tipo de porta (EF004464) | EV000426 |
| Tampa/porta transparente (EF006244) | Não |
| Porta para passagem de sinal (EF015941) | Não |
| Com fechadura (EF006306) | Não |
| Tipo de fecho (EF004462) | Outro |
| Material da caixa protetora (EF001596) | Aço |
| Profundidade incorporada (EF000218) | 300 mm |
| Altura embutida (EF000332) | 790 mm |
| Largura para embutir (EF000846) | 630 mm |
| Profundidade interior (EF001131) | 257.5 mm |
| Borne de terra (EF015776) | Não |
| Borne de neutro (EF015777) | Não |
| Calha DIN (EF001134) | Não |
| Com tampa de montagem (EF000118) | Não |
| Extensão possível (EF001088) | Sim |
| Versão EMC (EF001062) | Sim |
| Cor (EF000007) | Cinzento |
| Número RAL (EF000116) | 7035 |
| Grau de proteção (IP) (EF005474) | IP30 |
| Altura (EF000040) | 790 mm |
| Largura (EF000008) | 630 mm |
| Profundidade (EF000049) | 300 mm |
