T0-11-15296/E
003772
EATON-MOELLER
1

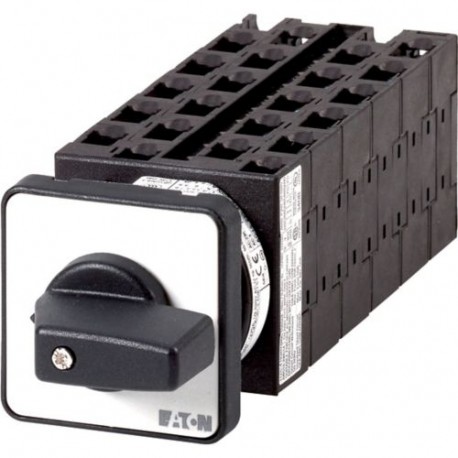

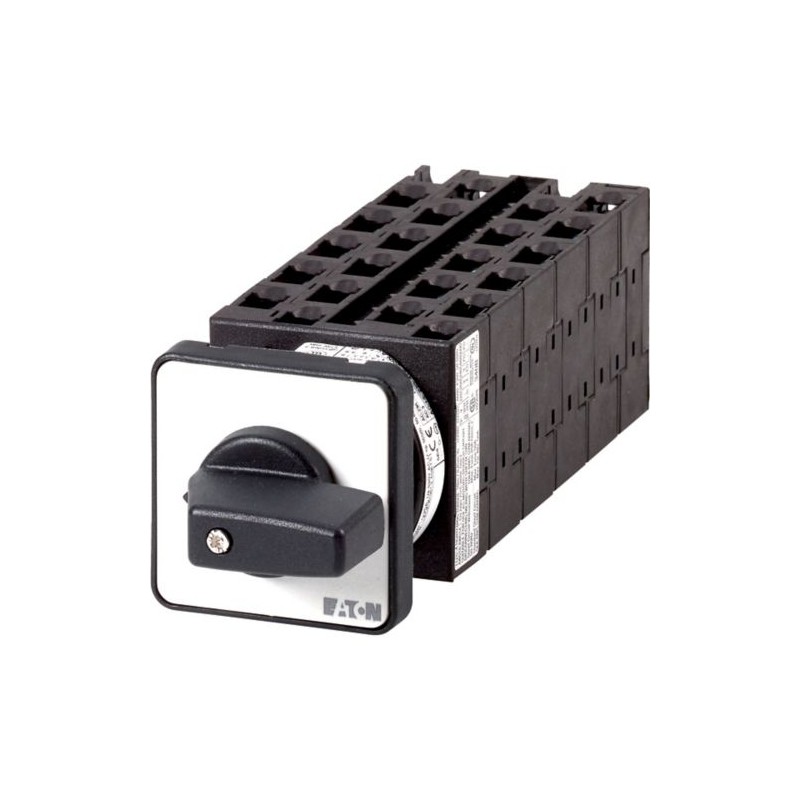

Interruptores Passo, contatos: 22, 20 A, o painel frontal: 1-11, 30 °, mantidos, montagem embutida
Interruptor de degraus; 2 polos2; 20-A; Placa indicadora: 1-11; 30 °; dispositivo de Bloqueio; Montagem embutida
Passo interruptores, T0, 20 a, para montagem embutida, 11 de contato da unidade(s), Contatos: 22, 30 °, mantém-se, Sem o 0 (Off) para a posição, 1-11, número do Projeto 15296
Disjuntores de baixa tensão > Interruptor de controle
Desconexões e Comutadores Cam
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Opções de controle | ||
Parte do grupo de referência | T0 | ||
Função básica | Passo interruptores | ||
com preto aderência polegar e placa frontal | |||
Contactos | 22 | ||
Grau de Proteção | Da parte dianteira IP65 | ||
Design | montagem embutida | ||
Contato sequência | |||
Ângulo de comutação | ° | 30 | |
Comutação de desempenho | mantida Sem posição 0 (Desligado) | ||
Placa da frente não. | |||
placa frontal | 1-11 | ||
Classificação do Motor AC-23A, 50 - 60 Hz | |||
400 V | P | kW | 5.5 |
Nominal ininterrupta de corrente | Euu | Um | 20 |
Número de contacto unidades | contacte unidade(s) | 11 |
Geral | |||
Normas | IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL Interruptor-seccionador de acordo com a norma IEC/EN 60947-3 | ||
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | |||
Aberto | °C | -25 - +50 | |
Entre | °C | -25 - +40 | |
Categoria de sobretensão/grau de poluição | III/3 | ||
Tensão de resistência a impuso nominal | Uimp | V AC | 6000 |
Mecânica, resistência ao choque | g | 15 | |
Posição de montagem | Conforme necessário | ||
Proteção contra contato direto quando acionada a partir da frente (PT 50274) | Dedo e volta da mão-prova | ||
Contactos | |||
Características elétricas | |||
Tensão nominal de operação | Ue | V AC | 690 |
Nominal ininterrupta de corrente | Euu | Um | 20 |
Nota sobre a nominal ininterrupta corrente !u | Nominal ininterrupta corrente Iu é especificado para max. seção transversal. | ||
Classificação de carga com operação intermitente, classe 12 | |||
AB 25 % DF | x Ie | 2 | |
AB 40 % DF | x Ie | 1.6 | |
AB 60 % DF | x Ie | 1.3 | |
Curto-circuito | |||
Fusível | Um gG/gL | 20 | |
Nominal de curta duração admissível corrente (1 s atuais) | Eucw | Umrms | 320 |
Nota sobre nominal de curta duração admissível corrente lcw | Corrente para um tempo de 1 segundo | ||
Nominal condicional de curto-circuito corrente | Qi | kA | 6 |
Capacidade de comutação de | |||
na de na | Um | 130 | |
na de na | Um | ||
230 V | Um | 100 | |
400/415 V | Um | 110 | |
500 V | Um | 80 | |
690 V | Um | 60 | |
Isolamento de segurança EN 61140 | |||
entre os contatos | V AC | 440 | |
Atual de perda de calor por contato eue | W | 0.6 | |
Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V) | CO | 0.6 | |
Vida útil mecânica | Operações | x 106 | > 0.4 |
Frequência máxima | Operações/h | 1200 | |
AC | |||
AC-3 | |||
Classificação de carga do motor interruptor de | P | kW | |
220 V 230 V | P | kW | 3 |
230 V Estrela-triângulo | P | kW | 5.5 |
400 V 415 V | P | kW | 5.5 |
400 V Estrela-triângulo | P | kW | 7.5 |
500 V | P | kW | 5.5 |
500 V Estrela-triângulo | P | kW | 7.5 |
690 V | P | kW | 4 |
690 V Estrela-triângulo | P | kW | 5.5 |
Corrente operacional nominal do motor chave de carga | |||
230 V | Eue | Um | 11.5 |
230 V estrela-triângulo | Eue | Um | 20 |
400 V 415 V | Eue | Um | 11.5 |
400 V estrela-triângulo | Eue | Um | 20 |
500 V | Eue | Um | 9 |
500 V estrela-triângulo | Eue | Um | 15.6 |
690 V | Eue | Um | 4.9 |
690 V estrela-triângulo | Eue | Um | 8.5 |
AC-21A | |||
Corrente operacional nominal do interruptor | |||
440 V | Eue | Um | 20 |
AC-23A | |||
Classificação do Motor AC-23A, 50 - 60 Hz | P | kW | |
230 V | P | kW | 3 |
400 V 415 V | P | kW | 5.5 |
500 V | P | kW | 7.5 |
690 V | P | kW | 5.5 |
Corrente operacional nominal do motor chave de carga | |||
230 V | Eue | Um | 13.3 |
400 V 415 V | Eue | Um | 13.3 |
500 V | Eue | Um | 13.3 |
690 V | Eue | Um | 7.6 |
DC | |||
CC-1, de abertura com Carga parâmetros L/R = 1 ms | |||
Corrente operacional nominal | Eue | Um | 10 |
Tensão por contato par em série | V | 60 | |
DC-21A | Eue | Um | |
Corrente operacional nominal | Eue | Um | 1 |
Contactos | Quantidade | 1 | |
DC-23A, carga do motor switchL/R = 15 ms | |||
24 V | |||
Corrente operacional nominal | Eue | Um | 10 |
Contactos | Quantidade | 1 | |
48 V | |||
Corrente operacional nominal | Eue | Um | 10 |
Contactos | Quantidade | 2 | |
60 V | |||
Corrente operacional nominal | Eue | Um | 10 |
Contactos | Quantidade | 3 | |
120 V | |||
Corrente operacional nominal | Eue | Um | 5 |
Contactos | Quantidade | 3 | |
240 V | |||
Corrente operacional nominal | Eue | Um | 5 |
Contactos | Quantidade | 5 | |
DC-13, interruptores de Controle L/R = 50 ms | |||
Corrente operacional nominal | Eue | Um | 10 |
Tensão por contato par em série | V | 32 | |
Circuito de controle de segurança de 24 V DC, 10 mA | Probabilidade de falha | HF | < 10-5, < 1 falha em operações de 100000 |
Terminal de capacidades | |||
Sólido ou trançado | mm2 | 1 x (1 - 2,5) 2 x (1 - 2,5) | |
Flexível com virolas DIN 46228 | mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) | |
Terminais de parafuso | M3.5 | ||
Max. torque de aperto | Nm | 1 | |
Técnico de segurança parâmetros: | |||
Notas | B10dvalores conforme EN ISO 13849-1, tabela C1 | ||
A classificação de dados para tipos de aprovados | |||
Contactos | |||
Tensão nominal de operação | Ue | V AC | 600 |
Nominal ininterrupta de corrente máx. | |||
Principal a realização de caminhos | |||
Uso geral | EuU | Um | 16 |
Contatos auxiliares | |||
Uso Geral | EuU | Um | 10 |
Piloto Dever | 600 P 600 | ||
Capacidade de comutação de | |||
Máxima potência do motor | |||
Fase única | |||
120 V CA | PS | 0.5 | |
200 V CA | PS | 1 | |
240 V CA | PS | 1.5 | |
Três fases | |||
200 V CA | PS | 3 | |
240 V CA | PS | 3 | |
480 V CA | PS | 7.5 | |
600 V CA | PS | 7.5 | |
Corrente De Curto-Circuito Classificação | SCCR | ||
Básica Da Avaliação | kA | 5 | |
max. Fusível | Um | 50 | |
Alta falha de classificação | kA | 10 | |
max. Fusível | Um | 20, Classe A, J | |
A capacidade do Terminal | |||
Sólido ou condutor flexível com virola | AWG | 18 - 14 | |
Terminais de parafuso | M3.5 | ||
Torque de aperto | lb-em | 8.8 |
Padrões De Produto | UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE | ||
UL Arquivo Nº. | E36332 | ||
UL Controlo de Categoria Nenhuma. | NLRV | ||
CSA Arquivo. | 12528 | ||
CSA Classe Nenhuma. | 3211-05 | ||
América Do Norte Certificação | UL, CSA | ||
Adequado para | Ramo de circuitos, adequado como motor desligar | ||
Grau de Proteção | IEC: IP65; UL/CSA Tipo 1, 12 |
