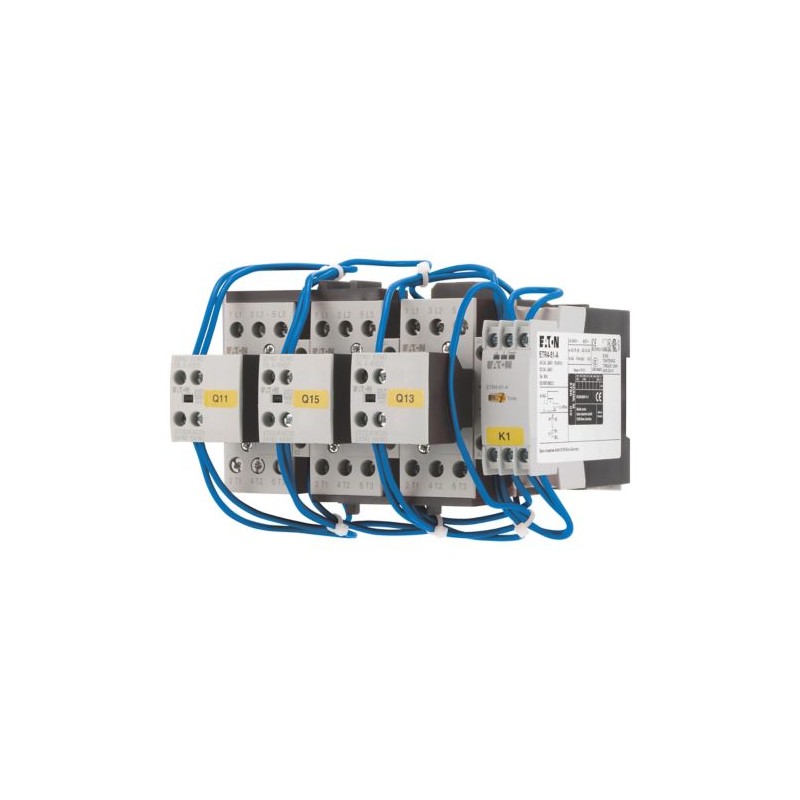

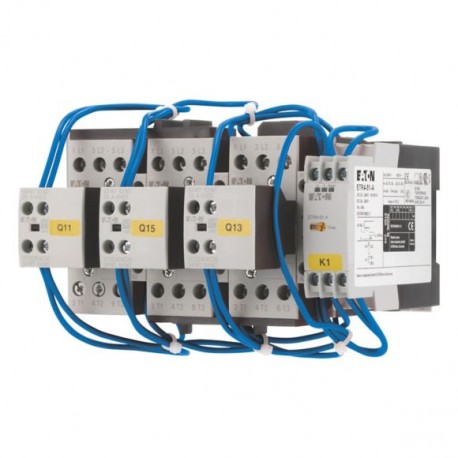

SDAINLM45(RDC24) 100420 EATON MOELLER XTSD045C10TD partida estrela-triângulo, 3p 22kW (AC3,400V) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SDAINLM45(RDC24) 100420 EATON MOELLER XTSD045C10TD partida estrela-triângulo, 3p 22kW (AC3,400V)

SDAINLM45(RDC24)

100420

EATON - MOELLER

Disponível

Envio hoje

XTSD045C10TD partida estrela-triângulo, 3p; 22kW (AC3,400V)

Mais detalhes


Contatores

Star-Delta Starters SDAINLM - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+$368.86
2+$359.03
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Contator de combinações
Aplicação
  Estrela-triângulo de motor de partida para o contator combinações
Acessórios
  Estrela-delta combinações SDAINL
Categoria de utilização
  NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução


Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm45
Dissipação de calor por pólo, dependente da corrente
PvidW4.1
Equipamento de dissipação de calor, dependente da corrente
PvidW12.4
Estática dissipação de calor, não-dependente da corrente
PvsW3.7
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C60
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Combinação de contatores (EC000010)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Combinação de contator ([email protected] [AGZ572011])
Função
  Estrela-delta do contator
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V0 - 0
Avaliado controle de tensão de alimentação-Nos em DC
 V24 - 24
Tipo de tensão para acionamento
  DC
Operação de corrente nominal Ie AC-3, 400 V
 Um45
Nominal de operação de alimentação em AC-3, 400 V
 kW22
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Grau de proteção (IP)
  IP00
Características
IL03407030Z (AWA2100-2139) Fiação para o contator combinações

>>

Datasheet - PDF
