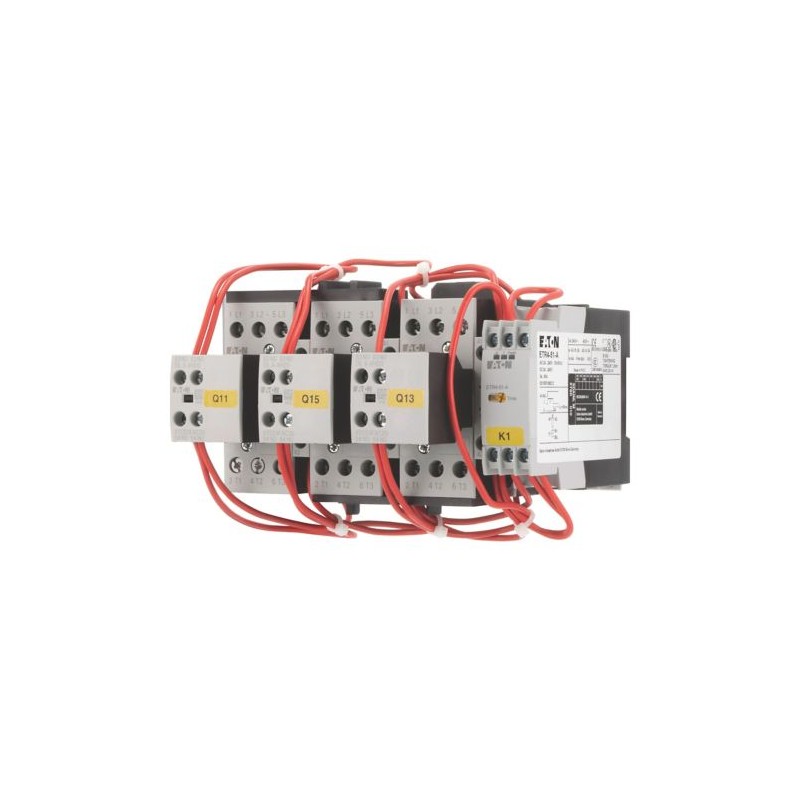

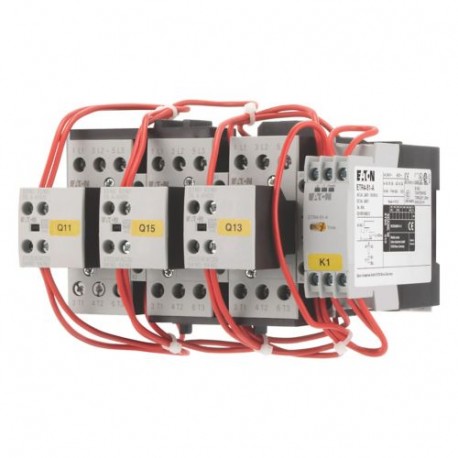

SDAINLM55(230V50HZ,240V60HZ) 278411 XTSD055C10F EATON ELECTRIC XTSD055C10F Estrella-triangulo SDAINLM55 30kw..
SDAINLM55(230V50HZ,240V60HZ)
278411
XTSD055C10F
EATON-MOELLER
XTSD055C10F Estrella-triangulo SDAINLM55 30kw 230v
Conexão de parafuso de combinação de contator estrela/triângulo 30
Combinação Star-Triangle Contactor, 380 V 400 V: 30 kW, 230 V 50 Hz, 240 V 60 Hz, Operação AC
Disjuntores de baixa tensão > Combinação de contatores
Contatores até 170A
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Estrela-delta do contator de combinação, 380 V, 400 V: 30 kW, 230 V, 50 Hz 240 V 60 Hz, operação CA
Estrela-delta do contator de combinação, de Aplicação: Estrela-triângulo de motor de partida para o contator combinações, freqüência de operação: máximo de 30 partidas por hora, Acessórios: Estrela-delta combinações SDAINL, categoria de Utilização: NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, corrente operacional Nominal AC-3 380 V, 400 V: Ie= 55, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V, 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, Max. tempo de troca: 20 s, Atuando de tensão: 230 V, 50 Hz 240 V 60 Hz, Tensão AC/DC: AC operação, componentes Individuais da combinação de Alimentação do contator P11: DILM32-10, + DILA-XHI20, Delta contator Q15: DILM32-01, + DILA-XHI20 Parte não., Estrela do contator P13: DILM25-01, + DILA-XHI20 Parte não., Temporização do relé K1: ETR4-51 nº da Peça, Notas: Também adequado para motores com classe de eficiência IE3., IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Programa de entrega
A gama de produtos
Contator de combinações
Aplicação
Estrela-triângulo de motor de partida para o contator combinações
Acessórios
Estrela-delta combinações SDAINL
Categoria de utilização
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
Notas
Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Descrição
Freqüência de operação: máximo de 30 partidas por hora
Corrente operacional nominal [eue]
AC-3380 V, 400 V [Ie]
55
Max. a classificação para motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
15 kW
AC-3380 V, 400 V [P]
De 30 kW
AC-3500 V [P]
37 kW
AC-3660 V 690 V [P]
De 30 kW
Max. tempo de troca
< 20 s
De acionamento tensão
230 V, 50 Hz 240 V 60 Hz
Tensão AC/DC
Operação CA
Componentes individuais da combinação
Alimentação do contator P11
DILM32-10
+ DILA-XHI20 Parte nenhuma.
+ DILA-XHI20 Parte nenhuma.
Delta contator Q15
DILM32-01
+ DILA-XHI20 Parte nenhuma.
+ DILA-XHI20 Parte nenhuma.
Estrela do contator P13
DILM25-01
+ DILA-XHI20 Parte nenhuma.
+ DILA-XHI20 Parte nenhuma.
Temporização do relé K1
ETR4-51 Parte nenhuma.
P11
P13
Q15
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
55
Dissipação de calor por pólo, dependente da corrente [Pvid]
6 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
De 17,9 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
6.2 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Combinação de contatores (EC000010)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Combinação de contator ([email protected] [AGZ572014])
Função
Estrela-delta do contator
Avaliado controle de tensão de alimentação Nos no AC 50HZ
230 - 230 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
240 - 240 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Operação de corrente nominal Ie AC-3, 400 V
55
Nominal de operação de alimentação em AC-3, 400 V
De 30 kW
Nominal de operação de potência NEMA
0 kW
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Grau de proteção (IP)
IP00
Grau de proteção (NEMA)
Outros
Características
Acessórios
1: relé de Sobrecarga
Dimensões
Unidade básica com contato auxiliar do módulo
