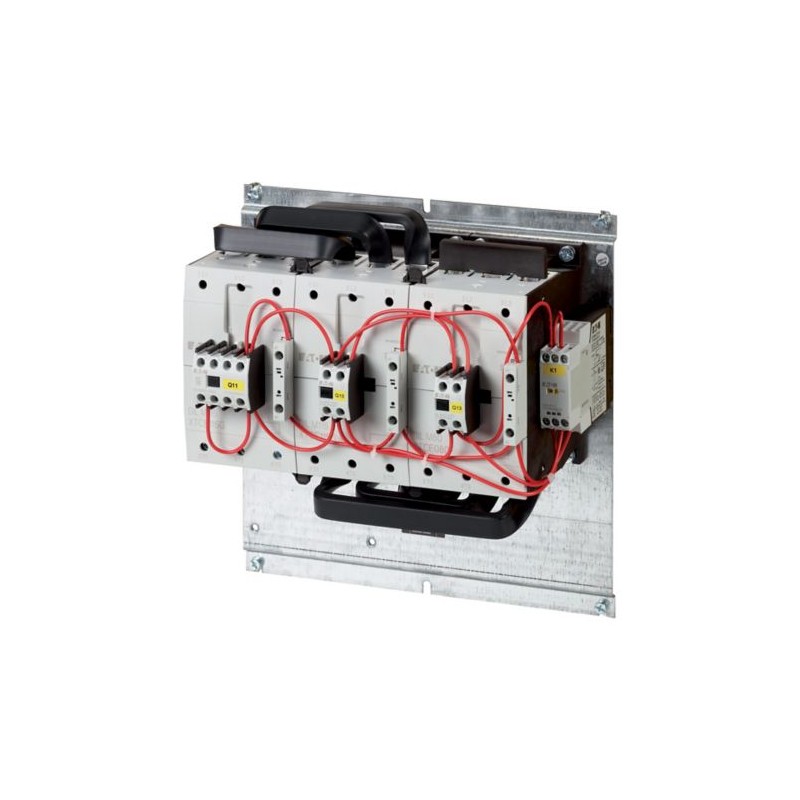

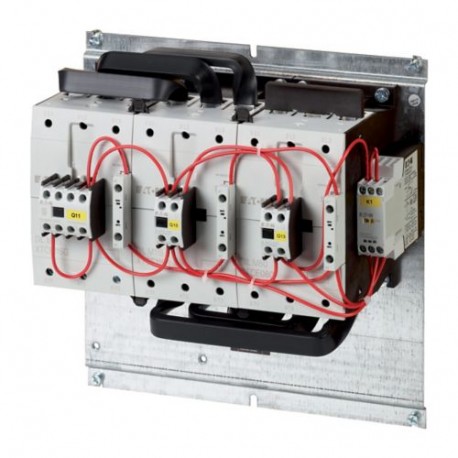

SDAINLM165(230V50HZ,240V60HZ) 240035 Y7-240035 EATON ELECTRIC Iniciado XTSD165F11F Star-desaturated 90 kW / .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SDAINLM165(230V50HZ,240V60HZ) 240035 Y7-240035 EATON ELECTRIC Iniciado XTSD165F11F Star-desaturated 90 kW / ..

SDAINLM165(230V50HZ,240V60HZ)

240035

Y7-240035

EATON-MOELLER

Iniciado XTSD165F11F Star-desaturated 90 kW / 400 V-AC3

Combinação de Conexão de Parafuso Contatores Estrela/Triângulo 90

Eaton Moeller® series SDAINL Star-delta contactor combination, 380 V 400 V: 90 kW, 230 V 50 Hz, 240 V 60 Hz, AC operation

Combinação de contator estrela-triângulo, Aplicação: Partida do motor estrela-triângulo para combinações de contatores, Frequência de operação: máximo de 30 partidas por hora, Acessórios: Combinações estrela-triângulo SDAINL, Categoria de uso: NAC-3: Motores de indução CA normais: partida, desliga durante a operação, Corrente nominal de operação AC-3 380 V 400 V: Ie= 165 A, Potência máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 45 kW, 380 V 400 V: P= 90 kW, 500 V: P= 110 kW, 660 V 690 V: P= 132 kW, Tempo máximo de comutação: 20 s, Tensão de acionamento: 230 V 50 Hz, 240 V 60 Hz, Tensão CA/CC: Operação CA, Componentes individuais da combinação Q11 contator de rede: DILM95, + DILM150-XHI31, Delta Q15 contator: DILM95, + DILM150-XHI11 Nº da peça, contator estrela Q13: DILM65, + DILM150-XHI11 Nº da peça, K1 relé de temporização: ETR4-51 Nº da peça, Notas: Também adequado para motores com classe de eficiência IE3., IE3 Os dispositivos compatíveis são identificados pelo logotipo em sua embalagem.

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação de contatores

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $2,001.21
Preço unitário: $2,001.21
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series SDAINL contactor combination
Catalog Number
240035
EAN
4015082400354
Product Length/Depth
174 mm
Product Height
170 mm
Product Width
258 mm
Product Weight
9.6 kg
Certifications
CE
Model Code
SDAINLM165(230V50HZ,240V60HZ)

Features Functions

Functions
Star-delta contactor

General

Application
Star-delta motor starting for contactor combinations
Degree of protection
IP00
NEMA Other
Product category
Contactor combinations
Suitable for
Also motors with efficiency class IE3
Used with
ETR4-51
Utilization category
AC-3: Normal AC induction motors: starting, switch off during running
Voltage type
AC

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Electrical rating

Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
165 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
165 A
Rated operational power at AC-3, 380/400 V, 50 Hz
90 kW
Rated operational power at AC-3, 500 V, 50 Hz
110 kW
Rated operational power at AC-3, 690 V, 50 Hz
132 kW

Magnet system

Changeover time
20 s, max.
Duty factor
100 %
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
240 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V

Communication

Connection
Screw terminals

Contacts

Number of auxiliary contacts (normally closed contacts)
1
Number of auxiliary contacts (normally open contacts)
1

Design verification

Equipment heat dissipation, current-dependent Pvid
32.6 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
10.9 W
Rated operational current for specified heat dissipation (In)
165 A
Static heat dissipation, non-current-dependent Pvs
13.6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 240035 Componentes industriais para Baixa Tensão (EC000010)
Característica Valor
Função (EF000030) Proteção triângulo estrela
Possível montagem em calha (EF003972) Não
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 230 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 240 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Tipo de tensão para atuação (EF008242) AC
Número de contatos normalmente fechados como contato principal (EF001375) 0
Número de contatos principais como contato normalmente aberto (EF001374) 9
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Tipo de tensão (tensão de operação) (EF005294) AC
Tensão de operação de 50 Hz CA (EF008206) 230 V
Tensão de operação AC 60 Hz (EF008207) 230 V
Tensão de operação DC (EF008208) 0 V
Corrente nominal de operação Ie em AC-1, 400 V (EF001393) 165 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392) 165 A
Potência de operação nominal em AC-3, 400 V (EF001364) 90 kW
Potência nominal de operação NEMA (EF011960) 0 kW
Número de contatos auxiliares como contato normalmente fechado (EF001377) 1
Número de contatos auxiliares como contato normalmente aberto (EF001376) 1
Número de contatos auxiliares como contato de comutação (EF003531) 0
Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) Ligação com parafuso
Grau de proteção (IP) (EF005474) IP00
Grau de proteção (NEMA) (EF011959) Outro
Largura (EF000008) 258 mm
Altura (EF000040) 170 mm
Profundidade (EF000049) 174 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SDAINLM165(230V50HZ,240V60HZ) Y7-240035 240035 ES_235910.pdf 1 Mbytes SDAINLM165(230V50HZ,240V60HZ) Y7-240035 240035 ES_235910.pdf
