> EATON - MOELLER>Contatores até 170A>SDAINLEM(230V50HZ,240V60HZ) 051840 XTSD012A10F ELECTRIC XTSD012A10F
Produto anterior Próximo produto

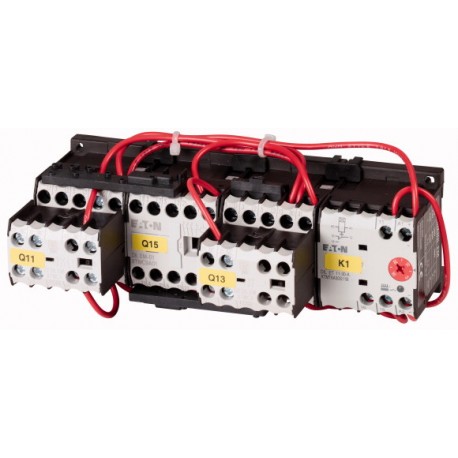

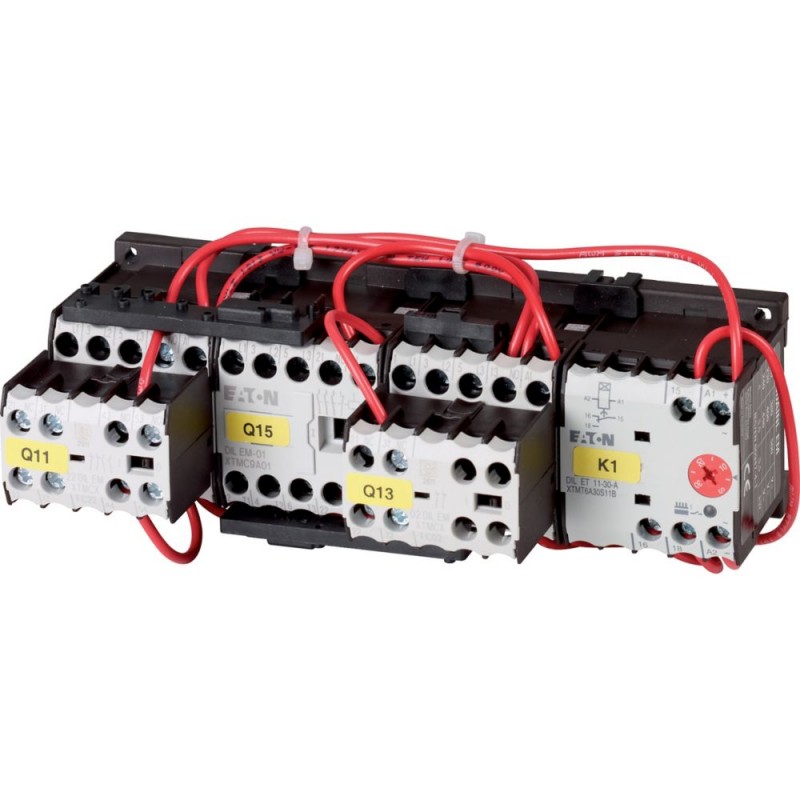

SDAINLEM(230V50HZ,240V60HZ) 051840 XTSD012A10F EATON ELECTRIC XTSD012A10F Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SDAINLEM(230V50HZ,240V60HZ) 051840 XTSD012A10F EATON ELECTRIC XTSD012A10F

SDAINLEM(230V50HZ,240V60HZ)

051840

XTSD012A10F

EATON-MOELLER

XTSD012A10F

Combinação de contator estrela/triângulo; Conexão a parafuso; 5,5 kW; 400 V; AC-3; 230 V 50 Hz, 240 V 60 Hz

Combinação de contator estrela-triângulo, 5,5 kW/400 V/AC3

Combinação de contator estrela-triângulo, Aplicação: Partida do motor estrela-triângulo para combinações de contatores, Frequência de operação: máximo de 30 partidas por hora, Acessórios: Combinações estrela-triângulo SDAINL, Categoria de uso: NAC-3: Motores de indução CA normais: partida, desliga durante a operação, Corrente nominal de operação AC-3 380 V 400 V: Ie= 12 A, Potência nominal máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 5,5 kW, 500 V: P= 5,5 kW, Tempo máximo de comutação: 30 s, Tensão de acionamento: 230 V 50 Hz, 240 V 60 Hz, Tensão CA/CC: Funcionamento CA, Componentes combinados individuais Q11 Contator de rede: DILEM-10 + 22DILEM , Contator Delta Q15: DILEM-01 Nº da peça, Contator estrela Q13: DILEM-10 + 02Nº da peça DILEM, Relé de sincronização K1: Nº da peça DILET, Notas: Também adequado para motores com classe de eficiência IE3., Os dispositivos compatíveis com IE3 são identificados pelo logotipo em sua embalagem.

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação de contatores

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Estrela-delta do contator de combinação, 5.5 kW/400 V/AC3
Estrela-delta do contator de combinação, de Aplicação: Estrela-triângulo de motor de partida para o contator combinações, freqüência de operação: máximo de 30 partidas por hora, Acessórios: Estrela-delta combinações SDAINL, categoria de Utilização: NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, corrente operacional Nominal AC-3 380 V, 400 V: Ie= 12 A, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V, 400 V: P= 5.5 kW, 500 V: P= 5.5 kW, Max. tempo de troca: 30 s, Atuando de tensão: 230 V, 50 Hz 240 V 60 Hz, Tensão AC/DC: AC operação, componentes Individuais da combinação de Alimentação do contator P11: DILEM-10 + 22DILEM, Delta contator Q15: DILEM-01 ref., Estrela do contator P13: DILEM-10 + 02DILEM Parte não., Temporização do relé K1: DILET Parte não., Notas: Também adequado para motores com classe de eficiência IE3., IE3-pronto dispositivos são identificados pelo logotipo na embalagem.

Programa de entrega

Este item irá continuar a estar disponível apenas por um tempo limitado e está sendo substituído pelo seguinte item: 278286, SDAINLM12(230V50HZ,240V60HZ)
A gama de produtos
Contator de combinações
Aplicação
Estrela-triângulo de motor de partida para o contator combinações
Acessórios
Estrela-delta combinações SDAINL
Categoria de utilização
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
0000SPC-571
Notas
Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Descrição
Freqüência de operação: máximo de 30 partidas por hora
Corrente operacional nominal [eue]
AC-3380 V, 400 V [Ie]
12
Max. a classificação para motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
4 kW
AC-3380 V, 400 V [P]
5.5 kW
AC-3500 V [P]
5.5 kW
Max. tempo de troca
< 30 s
De acionamento tensão
230 V, 50 Hz 240 V 60 Hz
Tensão AC/DC
Operação CA
Componentes individuais da combinação
Alimentação do contator P11
DILEM-10 + 22DILEM Parte nenhuma.
Delta contator Q15
DILEM-01 ref.
Estrela do contator P13
DILEM-10 + 02DILEM Parte nenhuma.
Temporização do relé K1
DILET Parte nenhuma.
P11
210S077

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
7 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
1.21 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
3.63 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
4.1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 5.0

De baixa tensão industrial componentes (EG000017) / Starter combinação (EC000010)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Combinação de contator (ecl@ss8-27-37-10-09 [AGZ572010])
Função
Estrela-delta do contator
Avaliado controle de tensão de alimentação Nos no AC 50HZ
230 - 230 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
240 - 240 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Operação de corrente nominal Ie AC-3, 400 V
12
Nominal de operação de alimentação em AC-3, 400 V
5.5 kW
Tipo de conexão principal circuito de corrente
Conexão a parafuso
Grau de proteção (IP)
IP20

Características

2210CON-1
Acessórios
1: relé de Sobrecarga

Dimensões

210X039

ETIM for 051840 Componentes industriais para Baixa Tensão (EC000010)
Característica Valor
Possível montagem em calha (EF003972) Não
Tipo de tensão para atuação (EF008242) AC
Largura (EF000008) 61 mm
Altura (EF000040) 60 mm
Profundidade (EF000049) 83 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
