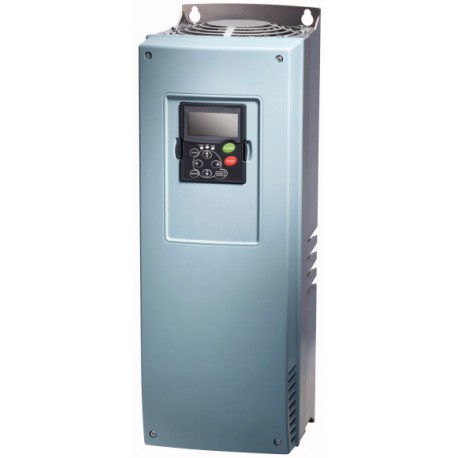

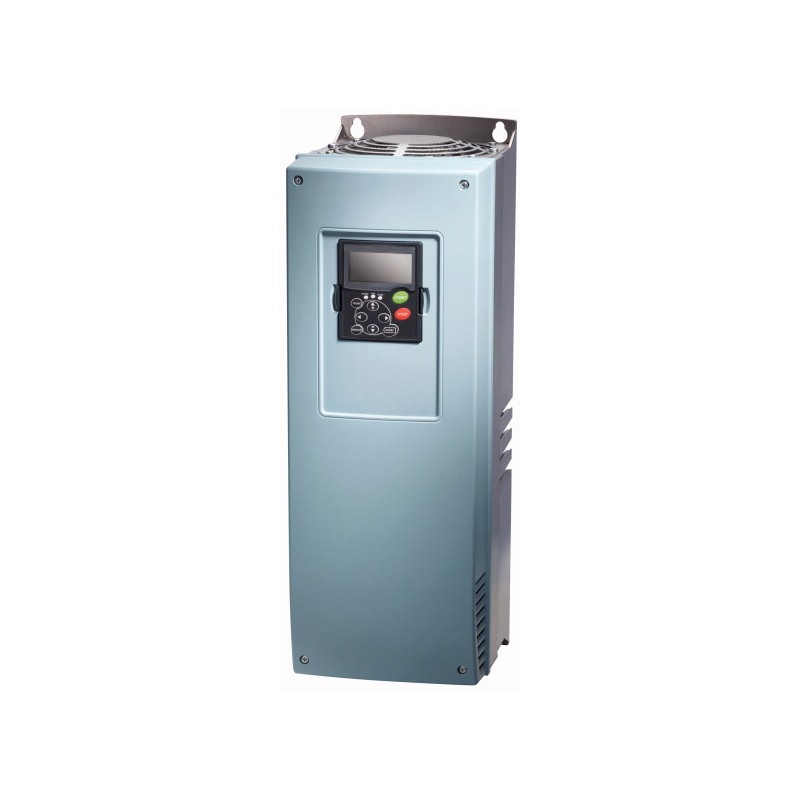

SPX004A1-5A4B1 138640 EATON ELECTRIC Variable frequency drive SPX 3-/3-phase 690 V 4 kW dynamic tabela contr.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPX004A1-5A4B1 138640 EATON ELECTRIC Variable frequency drive SPX 3-/3-phase 690 V 4 kW dynamic tabela contr..

SPX004A1-5A4B1

138640

EATON-MOELLER

Variable frequency drive SPX 3-/3-phase 690 V 4 kW; dynamic tabela controle; grau de proteção IP21; EMC integrated filter and braking transistor

Conversor de frequência; Alto desempenho; 7,5 UMA; 5,5 kW; IP21; 690 V CA; Filtro EMC classe C3; Transistor de travagem

Inversor de frequência, 600 V AC, 3 fases, 4 kW, IP21, Filtro de supressão de interferência de rádio, Picador de freio, Tela OLED, FR6

Mais detalhes


Conversores de Frequência Eaton

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Unidade de freqüência variável, 600 V AC, 3 fases, 4 kW, IP21, filtro de supressão de interferências de Rádio, chopper de travagem, a exposição de OLED, FR6
Unidade de freqüência variável, Parte do grupo de referência (e.g. DIL): SPX, tensão Nominal de operação: Ue = 600 V AC, 3 fases, 690 V AC, 3 de fase, tensão de Saída, com Cinco: U2 = 600 V AC, 3 fases, 690 V AC, 3 fases, tensão da Rede (50/60Hz): LSN = 525 (-15%) - 690 (±10%) V, corrente operacional Nominal A 150% de sobrecarga: Ie = 5.5, Corrente operacional nominal A 110% de sobrecarga: Ie = 7,5 A, Nota: ciclo de Sobrecarga para 60 s a cada 600 s, Atribuída classificação do motor Nota: Para motores CA interna e externa, ventilação com 50 Hz / 60 Hz, ciclo de Sobrecarga para 60 s a cada 600 s, a 690 V, 50 Hz, Atribuída classificação do motor Sobrecarga de 150%: P = 4 kW, Sobrecarga de 110%: P = 5.5 kW, 150 % de Sobrecarga: IM = 4.9 A, 110 % de Sobrecarga: IM = 6.5 A, Atribuída classificação do motor Nota: a 690 V, 60 Hz, Atribuída classificação do motor Sobrecarga de 150%: P = 5 HP, 110 % de Sobrecarga: P = 5 HP, Atribuída classificação do motor de 150 % de Sobrecarga: IM = 5,3 UMA, 110 % de Sobrecarga: IM = 5.3 A, Grau de Proteção: IP21, conexão Fieldbus (opcional): PROFIBUS DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Equipado com: filtro de supressão de interferências de Rádio, chopper de travagem, a exposição de OLED, DC link estrangulamento, o tamanho do Quadro: FR6, de Padrões de Especificação de requisitos gerais: IEC/EN 61800-2, requisitos de EMC: IEC/EN 61800-3, requisitos de Segurança: IEC/EN 61800-5-1

Programa de entrega

A gama de produtos
Inversores de frequência variável
Parte do grupo de referência (e.g. DIL)
SPX
Tensão operacional nominal [Ue]
600 V AC, 3-fase
690 V AC, 3-fase
Tensão de saída com Ve[UDois]
600 V AC, 3-fase
690 V AC, 3-fase
Tensão da rede (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
Corrente operacional nominal [eue]
A sobrecarga de 150% [eue]
5.5.
A 110% de sobrecarga [eue]
7.5 Um
Atribuída classificação do motor
Nota
Para motores CA interna e externa, ventilação com 50 Hz / 60 Hz
Nota
Ciclo de sobrecarga para 60 s a cada 600 s
Nota
a 690 V, 50 Hz
Sobrecarga De 150% [P]
4 kW
110 % De Sobrecarga [P]
5.5 kW
Sobrecarga De 150% [EuM]
4.9 Um
110 % De Sobrecarga [EuM]
6.5 A
Nota
a 690 V, 60 Hz
Sobrecarga De 150% [P]
5 HP
110 % De Sobrecarga [P]
5 HP
Sobrecarga De 150% [EuM]
5.3 Um
110 % De Sobrecarga [EuM]
5.3 Um
Grau de Proteção
IP21
Fieldbus conexão (opcional)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Equipado com
Filtro de supressão de interferências de rádio
Chopper de travagem
A exposição de OLED
Tamanho de quadro
FR6
Conexão para SmartWire-DT
nenhum

Dados técnicos

Geral
Normas
Especificação de requisitos gerais: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Certificações
CE, UL, cUL, RCM
Aprovações
DNV
Qualidade de produção
RoHS, ISO 9001
Climáticas de verificação [ρw]
< 95% de umidade relativa, sem condensação, não há corrosão, sem gotejamento de água %
Temperatura ambienteTemperatura de funcionamento min.
-10 °C
Temperatura ambienteTemperatura de funcionamento max.
+50 °C
Temperatura ambienteoperação (110 % de sobrecarga) [ϑ]
-10 - +40 °C
Temperatura ambienteArmazenamento [ϑ]
-40 - +70 °C
O nível de interferência de rádioA interferência de rádio de classe (EMC)
C2, C3, dependendo do comprimento do cabo do motor, a carga conectada, e condições ambientais. Externo de filtros de supressão de interferências de rádio (opcional) pode ser necessário.
O nível de interferência de rádioAmbiente (EMC)
1º e 2º ambientes conforme EN 61800-3
Posição de montagem
Vertical
Altitude
0 - 1000 m acima do nível do mar
acima de 1000 m com 1% de redução de desempenho por 100 m
max. 3000 m m
Grau de Proteção
IP21
Proteção contra contato direto
BGV A3 (VBG4, dedo - e a volta da mão-de prova)
Circuito principal
AlimentaçãoTensão operacional nominal [Ue]
600 V AC, 3-fase
690 V AC, 3-fase
AlimentaçãoTensão da rede (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
AlimentaçãoConfiguração do sistema
Sistemas de alimentação de CA aterrado center point
AlimentaçãoFrequência de alimentação [fLN]
50/60 Hz
AlimentaçãoFaixa de freqüência [fLN]
45-66 (± 0%) Hz
Seção de alimentaçãoFunção
Unidade de freqüência variável interna de ligação CC e do inversor de IGBT
Seção de alimentaçãoTensão de saída com Ve[UDois]
600 V AC, 3-fase
690 V AC, 3-fase
Seção de alimentaçãoFrequência de saída [fDois]
0 - 50/60 (max. 320) Hz
Seção de alimentaçãoFrequência de comutação [fPWM]
1.5
ajustável de 1 - 6 kHz
Seção de alimentaçãoModo De Operação
U/f controle
controle vetorial sem sensores (SLV)
opcional: controle do Vetor-se com o feedback (CLV)
Seção de alimentaçãoResolução de frequência (valor nominal) [Δf]
0,01 Hz
Seção de alimentaçãoCorrente operacional nominalA sobrecarga de 150% [eue]
5.5.
Seção de alimentaçãoCorrente operacional nominalA 110% de sobrecarga [eue]
7.5 Um
Seção de alimentaçãoEquipado com
Filtro de supressão de interferências de rádio
Chopper de travagem
A exposição de OLED
Seção de alimentaçãoTamanho de quadro
FR6
Motor do alimentadorNota
Para motores CA interna e externa, ventilação com 50 Hz / 60 Hz
Motor do alimentadorNota
Ciclo de sobrecarga para 60 s a cada 600 s
Motor do alimentadorNota
a 690 V, 50 Hz
Motor do alimentadorSobrecarga De 150% [P]
4 kW
Motor do alimentador110 % De Sobrecarga [P]
5.5 kW
Motor do alimentadorNota
a 690 V, 60 Hz
Motor do alimentadorSobrecarga De 150% [P]
5 HP
Motor do alimentador110 % De Sobrecarga [P]
5 HP
Seção de controle
O controle externo de tensão [Uc]
24 V DC (máx. 250 mA) V
Tensão de referência [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametrizáveis, 0 - 10 V DC, 0/4 - 20 mA
Saídas analógicas
1, parametrizáveis, de 0/4 - 20 mA
Entradas digitais
6, parametrizáveis, max. 30 V DC
Saídas digitais
1, parametrizáveis, 48 VCC/50 mA
Saídas de relé
2, parametrizáveis, N/S, 8 (24 V DC) / 8 (250 V CA) / 0,4 A (125 V DC)
Atribuído comutação e proteção de elementos
Fiação De AlimentaçãoPrincipal estrangulamentoSobrecarga de 150% (CT/IH, a 50 °C)
DX-LN3-010
Motor do alimentadoro motor engasgarSobrecarga de 150% (CT/IH, a 50 °C)
DX-LM3-008
Motor do alimentadoro motor engasgarSobrecarga de 110% (VT/IL, a 40 °C)
DX-LM3-008
Motor do alimentadorSine filtroSobrecarga de 150% (CT/IH, a 50 °C)
O PECADO-0008-6-0-P
Motor do alimentadorSine filtroSobrecarga de 110% (VT/IL, a 40 °C)
O PECADO-0008-6-0-P

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
5.5.
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
100 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-10 °C
Temperatura de funcionamento max.
+50 °C
Operação (com 150 % de sobrecarga)
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Aprovações

Padrões De Produto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL Arquivo Nº.
E134360
UL Controlo de Categoria Nenhuma.
NMMS, NMMS2, NMMS7. NMMS8
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.
3211-06
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
3~ 690 V AC IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey)
Grau de Proteção
IEC: IP21

Dimensões

8230DIM-113

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
