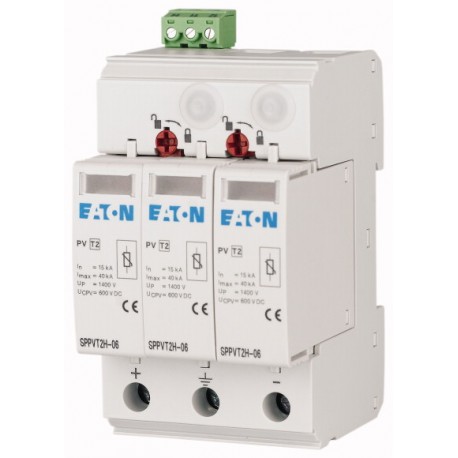

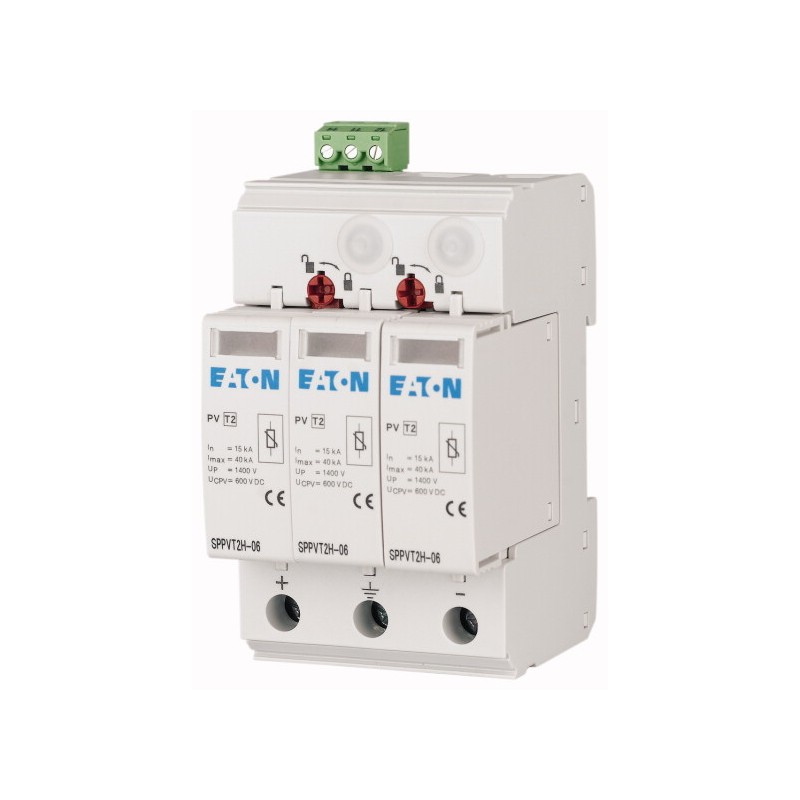

SPPVT2H-10-2+PE 176096 Y7-176096 EATON ELECTRIC Proteção de sobretensões, com cartuchos, 1000V DC, 2P+N Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPPVT2H-10-2+PE 176096 Y7-176096 EATON ELECTRIC Proteção de sobretensões, com cartuchos, 1000V DC, 2P+N

SPPVT2H-10-2+PE

176096

Y7-176096

EATON-MOELLER

Proteção de sobretensões, com cartuchos, 1000V DC, 2P+N

Proteção contra surtos, com cartuchos, 1000V DC, 2P+N

SPPVT2H-10-2+PE - Para-choques, Plug-in, 1000V DC, 2p+PE

Dispositivo de proteção contra surtos, proteção contra surtos DC, pára-raios, edifícios residenciais, edifícios de serviços públicos, áreas abertas, conectável, para sistemas não aterrados, tensão máxima ininterrupta: Uc 1000 V

Mais detalhes


Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $416.38
Preço unitário: $416.38
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xPole - SPPVT2.12 Surge protection device
Catalog Number
176096
EAN
4015081712922
Product Length/Depth
90 mm
Product Height
65.5 mm
Product Width
53.4 mm
Product Weight
0.327 kg
Compliances
CE Marked
RoHS conform
Model Code
SPPVT2H-10-2+PE

Especificações do produto

Type
DC overvoltage protectionSurge arrester
Special features
Pluggable
Application
Open areasResidential buildingsUtility buildings
Connection
For ungrounded systems
Features
Category type 2
Frame
3 modular spacing
Degree of protection
IP20
Equipment heat dissipation, current-dependent
0 W
Mounting method
DIN rail (top hat rail) 35 mm
Voltage protection level (L-N)
0 KV
Voltage protection level (N-PE)
0 KV
Voltage rating (Iu) - max
1000 V
Signalling at the device
Optic
System configuration type
IT
Ambient operating temperature - max
80 °C
Ambient operating temperature - min
-40 °C
Conductor cross section (flexible, fine-strand) - max
25 mm²
Conductor cross section (flexible, fine-strand) - min
25 mm²
Conductor cross section (solid, solid-strand) - max
35 mm²
Conductor cross section (solid, solid-strand) - min
35 mm²
Continuous voltage at AC - max
0 V
Continuous voltage at DC - max
1170 V
Heat dissipation capacity
0 W
Heat dissipation per pole, current-dependent
0 W
Nominal discharge surge current (8/20)
15 kA
Nominal voltage at AC
0 V
Nominal voltage at DC
1000 V
PV-voltage - max
1170 V
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent
0.03 W
Voltage protection level
3.7 KV

ETIM for 176096 Ligações à terra, pára-raios e descarregadores de sobretensões (EC000941)
Característica Valor
Esquema de ligação DC (EF009926) Não
Esquema de ligação TI (EF009927) Sim
Esquema de ligação TN (EF009928) Não
Esquema de ligação TN-C (EF009929) Não
Esquema de ligação TN-C-S (EF009933) Não
Esquema de ligação TN-S (EF009930) Não
Esquema de ligação TT (EF009931) Não
Configuração de outro esquema de ligação (EF009932) Não
Corrente de descarga nominal (8/20) (EF004214) 15 kA
Tensão nominal CA (EF004220) 0 V
Tensão nominal DC (EF004221) 1000 V
Tensão máxima contínua AC (EF004198) 0 V
Máxima tensão DC contínua (EF004777) 1170 V
Tensão fotovoltaica máx. (EF008795) 1170 V
Nível de proteção de tensão (EF003525) 3.7 kV
Nível de proteção L-N (EF004236) 0 kV
Nível de proteção de tensão N-PE (EF008796) 0 kV
Proteção contra curto-circuitos integrada (EF016000) Não
Fusível de backup integrado (EF008797) Não
Sem correntes de fuga (EF016002) Não
Método de montagem (EF000003) Perfil DIN 35 mm
Tamanho do fusível (EF002566) 3 espaços modulares
Secção do condutor rígido máx. (mono/multi filamento) (EF008827) 35 mm²
Secção flexível do condutor máx. (fio fino) (EF008828) 25 mm²
Com contato de sinalização remota (EF000422) Não
Sinalização no nível do dispositivo (EF004241) Ótico
Ensaio de categoria tipo 2 (EF004230) Sim
Grau de proteção (IP) (EF005474) IP20
