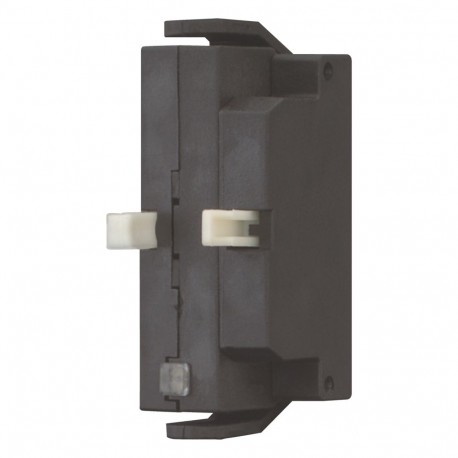

M22-SWD-KC22 115996 EATON MOELLER M22-SWD-KC22Q SWD Acessório RMQ TITAN, c. comutada Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-SWD-KC22 115996 EATON MOELLER M22-SWD-KC22Q SWD Acessório RMQ TITAN, c. comutada

M22-SWD-KC22

115996

EATON - MOELLER

10

Disponível

Envio hoje

M22-SWD-KC22Q SWD - Acessório RMQ TITAN, c. comutada

Mais detalhes


Relés Programáveis

SmartWire-DT - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
10+$18.94
20+$18.18
30+$17.82
40+$17.60
60+$17.37
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
Função básica
  Função de elementos
Função
  para a combinação com RMQ-Titan elementos operacionais M22-...
Fixação
  Base de fixação
Contactos
  2 contato de comutação
Contato sequência

Geral
Normas
  IEC/EN 61131-2
EN 50178
Dimensões (W x H x D)
 mm17 x 45 x 37
Peso
 g14
Posição de montagem
  Conforme necessário
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
  IP20
Vibrações (IEC/EN 61131-2:2008)

Amplitude constante de 3,5 mm
 Hz5 - 8.4
Aceleração constante de 1 g
 Hz8.4 - 150
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
 Impactos9
Solte a norma IEC/EN 60068-2-31
Altura da quedamm50
Queda livre, embalados (IEC/EN 60068-2-32)
 m0.3
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão
  Não aplicável
Grau de poluição
  2
Descargas eletrostáticas (IEC/EN 61131-2:2008)

A descarga de ar (Nível 3)
 kV8
Contato de descarga (Nível 2)
 kV4
Campos eletromagnéticos (IEC/EN 61131-2:2008)

80 - 1000 MHz
 V/m10
1.4 - 2 GHz
 V/m3
2 - 2.7 GHz
 V/m1
Supressão das interferências radioeléctricas (SmartWire-DT)
  EN 55011 Classe A
Burst (IEC/EN 61131-2:2008, Nível 3)

Cabo de alimentação
 kV2


SmartWire-DT cabo
 kV1
Irradiava RFI (IEC/EN 61131-2:2008, Nível 3)
 V10
Climáticas, condições ambientais
Umidade relativa

Condensação
  Tomar as medidas adequadas para evitar a condensação
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
 %5 - 95
SmartWire-DT rede
Tipo de estação
  SmartWire-DT escravo
A alocação de endereços
  automática
Indicação de Status
 LEDVerde
Ligações
  Plug, de 8 pólos
Ligue os conectores
  na de na
A interface Fieldbus


Definição de velocidade de transmissão
  automática
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm0
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0.3
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-30
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342010])
Número de contatos como contato
  0
Número de contatos como contato normalmente aberto
  2
Número de contatos como contato normalmente fechado
  2
Operação de corrente nominal Ie AC-15, 230 V
 Um0
Tipo de conexão elétrica
  Mini plug-in de conexão
Modelo
  Topo de montagem
Método de montagem
  Andar de fixação
Aprovações
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  2324643
CSA Classe Nenhuma.  3211-07
América Do Norte Certificação  UL, CSA
Especialmente concebido para a América do Norte  Nenhum
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

Datasheet - PDF
