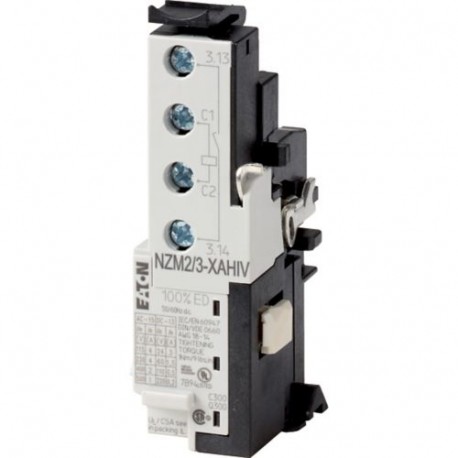

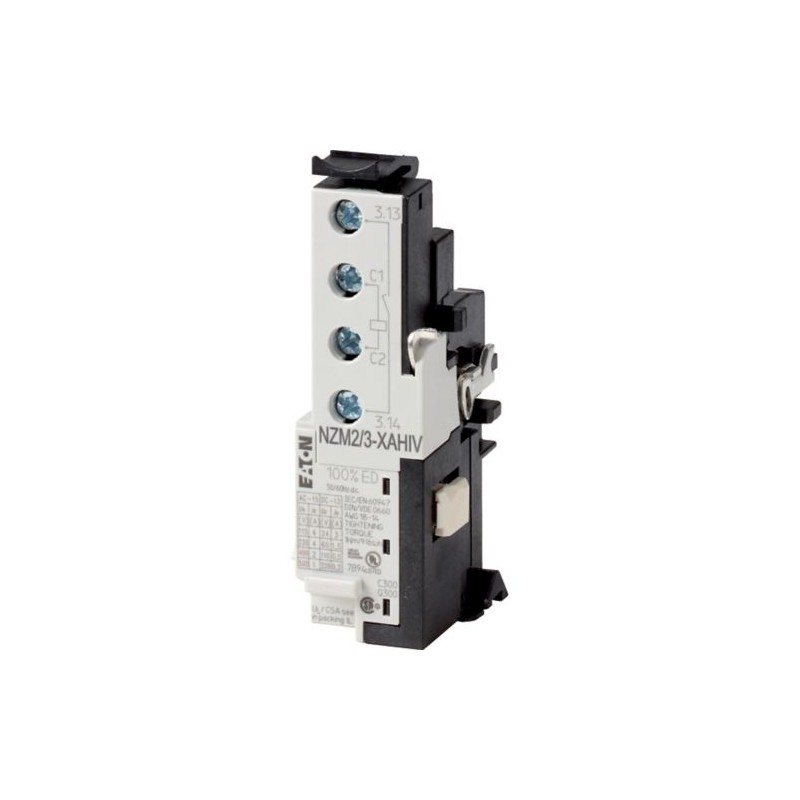

NZM2/3-XAHIV60AC/DC 259814 Y7-259814 EATON ELECTRIC Shunt (emissão) + contacto auxiliar de antecedência Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM2/3-XAHIV60AC/DC 259814 Y7-259814 EATON ELECTRIC Shunt (emissão) + contacto auxiliar de antecedência

NZM2/3-XAHIV60AC/DC

259814

Y7-259814

EATON-MOELLER

Shunt (emissão) + contacto auxiliar de antecedência

Bobina de viagem, 60VAC/DC, +1 N de contato avançado

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 60VAC/DC, +1early N/O, 2/3

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: não pode ser usado em conjunto com NZM...-XR... operador remoto. Se a liberação de bypass estiver energizada, o contato acidental com os contatos principais do interruptor durante as tentativas de ignição é evitado com segurança. Realização antecipada do contato auxiliar ao ligar e desligar (operação manual): aprox. 20 ms . Os gatilhos de subtensão não podem ser instalados simultaneamente com o NZM. -XHIV.. contato auxiliar antecipado ou NZM. -XU.. Liberação de desvio. Pode ser usado para: NZM2 (-4), N2 (-4), NZM3 (-4), N3 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $148.55
Preço unitário: $148.55
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
259814
EAN
4015082598143
Product Length/Depth
42 mm
Product Height
90 mm
Product Width
30 mm
Product Weight
0.064 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL489
CSA (File No. 22086)
IEC60947
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
CE marking
UL listed
UL (File No. E140305)
CSA-C22.2 No. 5-09
CSA certified
Model Code
NZM2/3-XAHIV60AC/DC

Dados técnicos - elétricos

Voltage type
AC
Voltage rating
0.7 - 1.1 x Us
Voltage rating at AC (x Us) - min
.7
Voltage rating at AC (x Us) - max
1.1
Rated control voltage (relay contacts)
60 V AC
60 V DC
Rated control supply voltage
60 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
60 V
Rated control supply voltage (Us) at AC, 50 Hz - max
60 V
Rated control supply voltage (Us) at AC, 60 Hz - min
60 V
Rated control supply voltage (Us) at AC, 60 Hz - max
60 V
Rated control supply voltage (Us) at DC - min
60 V
Rated control supply voltage (Us) at DC - max
60 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - comunicação

Rated control voltage (relay contacts)
60 V AC
60 V DC
Rated control supply voltage
60 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
60 V
Rated control supply voltage (Us) at AC, 50 Hz - max
60 V
Rated control supply voltage (Us) at AC, 60 Hz - min
60 V
Rated control supply voltage (Us) at AC, 60 Hz - max
60 V
Rated control supply voltage (Us) at DC - min
60 V
Rated control supply voltage (Us) at DC - max
60 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - mecânicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
1
Connection type
With bolt connection

ETIM for 259814 Componentes industriais para Baixa Tensão (EC001023)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 60 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 60 V
Tensão de alimentação de corrente nominal DC (EF003980) 60 V
Tipo de tensão para atuação (EF008242) AC
Valor inicial de abertura em curto-circuito não retardada - faixa de ajuste (EF008187) 0 A
Faixa de ajuste do valor final de abertura de curto-circuito não retardada (EF008188) 0 A
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Adequado a disjuntor (EF005863) Não
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2/3-XAHIV60AC/DC Y7-259814 259814 FR_259501.pdf 3 Mbytes NZM2/3-XAHIV60AC/DC Y7-259814 259814 FR_259501.pdf
