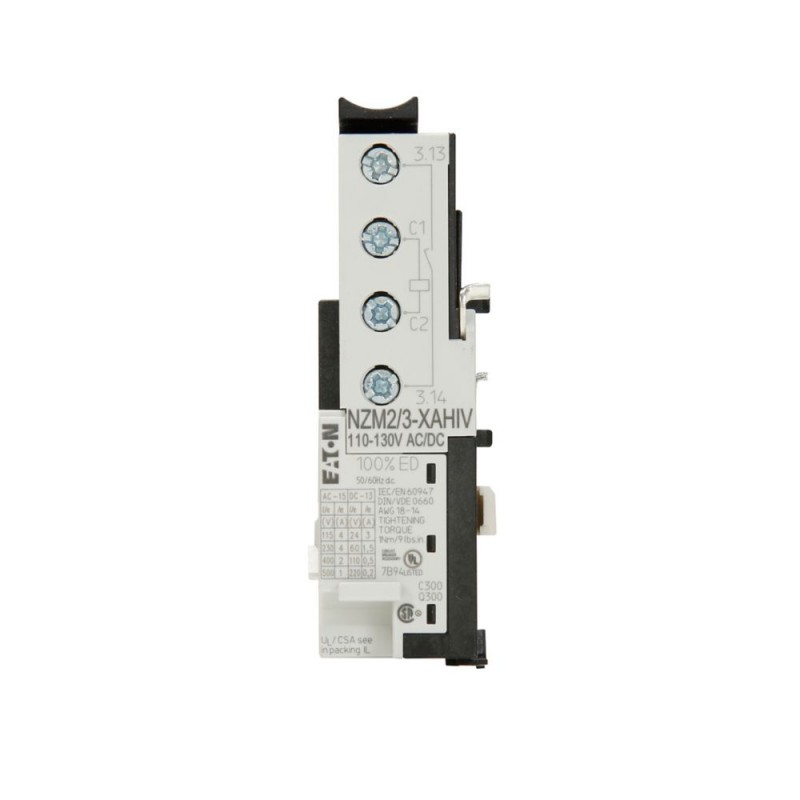

NZM2/3-XAHIV110-130AC/DC 259816 Y7-259816 EATON ELECTRIC Shunt (emissão) + contacto auxiliar de antecedência Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM2/3-XAHIV110-130AC/DC 259816 Y7-259816 EATON ELECTRIC Shunt (emissão) + contacto auxiliar de antecedência

NZM2/3-XAHIV110-130AC/DC

259816

Y7-259816

EATON-MOELLER

Shunt (emissão) + contacto auxiliar de antecedência

Bobina de viagem, 110-130VAC/DC, +1 N de contato avançado

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 110-130VAC/DC, +1early N/O, 2/3

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: não pode ser usado em conjunto com NZM...-XR... operador remoto. Se a liberação de bypass estiver energizada, o contato acidental com os contatos principais do interruptor durante as tentativas de ignição é evitado com segurança. Realização antecipada do contato auxiliar ao ligar e desligar (operação manual): aprox. 20 ms . Os gatilhos de subtensão não podem ser instalados simultaneamente com o NZM. -XHIV.. contato auxiliar antecipado ou NZM. -XU.. Liberação de desvio. Pode ser usado para: NZM2 (-4), N (N / O) 2 (-4), NZM3 (-4), N (N / O) 3 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $145.83
Preço unitário: $145.83
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
259816
EAN
4015082598167
Product Length/Depth
42 mm
Product Height
90 mm
Product Width
30 mm
Product Weight
0.097 kg
Compliances
IEC
UL/CSA
RoHS conform
Model Code
NZM2/3-XAHIV110-130AC/DC

Dados técnicos - elétricos

Voltage type
AC
Voltage rating
0.7 - 1.1 x Us
Voltage rating at AC (x Us) - min
.7
Voltage rating at AC (x Us) - max
1.1
Rated control voltage (relay contacts)
110 V DC
130 V AC
110 V AC
130 V DC
Rated control supply voltage
110 - 130 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 50 Hz - max
130 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
130 V
Rated control supply voltage (Us) at DC - min
110 V
Rated control supply voltage (Us) at DC - max
130 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - comunicação

Rated control voltage (relay contacts)
110 V DC
130 V AC
110 V AC
130 V DC
Rated control supply voltage
110 - 130 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 50 Hz - max
130 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
130 V
Rated control supply voltage (Us) at DC - min
110 V
Rated control supply voltage (Us) at DC - max
130 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - mecânicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
1
Connection type
With bolt connection

ETIM for 259816 Low-voltage industrial controls and switchgear (EC001023)
Característica Valor
Rated control supply voltage AC 50 Hz (EF003978) 110 V
Rated control supply voltage AC 60 Hz (EF003979) 110 V
Rated control supply voltage DC (EF003980) 110 V
Voltage type for actuating (EF008242) AC
Initial value of the undelayed short-circuit release - setting range (EF008187) 0 A
End value adjustment range undelayed short-circuit release (EF008188) 0 A
Power consumption (EF000346) None W
Type of electric connection (EF003961) Screw connection
Number of contacts as normally open contact (EF008256) 1
Number of contacts as normally closed contact (EF008255) 0
Number of contacts as change-over contact (EF008257) 0
Suitable for power circuit breaker (EF005863) false
Suitable for off-load switch (EF001543) true
Suitable for motor safety switch (EF005826) false
Suitable for overload relay (EF001545) false
