> EATON - MOELLER>NZM Molded Case Automatic Switches >NZM1-XAHIVL24AC/DC 259792 Y7-259792 ELECTRIC Shunt (emissão) + contacto auxiliar de antecedência
ANUNCIAR
Produto anterior Próximo produto

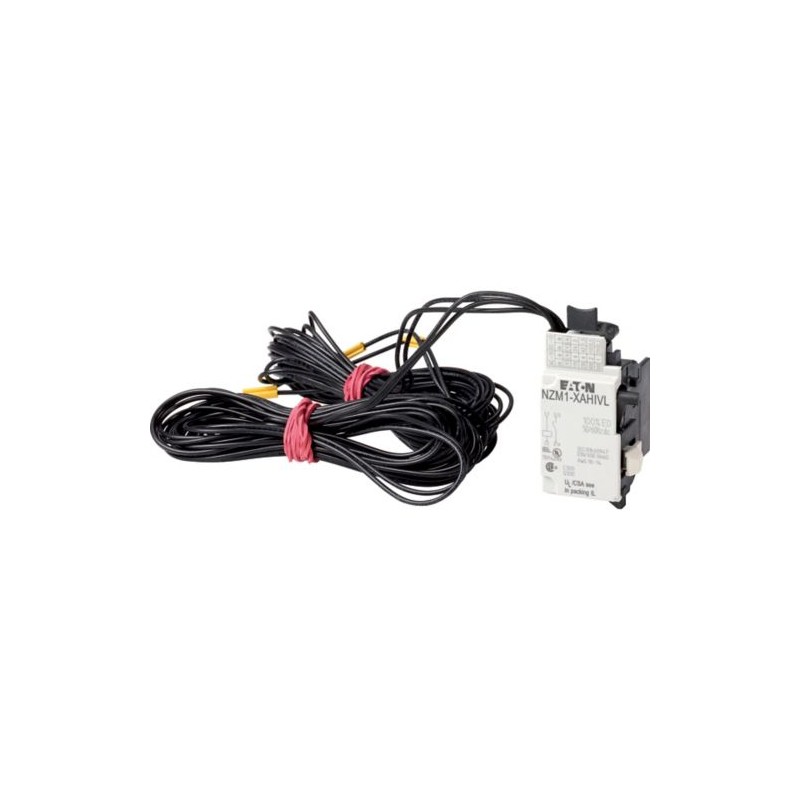

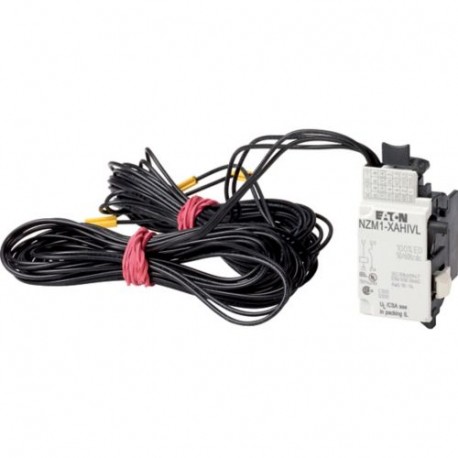

NZM1-XAHIVL24AC/DC 259792 Y7-259792 EATON ELECTRIC Shunt (emissão) + contacto auxiliar de antecedência Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1-XAHIVL24AC/DC 259792 Y7-259792 EATON ELECTRIC Shunt (emissão) + contacto auxiliar de antecedência

NZM1-XAHIVL24AC/DC

259792

Y7-259792

EATON-MOELLER

Shunt (emissão) + contacto auxiliar de antecedência

Bobina de viagem, 24VAC/DC, +1 Contato Avançado N/O

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 24VAC/DC, +1early N/O, HIVL

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: não pode ser usado em conjunto com NZM...-XR... operador remoto. Se a liberação de bypass estiver energizada, o contato acidental com os contatos principais do interruptor durante as tentativas de ignição é evitado com segurança. Realização antecipada do contato auxiliar ao ligar e desligar (operação manual): aprox. 20 ms . Os gatilhos de subtensão não podem ser instalados simultaneamente com o NZM. -XHIV.. contato auxiliar antecipado ou NZM. -XU.. Liberação de desvio. Pode ser usado para: NZM1 (-4), N (N/O) 1 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $143.36
Preço unitário: $143.36
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
259792
EAN
4015082597924
Product Length/Depth
37 mm
Product Height
66 mm
Product Width
32 mm
Product Weight
0.044 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA certified
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA (File No. 22086)
IEC60947
UL listed
UL (File No. E140305)
CSA (Class No. 1437-01)
UL489
CE marking
Model Code
NZM1-XAHIVL24AC/DC

Dados técnicos - elétricos

Voltage type
AC
Voltage rating
0.7 - 1.1 x Us
Voltage rating at AC (x Us) - min
.7
Voltage rating at AC (x Us) - max
1.1
Rated control voltage (relay contacts)
24 V DC
24 V AC
Rated control supply voltage
24 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 50 Hz - max
24 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
24 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - comunicação

Rated control voltage (relay contacts)
24 V DC
24 V AC
Rated control supply voltage
24 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 50 Hz - max
24 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
24 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - mecânicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
1
Connection type
With 3 m connection cable instead of screw termination

ETIM for 259792 Componentes industriais para Baixa Tensão (EC001023)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 24 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 24 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Tipo de tensão para atuação (EF008242) AC
Valor inicial de abertura em curto-circuito não retardada - faixa de ajuste (EF008187) 0 A
Faixa de ajuste do valor final de abertura de curto-circuito não retardada (EF008188) 0 A
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Adequado a disjuntor (EF005863) Não
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XAHIVL24AC/DC Y7-259792 259792 DE_259487.pdf 4 Mbytes NZM1-XAHIVL24AC/DC Y7-259792 259792 DE_259487.pdf
