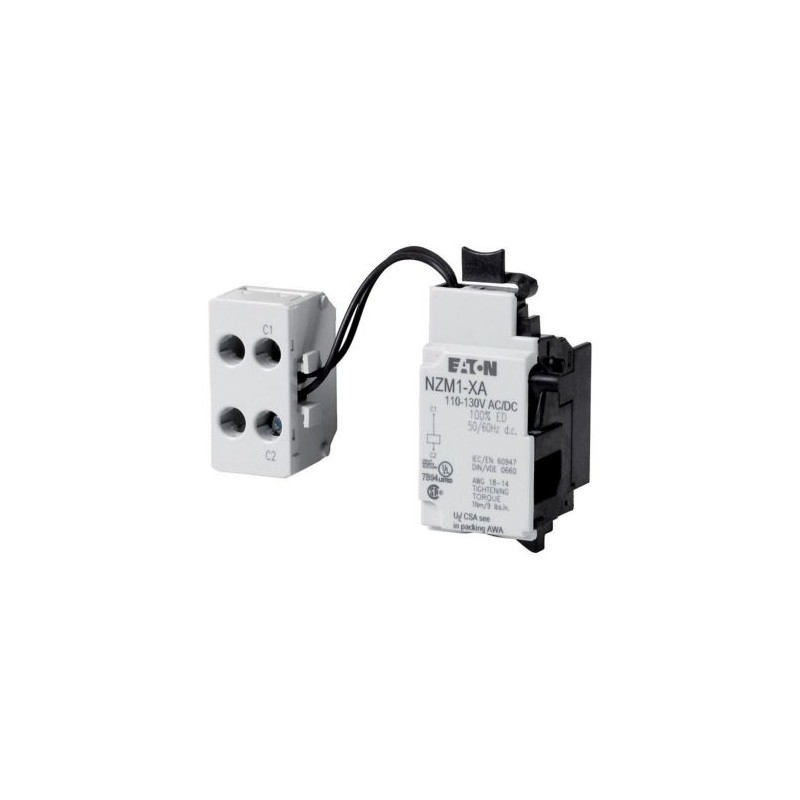

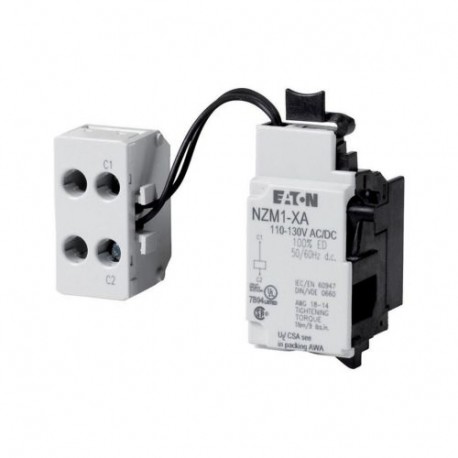

NZM1-XA48AC/DC 259720 Y7-259720 EATON ELECTRIC Shunt (emissão) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1-XA48AC/DC 259720 Y7-259720 EATON ELECTRIC Shunt (emissão)

NZM1-XA48AC/DC

259720

Y7-259720

EATON-MOELLER

Shunt (emissão)

Bobina de viagem, 48VAC/DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 48VAC/DC, 1

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: Os interruptores são acionados por um pulso de tensão ou pela aplicação de tensão ininterrupta. Se a liberação de bypass for energizada, o contato acidental com os contatos principais do switch durante as tentativas de inicialização é evitado com segurança. -XHIV.. contato auxiliar antecipado ou NZM. -XU.. Liberação de desvio. Pode ser usado para: NZM1 (-4), N (N/O) 1 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $111.51
Preço unitário: $111.51
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
259720
EAN
4015082597207
Product Length/Depth
37 mm
Product Height
66 mm
Product Width
32 mm
Product Weight
0.044 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL (File No. E140305)
CSA (File No. 22086)
CSA (Class No. 1437-01)
CE marking
UL listed
IEC60947
CSA-C22.2 No. 5-09
UL (Category Control Number DIHS)
UL489
CSA certified
Model Code
NZM1-XA48AC/DC

Dados técnicos - elétricos

Voltage type
AC/DC
Voltage rating
0.7 - 1.1 x Us
Voltage rating at AC (x Us) - min
.7
Voltage rating at AC (x Us) - max
1.1
Rated control voltage (relay contacts)
48 V AC
48 V DC
Rated control supply voltage
48 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
48 V
Rated control supply voltage (Us) at AC, 50 Hz - max
48 V
Rated control supply voltage (Us) at AC, 60 Hz - min
48 V
Rated control supply voltage (Us) at AC, 60 Hz - max
48 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
48 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - comunicação

Rated control voltage (relay contacts)
48 V AC
48 V DC
Rated control supply voltage
48 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
48 V
Rated control supply voltage (Us) at AC, 50 Hz - max
48 V
Rated control supply voltage (Us) at AC, 60 Hz - min
48 V
Rated control supply voltage (Us) at AC, 60 Hz - max
48 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
48 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - mecânicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Connection type
With terminal block on the left-hand switch side
With 3 m connection cable instead of screw termination

ETIM for 259720 Componentes industriais para Baixa Tensão (EC001023)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 48 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 48 V
Tensão de alimentação de corrente nominal DC (EF003980) 48 V
Tipo de tensão para atuação (EF008242) AC/DC
Valor inicial de abertura em curto-circuito não retardada - faixa de ajuste (EF008187) 0 A
Faixa de ajuste do valor final de abertura de curto-circuito não retardada (EF008188) 0 A
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Adequado a disjuntor (EF005863) Não
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não
