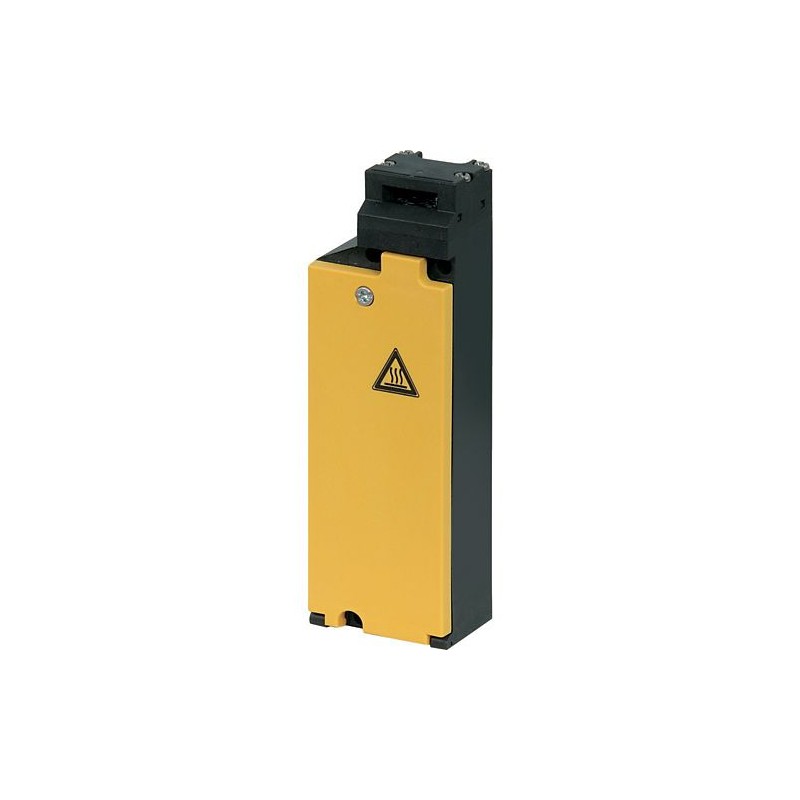

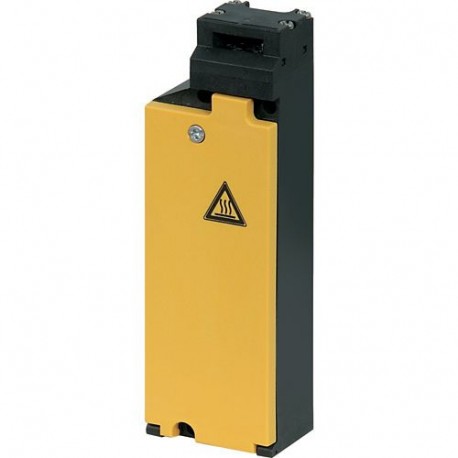

LS-S02-120AMT-ZBZ/X 106820 EATON MOELLER LS-S02-120AMT-ZBZX interruptores de posição de segurança Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

LS-S02-120AMT-ZBZ/X 106820 EATON MOELLER LS-S02-120AMT-ZBZX interruptores de posição de segurança

LS-S02-120AMT-ZBZ/X

106820

EATON - MOELLER

Disponível

Envio hoje

LS-S02-120AMT-ZBZX interruptores de posição de segurança

Mais detalhes


Interruptores Fim Curso

Safety position switches, LS..ZBZ - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+$120.39
2+$116.35
3+$114.41
4+$113.20
6+$112.30
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
Função básica
  Interruptores de posição
Segurança interruptores de posição
Parte do grupo de referência
  na de na
A gama de produtos
  Os dispositivos básicos com ímã-alimentado intertravamento (circuito aberto princípio)
Grau de Proteção
  IP65
Recursos
  Dispositivo básico, expansível
Temperatura ambiente
 °C-25 - +40
Descrição
  Com intertravamento de monitoramento
Acompanhamento da posição da porta: contínuo
Controle de tempo de liberação de operação possível, usando ESR5-NV3-30
Aprovação

Geral
Normas
  IEC/EN 60947
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C-25 - +40
Posição de montagem
  Conforme necessário
Grau de Proteção
  IP65
Terminal de capacidades
 mm2
Sólidos
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Flexível com virola
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Contactos/capacidade de comutação
Tensão de resistência a impuso nominal
UimpV AC4000
Tensão de isolamento nominal
UeuV400
Categoria de sobretensão/grau de poluição
  III/3
Corrente operacional nominal
EueUm
AC-15

24 V
EueUm6
220 V, 230 V, 240 V
EueUm6
380 V, 400 V, 415 V
EueUm4
DC-13

24 V
EueUm3
110 V
EueUm0.8
220 V
EueUm0.3
Frequência de alimentação
 Hzmax. 400
Curto-circuito com a norma IEC/EN 60947-5-1

max. fusível
 Um gG/gL6
Precisão de repetição
 mm0.02
Nominal condicional de curto-circuito corrente
 kA1
As variáveis mecânicas
Vida útil mecânica
Operaçõesx 1061
Mecânica, resistência ao choque (meia-sinusoidal de choque, de 20 ms)

Padrão-ação de contato
 g10
Frequência de operação
Operações/h
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm6
Dissipação de calor por pólo, dependente da corrente
PvidW0.13
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C40
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Sensores (EG000026) / Fim do switch (EC000030)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Posição chave (Tipo 1) ([email protected] [AGZ382012])
Largura do sensor
 mm60
Sensor de diâmetro
 mm0
Altura do sensor
 mm173
Comprimento do sensor
 mm39
Operação de corrente nominal Ie AC-15, de 24 V
 Um6
Operação de corrente nominal Ie AC-15 A, 125 V
 Um6
Operação de corrente nominal Ie AC-15, 230 V
 Um6
Operação de corrente nominal Ie " CC-13, de 24 V
 Um3
Operação de corrente nominal Ie " CC-13, 125 V
 Um0.8
Operação de corrente nominal Ie " CC-13, DE 230 V
 Um0.3
Função de comutação
  Ação lenta interruptor
De saída electrónico
  Nenhum
Forçado a abrir
  Sim
Número de auxiliares de segurança contactos
  2
Número de contatos como contato normalmente fechado
  2
Número de contatos como contato normalmente aberto
  0
Número de contatos como contato
  0
Tipo de interface
  Nenhum
Tipo de interface para comunicação de segurança
  Nenhum
Habitação de acordo com a norma
  -
Tipo de construção de habitação
  Cubóide
Material da carcaça
  Plástico
Revestimento de habitação
  -
Tipo de elemento de controle
  -
O alinhamento do elemento de controle
  -
Tipo de conexão elétrica
  -
Com indicação de status
  Nenhum
Adequado para funções de segurança
  Sim
Explosão categoria de segurança para gás
  Nenhum
Explosão categoria de segurança para pó
  Nenhum
A temperatura ambiente durante a operação
 °C-25 - 70
Grau de proteção (IP)
  IP65
Aprovações
Padrões De Produto  IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  12528
CSA Classe Nenhuma.  3211-03
América Do Norte Certificação  UL, CSA
Grau de Proteção  IEC: IP65, UL/CSA Tipo 3R, 4X (somente para uso interno), 12, 13
Dimensões
IL05208005Z (AWA1310-2354) interruptor de posição

>>
