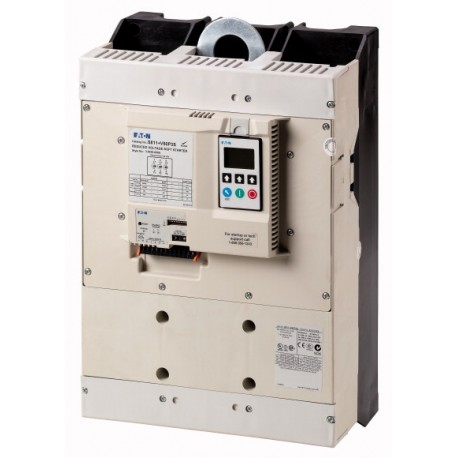

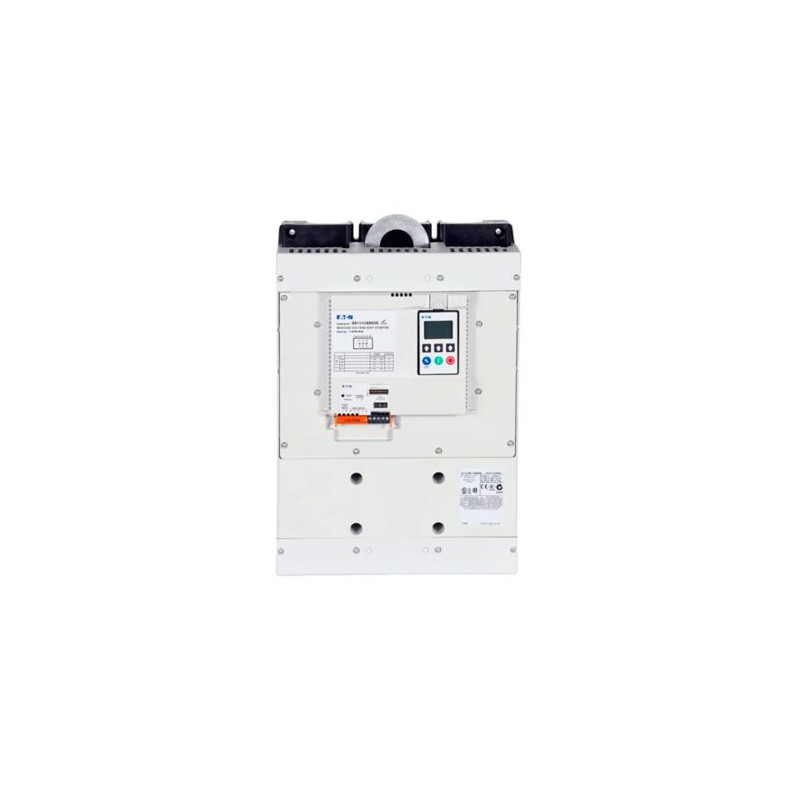

S811+V65N3S 169002 S811PLUSV65N3S EATON ELECTRIC Soft starter, 3p, 650A, Ue 200-600VAC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S811+V65N3S 169002 S811PLUSV65N3S EATON ELECTRIC Soft starter, 3p, 650A, Ue 200-600VAC

S811+V65N3S

169002

S811PLUSV65N3S

EATON-MOELLER

Soft starter, 3p, 650A, Ue= 200-600VAC

Partida suave, 650 A, 200 - 600 V AC, Us= 24 V DC, com unidade de controle, tamanho da carcaça em V

Partida suave, Descrição: Com contatos de ramificação interna, Função: Partida suave para cargas trifásicas, com unidade de controle, Tensão de alimentação (50/60 Hz): ULN= 200 - 600 V AC, Tensão de alimentação: Us= 24 V DC, Tensão de controle: UC= 24 V DC, Potência nominal atribuída ao motor (padrão, conexão em linha) a 400 V, 50 Hz: P= 315 kW, a 460 V, 60 Hz: P= 500 HP, Corrente nominal de operação AC-53: Ie= 650 A, Corrente nominal de operação AC-53, In-Delta: Ie= 1125 A, Classe de partida: CLASSE 10 (substituição do triângulo estrelado), CLASSE 20 (serviço de partida pesada 3 x Ie por 45 s), CLASSE 30 (6 x Ie por 30 s), Tensão nominal de operação: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Conexão ao SmartWire-DT: não, Tamanho do quadro: V, Informações sobre pedidos: Os bornes são necessários para os terminais para os tamanhos de quadro T, U e V -> Acessórios, Normas: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mais detalhes


Aparelhos elétricos de baixa tensão > Acionador de partida progressivo

Partidas Soft-Soft de Alto Desempenho

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto.

Vá para o produto alternativo: S811+V65P3S 169003

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
Descrição
 Com interno ignorar contactos
Função
 O acionador de partida macio para cargas trifásicas, com unidade de controle
Corrente de alimentação (50/60 Hz)
 ULN V AC 200 - 600
Tensão de alimentação
 Us 24 V DC
Controle de tensão
 UC 24 V DC
Atribuída classificação do motor (Padrão de conexão Em Linha)
em 400 V, 50 Hz
 P kW 315
em 460 V, 60 Hz
 P PS 500
Corrente operacional nominal
CA-53
 Eue Um 650
CA-53, No Delta
 Eue Um 1125
Inicialização de classe
 CLASSE 10 (estrela-triângulo de substituição)
CLASSE 20 (pesado dever de partida 3 x Iepor 45 s)
CLASSE 30 (6 x euepor 30 s)
Tensão nominal de operação
 Ue 200 V
230 V
400 V
480 V
600 V
Conexão para SmartWire-DT
 nenhum
Tamanho de quadro
 V
Solicitação de informações
 Blocos de terminais para os terminais são necessários para tamanhos de quadro T, U, e V -> Acessórios
Dados técnicos
Geral
Normas
 IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprovações
 CE
Aprovações
 UL
CSA
C-Tick
CCC
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambiente
Operação
 °C -30 - +50
Armazenamento
 °C -50 - +70
Altitude
 m 0 - 2000 m, acima, que a cada 100 m de 0,5% Redução de capacidade
Posição de montagem
 Conforme necessário
Grau de proteção
Grau de Proteção
 IP20 (terminais IP00)
Integrada
 Tipo de protecção IP40 pode ser alcançado por todos os lados com cobre SS-IP20-N.
Proteção contra contato direto
 Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
 II/3
Resistência a choques
 15 g
Rádio o nível de interferência (IEC/EN 55011)
 Um
Estática dissipação de calor, não-dependente da corrente
 Pvs W 25
Peso
 kg 41.4
Principal a realização de caminhos
Tensão
 Ue V AC 200 - 600
Frequência de alimentação
 fLN Hz 50/60
Corrente operacional nominal
 Eue Um
CA-53, No Delta
 Eue Um 1125
CA-53
 Eue Um 650
Atribuída classificação do motor (Padrão de conexão Em Linha)
em 230 V, 50 Hz
 P kW 200
em 400 V, 50 Hz
 P kW 315
a 500 V, 50 Hz
 P kW 450
a 200 V, 60 Hz
 P PS 200
em 230 V, 60 Hz
 P PS 250
em 460 V, 60 Hz
 P PS 500
a 600 V, 60 Hz
 P PS 600
Atribuída classificação do motor (ligação triângulo)
em 230 V, 50 Hz
 P kW 200
em 400 V, 50 Hz
 P kW 630
a 500 V, 50 Hz
 P kW 450
em 230 V, 60 Hz
 PS 450
em 480 V, 60 Hz
 PS 850
a 600 V, 60 Hz
 P PS 1100
Ciclo de sobrecarga IEC/EN 60947-4-2
AC-53.o-c
 650 A: AC-53.o-c: 4.0 - 32: 99 - 3
Interno ignorar contactos
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 650
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 25
Estática dissipação de calor, não-dependente da corrente
 Pvs W 25
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -30
Temperatura de funcionamento max.
 °C 50
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Soft starter (EC000640)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor breakout / Semicondutor controlador de motor ou soft starter ([email protected] [ACO300008])
Operação de corrente nominal Ie, a 40 °C Tu
 Um 650
Nominal tensão de operação Ue
 V 200 - 600
Potência nominal de motores trifásicos, em linha, em 230 V
 kW 200
Potência nominal de motores trifásicos, inline, em 400 V
 kW 315
Potência nominal de motores trifásicos, dentro do delta, em 230 V
 kW 200
Potência nominal de motores trifásicos, dentro do delta, em 400 V
 kW 630
Interno ignorar
 Sim
Com display
 Sim
Controle de Torque
 Nenhum
Nominal de temperatura ambiente, sem redução de capacidade
 °C 50
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V 0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V 0 - 0
Avaliado controle de tensão de alimentação-Nos em DC
 V 24 - 24
Tipo de tensão para acionamento
 DC
Integrado de proteção de sobrecarga do motor
 Sim
Aprovações
Padrões De Produto IEC/EN 60947-4-2; UL 508, CSA C22.2 Nº 14; marcação CE
UL Arquivo Nº. E202571
UL Controlo de Categoria Nenhuma. NMFT
CSA Arquivo. LR 353
CSA Classe Nenhuma. 3211-06
América Do Norte Certificação UL, CSA
Adequado para Ramo de Circuitos, não como BCPD
Max. Tensão Nominal 600 Vca
Grau de Proteção Com o kit IP20
Dimensões
>

ETIM for 169002 Componentes industriais para Baixa Tensão (EC000640)
Característica Valor
Corrente nominal de operação Ie a 40° C Tu (EF007039) 650 A
Tensão nominal de operação Ue (EF002418) 200 V
Motor trifásico de potência nominal, em linha, a 230 V (EF007053) 200 kW
Motor trifásico de potência nominal, em linha, a 400 V (EF007054) 315 kW
Motor trifásico de potência nominal, triângulo interno, a 230 V (EF007055) 200 kW
Motor trifásico com potência nominal, triângulo interno, a 400 V (EF007056) 630 kW
Função (EF000030) Direção única
Bypass interno (EF009214) Sim
Com display (EF000458) Sim
Controlo de torque (EF009215) Não
Temperatura ambiente avaliada sem redução (EF007074) 50 °C
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 0 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Tipo de tensão para atuação (EF008242) DC
Proteção integrada contra sobrecarga do motor (EF007297) Sim
Classe de engate/gatilho (EF006668) Ajustável
Grau de proteção (IP) (EF005474) IP00
Grau de proteção (NEMA) (EF011959) Outro
