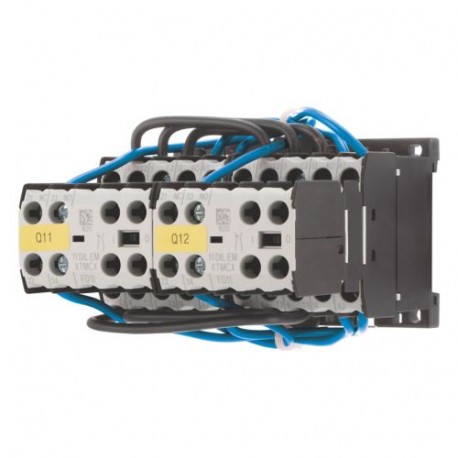

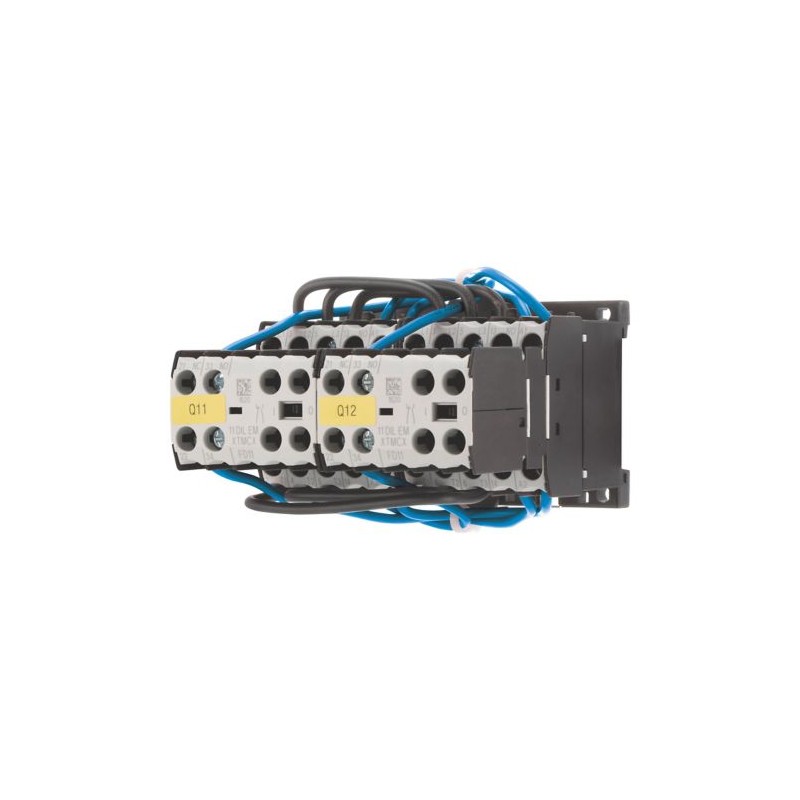

DIULEM/21/MV-G(24VDC) 214655 Y7-214655 EATON ELECTRIC Iniciado XTMR9A21TD Inverter, 4 kW (AC3,400V) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DIULEM/21/MV-G(24VDC) 214655 Y7-214655 EATON ELECTRIC Iniciado XTMR9A21TD Inverter, 4 kW (AC3,400V)

DIULEM/21/MV-G(24VDC)

214655

Y7-214655

EATON-MOELLER

Iniciado XTMR9A21TD Inverter, 4 kW (AC3,400V)

Contator Combinação Inversor Parafuso Conexão 3 Polos + 2 NÃO

Eaton Moeller® series DIULE Reversing contactor combination, 380 V 400 V: 4 kW, 24 V DC, DC operation

Combinação de contatores reversíveis, Aplicação: Combinações de contatores para motores de partida com dois sentidos de rotação, Acessórios: Combinações reversíveis DIUL, Categoria de uso: NAC-3: Motores de indução CA normais: partida, desligamento durante a operação, AC-4: Motores de indução CA normais: partida, conexão, inversão, avanço, Corrente nominal de operação AC-3 380 V 400 V: Ie= 9 A, Potência nominal máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Tensão de atuação: 24 V DC, Tensão AC/DC: Operação DC, Notas: Também adequado para motores com classe de eficiência IE3. , os dispositivos compatíveis com o IE3 são identificados pelo logotipo em sua embalagem.

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação de contatores

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $162.78
Preço unitário: $162.78
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series DIULE contactor combination
Catalog Number
214655
EAN
4015082146559
Product Length/Depth
94 mm
Product Height
61 mm
Product Width
90 mm
Product Weight
0.53 kg
Certifications
CSA
CE
CSA Class No.: 3211-04
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947-4-1
CSA File No.: 012528
UL 60947-4-1
UL
UL Category Control No.: NLDX
UL File No.: E29096
Model Code
DIULEM/21/MV-G(24VDC)

Features Functions

Features
Mechanical interlock
Functions
Reversing safety

General

Application
Contactor combinations for starting motors with two directions of rotation
Degree of protection
IP20
NEMA Other
Product category
Contactor combinations
Suitable for
Also motors with efficiency class IE3
Utilization category
AC-3: Normal AC induction motors: starting, switch off during running
AC-4: Normal AC induction motors: starting, plugging, reversing, inching
Voltage type
DC

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C

Electrical rating

Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
9 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
9 A
Rated operational power at AC-3, 380/400 V, 50 Hz
4 kW
Rated operational power at AC-3, 690 V, 50 Hz
4 kW
Rated operational power at AC-4, 220/230 V, 50 Hz
1.5 kW
Rated operational power at AC-4, 660/690 V, 50 Hz
3 kW

Magnet system

Duty factor
100 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Communication

Connection
Screw terminals

Contacts

Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
2

Design verification

Equipment heat dissipation, current-dependent Pvid
2.13 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.71 W
Rated operational current for specified heat dissipation (In)
9 A
Static heat dissipation, non-current-dependent Pvs
2.3 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 214655 Componentes industriais para Baixa Tensão (EC000010)
Característica Valor
Função (EF000030) Contator-inversor
Possível montagem em calha (EF003972) Não
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 0 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Tipo de tensão para atuação (EF008242) DC
Número de contatos normalmente fechados como contato principal (EF001375) 0
Número de contatos principais como contato normalmente aberto (EF001374) 6
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Tipo de tensão (tensão de operação) (EF005294) AC
Tensão de operação de 50 Hz CA (EF008206) 24 V
Tensão de operação AC 60 Hz (EF008207) 24 V
Tensão de operação DC (EF008208) 0 V
Corrente nominal de operação Ie em AC-1, 400 V (EF001393) 9 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392) 9 A
Potência de operação nominal em AC-3, 400 V (EF001364) 4 kW
Potência nominal de operação NEMA (EF011960) 3.7 kW
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 2
Número de contatos auxiliares como contato de comutação (EF003531) 0
Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) Ligação com parafuso
Grau de proteção (IP) (EF005474) IP20
Grau de proteção (NEMA) (EF011959) Outro
Largura (EF000008) 90 mm
Altura (EF000040) 61 mm
Profundidade (EF000049) 94 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DIULEM/21/MV-G(24VDC) Y7-214655 214655 ES_051849.pdf 878 Kbytes DIULEM/21/MV-G(24VDC) Y7-214655 214655 ES_051849.pdf
