> >>PFR2-1-S/A 235866 PFR2-1-S-A ELECTRIC PFR2-1-SA Proteção Diferencial
Produto anterior Próximo produto

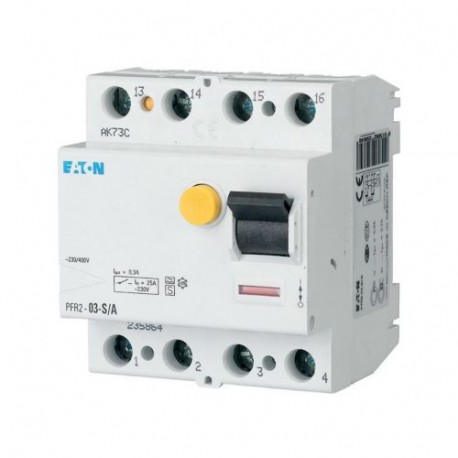

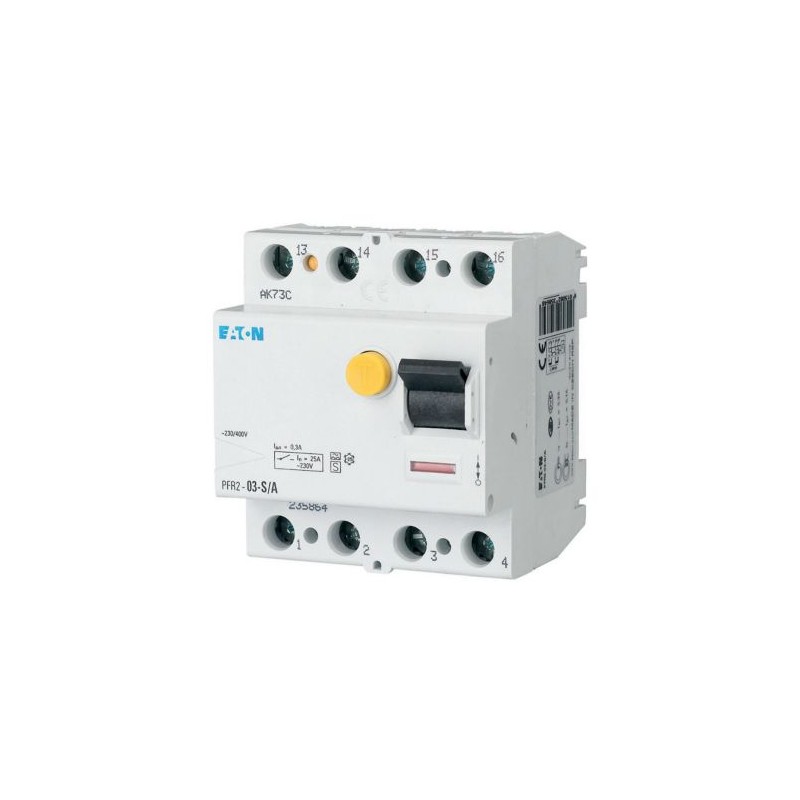

PFR2-1-S/A 235866 PFR2-1-S-A EATON ELECTRIC PFR2-1-SA Proteção Diferencial Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PFR2-1-S/A 235866 PFR2-1-S-A EATON ELECTRIC PFR2-1-SA Proteção Diferencial

PFR2-1-S/A

235866

PFR2-1-S-A

EATON-MOELLER

PFR2-1-SA Proteção Diferencial

Mais detalhes


Disjuntores, fusíveis > Disjuntor de corrente residual (RCCB)

Aparelhagem Modular - Industrial

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $159.02
Preço unitário: $159.02

Quantidade Preço
1+$159.02
2+$148.07
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Corrente Residual disjuntor, 25A, 0p, 1mA, Um Char
Especialmente combinada de corrente residual de retransmissão e de anel tipo de transformador, com valor nominal correntes de falha de 0,3 A e 1 A, padrão (S/A) e sensível e seletivo (-U) tipo de contato auxiliar para montagem em um momento posterior, a variação da temperatura, adequado para uso ao ar livre (de energia no local e exterior quadro de distribuição) até -25 °C

Programa de entrega

Função básica
Relé de corrente Residual
Nominal de curto-circuito de força [eucn]
5 kA
Nominal corrente de fuga [euΔN]
1 Um
Tipo
Digite S/A
O desarme
40 ms de atraso - seletiva desligar s...
A gama de produtos
PFR2
Sensibilidade
O pulso de corrente sensíveis

Dados técnicos

Elétrica
Tensão operacional nominal [Ue][Ue]Nominal tensão de operação [Ue]
230/400 V AC
Frequência nominal [f]
50 Hz
Valores-limite de tensão de operaçãoCircuito de teste
184 - 440 V CA
Sensibilidade
O pulso de corrente sensíveis
Nominal de impulso atmosférico tensão [Uimp]
4 kV
Nominal de curto-circuito de força [eucn]
5 kA
tempo de vidaElétrica [Operações]
≧ 4000
tempo de vidaMecânica [Operações]
≧ 20000
Referências
Interruptor auxiliar para instalação posterior
Z-HK 248432
Sinal de disparo de contato para posterior instalação
Z-NHK 248434
Estojo compacto
KLV-TC-4 276241
Vedação de tampa
Z-RC/AK-4TE 101062
Mecânica
Padrão de frente dimensão
45 mm
Dispositivo de altura
80 mm
Construído-em largura
70 (4TE) mm
Montagem
Rápido anexo com 2 trava de posições no top-hat ferroviário IEC/EN 60715
Grau de Proteção
IP40, IP54 (com a umidade-prova de gabinete)
Terminais superior e inferior
Duplo propósito terminais
Proteção do Terminal
dedo e toque a mão segura, DGUV VS3, PT 50274
Terminal de seção transversalSólidos
1.5 - 35 mmDois
Terminal de seção transversalEncalhado
2 x 16 mmDois
Espessura do material de barramento
De 0,8 - 2 mm
Permitido o armazenamento e o transporte temperaturas
-35 - +60 °C
Climáticas revisão de texto
25-55°C/90-95% de umidade relativa, de acordo com a norma IEC 60068-2

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
25 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
Começando 40 °C, máx. admissível de corrente contínua diminui em 3% para cada 1 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / disjuntor de corrente (RCCB) (EC000003)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo de corrente Residual sistema de proteção / disjuntor de corrente (RCCB) ([email protected] [AAB906014])
Número de pólos
Zero
Tensão nominal
400 V
Corrente nominal
25 A
Nominal da corrente de falta
1000 mA
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Método de montagem
Trilho DIN
A corrente de fuga tipo de
Um
Proteção seletiva
Sim
Curto tempo de atraso de disparo
Nenhum
Interrupção de curto-circuito capacidade (Icw)
10 kA
Corrente de pico de capacidade
5 kA
Frequência
50 Hz
Equipamentos adicionais possível
Sim
Com dispositivo de encravamento
Nenhum
Grau de proteção (IP)
IP40
Largura em número de modular espaçamentos
Quatro
Construído-em profundidade
69.5 mm
A temperatura ambiente durante a operação
-25 - 40 °C
Grau de poluição
Dois
Conectável condutor de seção transversal multi-fios
1.5 - 16 mm2
Conectável condutor de secção transversal do sólido núcleo
1.5 - 35 mm2

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
