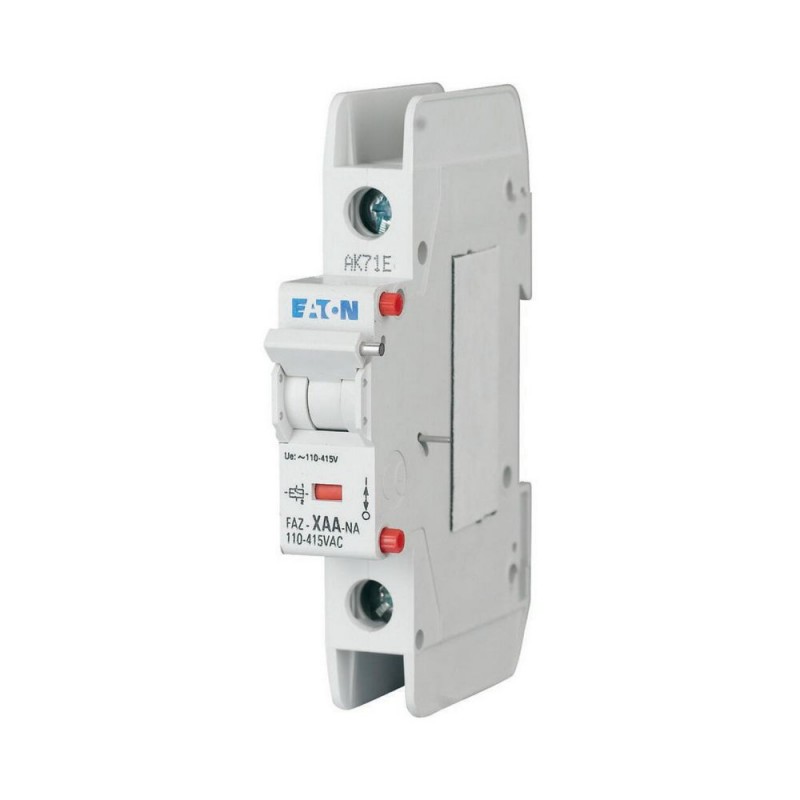

FAZ-XAA-NA110-415VAC 102036 Y7-102036 EATON ELECTRIC Shunt, por FAZ-NA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FAZ-XAA-NA110-415VAC 102036 Y7-102036 EATON ELECTRIC Shunt, por FAZ-NA

FAZ-XAA-NA110-415VAC

102036

Y7-102036

EATON-MOELLER

Shunt, por FAZ-NA

Bobina de viagem para FAZ-NA, até 40 A, 110-415V

Eaton Distribution parts. Shunt release, up to 40A, 110-415V, 1HP

Liberação de bypass, para MCB até 40 A, faixa de tensão 110-415 V AC / 110-230 V DC, dimensão frontal padrão 45 mm, largura de montagem 1 SU (17,5 mm), montagem em trilho de cartola, seção transversal do terminal AWG 18-10

Mais detalhes


Aparamenta para montagem em trilho DIN / armário > Equipamento adicional para dispositivos montados em trilho DIN

Aparelhagem modular - Diversos e acessórios

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $77.14
Preço unitário: $77.14
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
102036
EAN
4015081019274
Product Length/Depth
105 mm
Product Height
75.5 mm
Product Width
17.7 mm
Product Weight
0.11 kg
Compliances
RoHS conform
Certifications
North America (UL listed, CSA certified)
IEC/EN 60898
CSA (Class No. 1437-01)
UL 489
CSA (File No. 204453)
CE marking
UL (File No. E257181)
CSA-C22.2 No. 5-09
UL (Category Control Number DIHS, DIHS7)
EN45545-2
IEC 61373
Model Code
FAZ-XAA-NA110-415VAC

Especificações do produto

Used with
Shunt releases
Accessory for miniature circuit breaker
Accessory
Type
Application
Switchgear for 110-V systems
Accessory/spare part type
Shunt release
Degree of protection
IP20 (IEC)
IP40
UL/CSA Type: -
Frame
Standard front dimension: 45 mm
Frequency rating
50 Hz / 60 Hz
Mounting method
Quick attachment with 2 latch positions for top-hat rail EN 50022
For fitting on left to: FAZ-NA, FAZ-RT
Additional equipment required
Shunt release (for power circuit breaker)
Terminal protection
Busbar tag shroud to BGV A3
Terminal type
Twin-purpose terminals
Voltage range
110 V AC - 415 V AC
Ambient operating temperature - max
75 °C
Ambient operating temperature - min
-35 °C
Assembly width
1 TE
Enclosure width
105 mm
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of poles at main contact unit - max
1
Number of switches (fault signal)
0
Voltage type
AC/DC
Functions
Shunt release (for power circuit breaker)
Device fitting
Miniature circuit breaker (MCB)
Mounting width
17.5 mm (1 space unit)
Rated operational voltage (Ue) - max
415 V
Rated switch current
0 A
Suitable for current of main contact unit - max
0 A

ETIM for 102036 Dispositivos para quadros de distribuição (EC001286)
Característica Valor
Montagem do dispositivo (EF007826) Disjuntor modular
Função (EF000030) Abertura por corrente de serviço
Largura em número de módulos (EF002950) 1
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como contato normalmente fechado (EF008255) 1
Número de contatos como inversores (EF008257) 0
Número de comutadores de sinal de erro (EF007613) 0
Corrente estipulada do interruptor (EF006706) 0 A
Tensão especificada de funcionamento (EF000228) 415 V
Tipo de tensão (EF000187) AC/DC
Com teste automático para a função de descarga à terra (EF008727) Não
Adaptado ao número de polos máx. da unidade de contato principal (total) (EF008729) 1
Adequado para max. da unidade de contato principal (EF008730) 0 A
