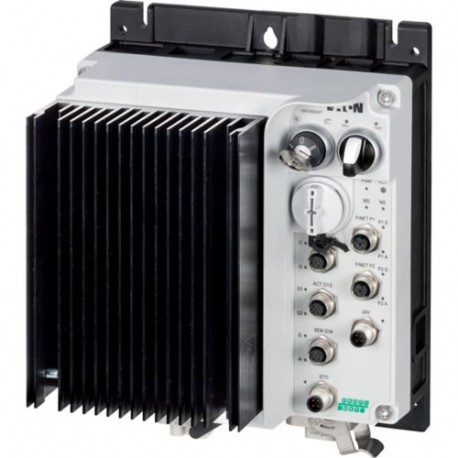

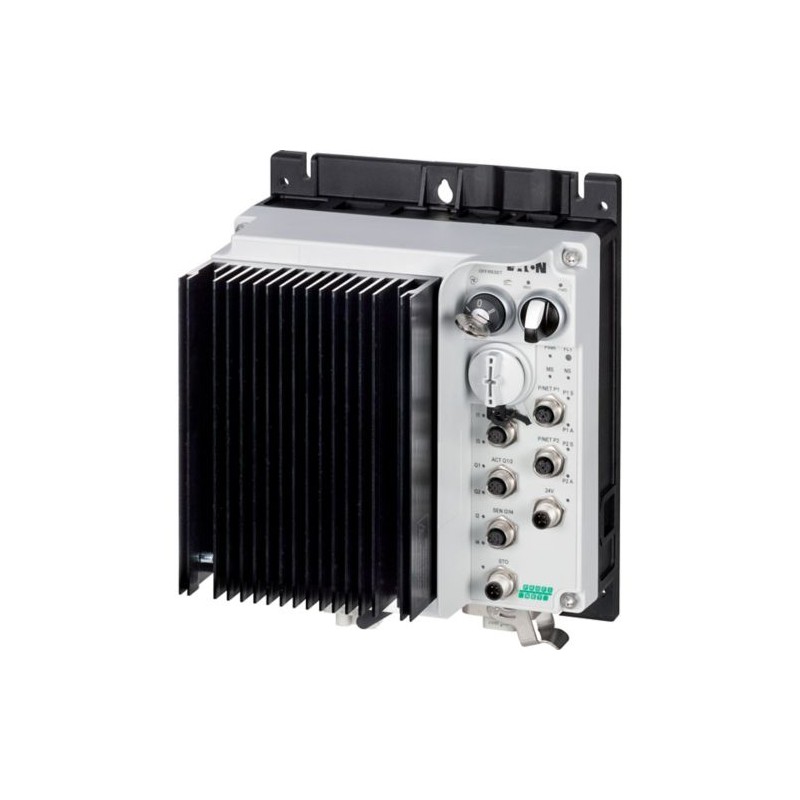

RASP5-4422PNT-4120010S1 198974 Y7-198974 EATON ELECTRIC Conversor de frequência 4.3 A 1.5 kW 4 entradas do s..
RASP5-4422PNT-4120010S1
198974
Y7-198974
EATON-MOELLER
Conversor de frequência 4.3 A 1.5 kW 4 entradas do sensor 2 saídas
Controladores de velocidade, 4,3 A, 1,5 kW, Entrada do sensor 4, Saída do atuador 2, 230/277 V AC, PROFINET, HAN Q4/2, STO (Safe Torque Off)
Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
Acionadores Rapid Link
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Controladores de velocidade, 4,3 A, 1,5 kW, Entrada do sensor 4, Saída do atuador 2, 230/277 V AC, PROFINET, HAN Q4/2, STO (Safe Torque Off)
Programa de entrega
Gama de produtos
Controlador de velocidade
Tensão operacional nominal [Uecstasy]
400 VAC, 3 fases
480 VAC, 3 fases
480 VAC, 3 fases
Tensão de saída com Vecstasy[U2]
0 - Uem
Tensão da rede (50/60Hz) [Uem]
380 (-15%) - 480 (+10%) V
A 150% de sobrecarga [Iecstasy]
4.3 A
classificação do motor atribuído P
nota
a 400 V, 50 Hz
Sobrecarga de 150% [P]
1,5 kW
nota
a 480 V, 60 Hz
Sobrecarga de 150% [P]
2 HP
nota
para motores assíncronos trifásicos de 4 polos com ventilação interna e externa normal a 1500 rpm-1a 50 Hz ou 1800 min-1a 60 Hz
descrição
monitoramento integrado do termistor PTC e Thermoclick com isolamento seguro
Duas entradas de sensores através de soquetes M12 (máximo 150 mA) para operação manual de parada rápida e intertravamento
Opcional: 4 entradas de sensores com adaptador M12-Y para comutação em velocidade de arrepiar
Conexão de tensão de alimentação por cabo adaptador em uma junção redonda ou flexível de barras de ônibus
Diagnóstico e redefinição no dispositivo e via PROFINET
com interruptores automáticos - OFF/RESET - Chave DE MÃO
3 velocidades fixas e 1 velocidade do potencialiômetro
pode ser alterado de U/f para controle de velocidade (vectorial)
com interruptor seletor REV - OFF - FWD
Opcional: Parada mais rápida se externo 24 V falhar
Duas entradas de sensores através de soquetes M12 (máximo 150 mA) para operação manual de parada rápida e intertravamento
Opcional: 4 entradas de sensores com adaptador M12-Y para comutação em velocidade de arrepiar
Conexão de tensão de alimentação por cabo adaptador em uma junção redonda ou flexível de barras de ônibus
Diagnóstico e redefinição no dispositivo e via PROFINET
com interruptores automáticos - OFF/RESET - Chave DE MÃO
3 velocidades fixas e 1 velocidade do potencialiômetro
pode ser alterado de U/f para controle de velocidade (vectorial)
com interruptor seletor REV - OFF - FWD
Opcional: Parada mais rápida se externo 24 V falhar
Entrada do sensor
4 Número
Saída de atuador
2 Número
Freio de tensão de controle externo (50/60 Hz)
230/277 V CA V
Interface/fieldbus (integrado)
PROFINET
Layout de plugue
HAN Q4/2
Função de segurança
STO (Safe Torque Off)
Parametrização
teclado numérico
Ônibus de campo
drivesConssectar
drivesConnect Mobile (Aplicativo)
Ônibus de campo
drivesConssectar
drivesConnect Mobile (Aplicativo)
Instruções
para acionamento do motor com freio mecânico
Dados técnicos
Geral
Padrões
IEC/EN 61800-5-1
UL 61800-5-1
Diretriz 2011/65/UE (RoHS)
Aprovação da CE
Aprovação ul
UL 61800-5-1
Diretriz 2011/65/UE (RoHS)
Aprovação da CE
Aprovação ul
Teste climático [ρW]
< 95%, não condensando
IEC/EN 50178 %
IEC/EN 50178 %
Temperatura ambienteTemperatura ambiente de funcionamento mínima.
-10 °C
Temperatura ambienteTemperatura ambiente operacional máxima.
+40 °C
Temperatura ambiente
-10 – +55 com redução de potência
Temperatura ambienteArmazenamento [φ]
-40 - +70 °C
Categoria de supervoltagem
Iii
Tensão nominal de resistência ao pulso [Uduende]
2 quilov
Nível de interferência de rádioClasse de Interferência de Rádio (EMC)
C1 (somente para emissões conduzidas), C2, C3, dependendo do comprimento do cabo motor, da carga conectada e das condições ambientais.
Nível de interferência de rádioAmbiente (EMC)
1º e 2º ambientes segundo em 61800-3
Nível de interferência de rádiocomprimento máximo do cabo do motor [I]
C1 ≤ 1 m
C2 ≤ 5 m
C3 ≤ 25 m m
C2 ≤ 5 m
C3 ≤ 25 m m
Resistência a choque mecânico
1000 choques por eixo, semi-sinusoidal 15 g/11 ms
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
vibração
Frequência de oscilação: 10 - 150 Hz
Amplitude 0,15 mm: 6 Hz
Acelerando a frequência de transição de amplitude: 57 Hz
IEC/EN 60068-2-6
Amplitude 0,15 mm: 6 Hz
Acelerando a frequência de transição de amplitude: 57 Hz
IEC/EN 60068-2-6
Posição de montagem
Vertical
altitude
0 - 1000 m acima do nível do mar
acima de 1000 m com uma redução de desempenho de 1% por 100 m
máximo de 2000 mm
acima de 1000 m com uma redução de desempenho de 1% por 100 m
máximo de 2000 mm
Grau de Proteção
IP65
NEMA12
NEMA12
Circuito principal
abastecimentoTensão operacional nominal [Uecstasy]
400 VAC, 3 fases
480 VAC, 3 fases
480 VAC, 3 fases
abastecimentoTensão da rede (50/60Hz) [Uem]
380 (-15%) - 480 (+10%) V
abastecimentoCorrente de entrada (sobrecarga de 150%) [Euem]
4.1 A
abastecimentoConfiguração do sistema
Tensão AC
Rede estelar terrestre de ponto central (rede TN-S)
Sistemas de fornecimento de CA com aterramento em fases não são permitidos.
Rede estelar terrestre de ponto central (rede TN-S)
Sistemas de fornecimento de CA com aterramento em fases não são permitidos.
abastecimentoFrequência de fornecimento [fem]
50/60 Hz
abastecimentoFaixa de frequência [fem]
45-66 (± 0%) Hz
abastecimentoFrequência de alimentação de rede
Máximo uma vez a cada 60 segundos
abastecimentoDistorção da corrente de rede [THD]
< 120 %
abastecimentoCorrente de curto-circuito condicional nominal [IQ]
< 10 kA
abastecimentoProteção contra curto-circuito para saída, circuitos externos
Coordenação tipo 1 através da unidade de alimentação do ônibus de alimentação
Seção de alimentaçãofunção
Unidade de frequência variável com link DC interno e inversor IGBT
Seção de alimentaçãoOn-delay [tEM]
< 10 ms
Seção de alimentaçãoOff-delay [tDESLIGADO]
< 10 ms
Seção de alimentaçãoCorrente de sobrecarga (sobrecarga de 150%) [Eulitro]
6,5 A
Seção de alimentaçãoNota sobre corrente de sobrecarga
Por 60 s a cada 600 s
a 40 °C
a 40 °C
Seção de alimentaçãocorrente inicial máxima (sobrecarga alta) [IH]
200 %
Seção de alimentaçãoNota sobre o máximo de inicialização atual
a 40 °C
Seção de alimentaçãoTensão de saída com Vecstasy[U2]
0 - Uem
Seção de alimentaçãoFrequência de saída [f2]
0 - 50/60 (máx. 500) Hz
Seção de alimentaçãoFrequência de comutação [fPWM]
8
ajustável 4 - 32 kHz
ajustável 4 - 32 kHz
Seção de alimentaçãoModo de operação
Controle U/f
controle vetorial sem sensor (SLV)
Motores PM e LSPM
Motores de relutância síncronos
Motores BLDC
controle vetorial sem sensor (SLV)
Motores PM e LSPM
Motores de relutância síncronos
Motores BLDC
Seção de alimentaçãoResolução de frequência (valor de setpoint) [Δf]
0,1 Hz
Seção de alimentaçãoCorrente operacional classificadaA 150% de sobrecarga [Iecstasy]
4.3 A
Seção de alimentaçãonota
Corrente operacional nominal em uma frequência de comutação de 8 kHz e uma temperatura de ar ambiente de +40 °C
Seção de alimentaçãoLimite de corrente do motor [I]
0,4 - 4,3
Ajustável A
Ajustável A
Seção de alimentaçãoPerda de energiaDissipação de calor na corrente operacional nominal Iecstasy=150 % [PV]
46 W
Seção de alimentaçãoEficiência [η]
98 %
Seção de alimentaçãoCorrente máxima de vazamento de solo (PE) sem motor [IPe]
3,5 mA
Seção de alimentaçãoEquipado com
nenhum interruptor de substituição manual
Sem ventilador
nenhuma resistência à frenagem
Sem ventilador
nenhuma resistência à frenagem
Seção de alimentaçãoFunção de segurança
STO (Safe Torque Off)
Alimentador de motornota
para motores assíncronos trifásicos de 4 polos com ventilação interna e externa normal a 1500 rpm-1a 50 Hz ou 1800 min-1a 60 Hz
Alimentador de motornota
a 400 V, 50 Hz
Alimentador de motorSobrecarga de 150% [P]
1,5 kW
Alimentador de motornota
a 480 V, 60 Hz
Alimentador de motorSobrecarga de 150% [P]
2 HP
Alimentador de motorAtuador para freio motor externoTensão de decomposição [U]
230/277 V AC -15% / +10% V
Alimentador de motorAtuador para freio motor externoCorrente de frenagem [I]
≤ 0,6 A
(máx. 6 A por 120 ms) Um
(máx. 6 A por 120 ms) Um
Alimentador de motorFunção de frenagemTorque de frenagem [%]
≦ 30 I/Iecstasy
Alimentador de motorFunção de frenagemFrenagem DC [%]
≦ 100, I/O ajustávelecstasy
Seção de controle
Tensão de controle externo [UC]
24 V DC - 15% / + 20% via AS-Interface®plug V
Interface/fieldbus (integrado)
PROFINET
AS Interface®
consumo total de energia no máximo da unidade de alimentação ® interface (30 V): 250 mA
Especificação: S-7.4
Número de endereços de escravos: 31
Especificação: S-7.4
Número de endereços de escravos: 31
Verificação de design de acordo com iEC/EN 61439
Temperatura ambiente de funcionamento mínima.
-10 °C
Temperatura ambiente operacional máxima.
+40 °C
Dados técnicos ETIM 7.0
Componentes industriais de baixa tensão (EG000017) / Conversor de frequência =< 1 kV (EC001857)
Engenharia elétrica, automação, engenharia de controle de processos / Acionamento elétrico / Conversor de frequência estática / Conversor de frequência static = < 1 kV ([email protected] [AKE177014])
Tensão de rede
342 - 843 V
Frequência de rede
50/60 Hz
Número de fases de entrada
3
Número de fases de saída
3
Frequência máxima de saída
500 Hz
Tensão máxima de saída
500 V
Saída nominal atual I2N
4.3 A
Saída máxima na carga quadrática na tensão nominal de saída
1,5 kW
Saída máxima em carga linear na tensão nominal de saída
1,5 kW
Tolerância relativa à frequência líquida simétrica
10 %
Tolerância relativa ao estresse líquido simétrico
10 %
Número de saídas analógicas
0
Número de entradas analógicas
0
Número de saídas digitais
2
Número de entradas digitais
4
Com unidade de controle
sim
Aplicação em área industrial permitida
sim
Aplicação em áreas nacionais e comerciais permitidas
sim
Protocolo de suporte para TCP/IP
Não
Protocolo de suporte para PROFIBUS
Não
Protocolo de suporte de lata
Não
Protocolo de suporte InterBUS
Não
Protocolo de suporte para ASI
Não
Protocolo de suporte para KNX
Não
Protocolo de suporte para MODBUS
Não
Protocolo de Suporte a Rodovias de Dados
Não
Protocolo de suporte para DeviceNet
Não
Protocolo de suporte para SUCONET
Não
Protocolo de Suporte LON
Não
Protocolo de suporte para PROFINET IO
sim
Protocolo de suporte para PROFINET CBA
Não
Protocolo de suporte sercos
Não
Protocolo de Apoio à Fundação Fieldbus
Não
Protocolo de suporte para EtherNet/IP
Não
Protocolo de suporte à segurança do trabalho as-interface
Não
Protocolo de suporte para segurança da rede de dispositivos
Não
Protocolo para apoiar a segurança interbus
Não
Protocolo para apoiar o PROFIsafe
Não
Protocolo de suporte de segurançaBUS p
Não
Protocolo de suporte para BACnet
Não
Protocolo de suporte para outros sistemas de ônibus
Não
Número de interfaces HW Ethernet industriais
0
Número de interfaces PROFINET
2
Número de interfaces HW RS-232
0
Número de interfaces HW RS-422
0
Número de interfaces HW RS-485
1
Número de interfaces da série HW TTY
0
Número de interfaces USB HW
0
Número de interfaces HW paralelas
0
Número de interfaces HW outras
0
Com interface óptica
Não
Conectado ao PC
sim
Resistência de quebra incorporada
Não
Possível operação do quadrante 4
Não
Tipo de conversor
U-conversor
Grau de Proteção (IP)
IP65
Grau de Proteção (NEMA)
12
altura
270 milímetros
largo
220 mm
profundidade
157 milímetros
Dimensões
| Característica | Valor |
|---|---|
| Tensão de rede (intervalo) (EF006780) | 380 V |
| Frequência da rede (standard) (EF006783) | 50/60 Hz |
| Número de fases de entrada (EF007117) | 3 |
| Número de fases de lançamento (EF006998) | 3 |
| Frequência de saída max. (EF007350) | 500 Hz |
| Máx. voltagem de saída (EF009560) | 500 V |
| Corrente nominal de saída I2N (EF009561) | 4.3 A |
| Máx. saída com carga quadrática na tensão de saída nominal (EF007366) | 1.5 kW |
| Máx. saída com carga linear à tensão de saída nominal (EF007364) | 1.5 kW |
| Consumo (potência em VA) (EF000346) | 46 W |
| Tolerância de frequência relativa da rede simétrica (EF007454) | 10 % |
| Tolerância de tensão relativa da rede simétrica (EF007453) | 10 % |
| Número de saídas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas digitais (EF001993) | 2 |
| Número de entradas digitais (EF001992) | 4 |
| Com unidade de controlo (EF001538) | Sim |
| Aplicação em área industrial permitida (EF007294) | Sim |
| Aplicação na área doméstica e comercial permitida (EF007295) | Sim |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Sim |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo BACnet (EF011944) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 2 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 1 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Com conexão ao PC (EF006107) | Sim |
| Resistência à rutura integrada (EF007293) | Não |
| Possível operação em 4 quadrantes (EF006803) | Não |
| Tipo de conversor (EF006978) | Conversor U |
| Grau de proteção (IP) (EF005474) | IP65 |
| Grau de proteção (NEMA) (EF011959) | 12 |
| Altura (EF000040) | 270 mm |
| Largura (EF000008) | 220 mm |
| Profundidade (EF000049) | 157 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
