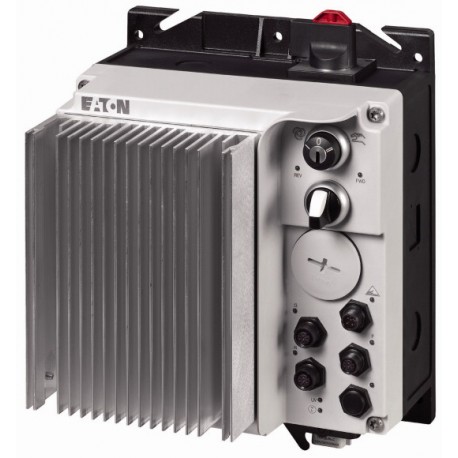

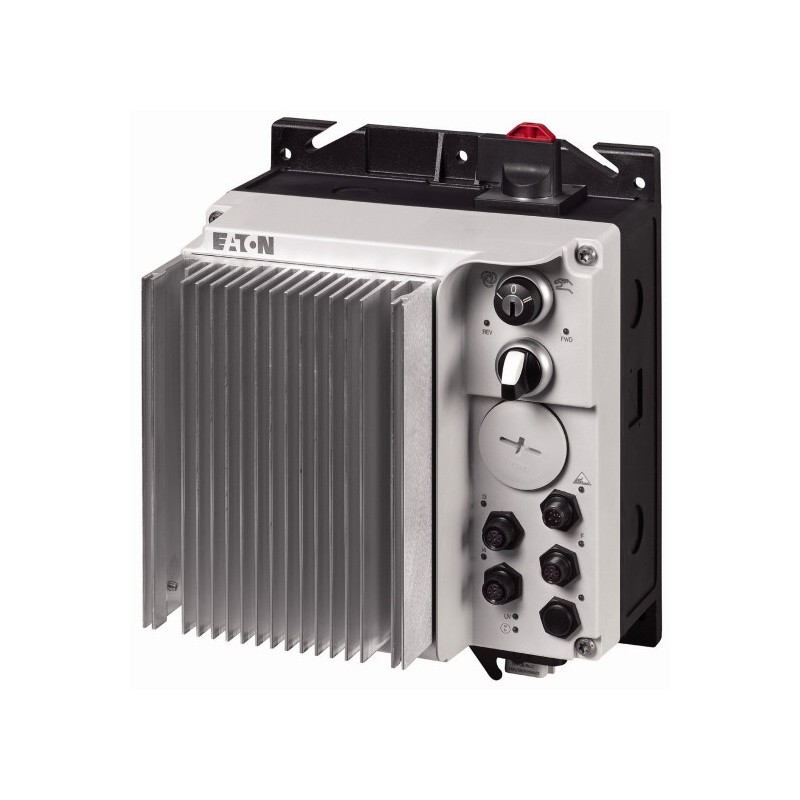

RASP-312AI1S0-C32RS1 150213 EATON ELECTRIC Speed controller to 3.3 A
RASP-312AI1S0-C32RS1
150213
EATON-MOELLER
Speed controller to 3.3 A
Ligação Rápida 4.0; Conversor de frequência; Até 3,3 A; Com interruptor de controle manual; Tensão de freio externo 230 V AC; Com resistência à travagem
Controlador de velocidade, 3,3 A, 1,1 kW, 230/277 V AC, AS-Interface®, S-7.4 para 31 módulos, com interruptor de acionamento manual, com resistência de travagem
Aparamenta para montagem em trilho DIN / armário > Controlador de velocidade
Acionadores Rapid Link
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Controlador de velocidade, 3.3, 1.1 kW, 230/277 V CA, AS-Interface®, S-7.4 para 31 de módulos, com acionamento manual mudar, com a resistência de travagem
Controlador de velocidade, Descrição: integrado termistor PTC monitoramento e Thermoclick com isolamento de segurança, Duas entradas para sensores, através M12 sockets (max. 150 mA) para parada rápida e interligadas manual de operação, opcionais: 4 entradas de sensor com M12-adaptador Y para uma transição para a fluência, a velocidade, a Conexão da tensão de alimentação através de cabo adaptador de carreira ou flexível barramento de junção, Diagnóstico e reset no dispositivo e, através da Interface, com AUTO - OFF/RESET - MÃO interruptores de tecla, 3 velocidades fixas e 1 potenciômetro de velocidade, pode ser alterado a partir de U/f (vetor), de controlo de velocidade com selector REV - FORA - de- PROA, opcionais: Mais rápido, pare de se externa de 24 V falha, com acionamento manual comutador, Fan: sem ventilador, a resistência de Travagem: com a resistência de travagem, tensão Nominal de operação: Ue= 400 VCA 3 fases, 480 VCA 3 fases, tensão de Saída, com Cinco: U2= 400 VCA 3 fases, tensão da Rede (50/60Hz): LSN= 380 (-15%) - 480 (+10%) V, Em 150% de sobrecarga: Ie= 3.3, A tensão de controle de freio externo (50/60 Hz): 230/277 V AC, tensão da Rede (50/60Hz): LSN= 380 (-15%) - 480 (+10%) V, atribuída classificação do motor P Observação: em 400 V, 50 Hz, 150 % de Sobrecarga: P= 1,1 kW, atribuída classificação do motor P Observação: em 480 V, 60 Hz, 150 % de Sobrecarga: P= 1,5 HP, atribuída classificação do motor P Nota: normal, interna e externamente, ventilado, 4 pólos, três-fase de motores assíncronos com 1500 rpm-1 em 50 Hz ou 1800 min-1 a 60 Hz, CONFORME o perfil de Interface de cabo: S-7.4 para 31 de módulos, as Normas: IEC/EN 61800-5-1, UL 61800-5-1, Orientação 2011/65/UE (RoHS), a aprovação do CE, aprovação UL, Grau de Proteção: IP65, NEMA 12
Programa de entrega
Este item está apenas disponível até 06/30/2020, após o que ele vai ser substituído com o seguinte item: Y7-198564, RASP5-4202A31-512R100S1
A gama de produtos
Controlador de velocidade
Tensão operacional nominal [Ue]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
Tensão de saída com Ve[UDois]
0 - ULN
Tensão da rede (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
A sobrecarga de 150% [eue]
3.3
atribuída classificação do motor P
Nota
em 400 V, 50 Hz
Sobrecarga De 150% [P]
1.1 kW
Nota
em 480 V, 60 Hz
Sobrecarga De 150% [P]
1,5 HP
Nota
normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Descrição
integrado de monitoração do termistor PTC e Thermoclick com isolamento de segurança
Duas entradas para sensores, através M12 sockets (max. 150 mA) para parada rápida e interligadas manual de operação
opcional: 4 entradas de sensor com M12-adaptador Y para uma transição para a velocidade de fluência
Conexão da tensão de alimentação através de cabo adaptador de carreira ou flexível barramento de junção
Diagnóstico e reset no dispositivo e através da Interface
com AUTO - OFF/RESET - MÃO interruptores de tecla
3 velocidades fixas e 1 potenciômetro de velocidade
pode ser alterado a partir de U/f (vetor) de controlo de velocidade
com chave seletora REV - OFF - FWD
opcional: mais Rápido, pare de se externa de 24 V falha
Duas entradas para sensores, através M12 sockets (max. 150 mA) para parada rápida e interligadas manual de operação
opcional: 4 entradas de sensor com M12-adaptador Y para uma transição para a velocidade de fluência
Conexão da tensão de alimentação através de cabo adaptador de carreira ou flexível barramento de junção
Diagnóstico e reset no dispositivo e através da Interface
com AUTO - OFF/RESET - MÃO interruptores de tecla
3 velocidades fixas e 1 potenciômetro de velocidade
pode ser alterado a partir de U/f (vetor) de controlo de velocidade
com chave seletora REV - OFF - FWD
opcional: mais Rápido, pare de se externa de 24 V falha
A tensão de controle de freio externo (50/60 Hz)
230/277 V AC V
Interface/bus de campo (built-in)
AS-Interface®
COMO o perfil de Interface cabo
S-7.4 para 31 de módulos
A opção reparar
com manual de substituição de mudar
A resistência de travagem
com a resistência de travagem
Instruções
para o acionamento dos motores com freio mecânico
chopper de travagem integrado com frenagem resistência de frenagem dinâmica
chopper de travagem integrado com frenagem resistência de frenagem dinâmica
Dados técnicos
Geral
Normas
IEC/EN 61800-5-1
UL 61800-5-1
Orientação 2011/65/UE (RoHS)
Aprovação do CE
Aprovação UL
UL 61800-5-1
Orientação 2011/65/UE (RoHS)
Aprovação do CE
Aprovação UL
Climáticas de verificação [ρw]
< 95%, sem condensação
IEC/EN 50178 %
IEC/EN 50178 %
Temperatura ambienteTemperatura de funcionamento min.
0 °C
Temperatura ambienteTemperatura de funcionamento max.
+40 °C
Temperatura ambiente
0 - +55 (com ventilador de LIMA-FÃ-1)
Temperatura ambienteArmazenamento [ϑ]
-30 - +70 °C
Categoria de sobretensão
III
Nominal de impulso atmosférico tensão [Uimp]
2 kV
O nível de interferência de rádioAmbiente (EMC)
2. Ambiente, Da Classe C3
O nível de interferência de rádiomáximo comprimento do cabo do motor [I]
10 m
Mecânica, resistência ao choque
1000 choques por eixo, semi-senoidal de 15 g/ms 11
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
Vibração
Freqüência de oscilação: de 10 a 150 Hz
Amplitude de 0,15 mm: 6 Hz
A Amplitude de transição, a frequência de aceleração: 57 Hz
IEC/EN 60068-2-6
Amplitude de 0,15 mm: 6 Hz
A Amplitude de transição, a frequência de aceleração: 57 Hz
IEC/EN 60068-2-6
Posição de montagem
Vertical
Altitude
0 - 1000 m acima do nível do mar
acima de 1000 m com 1% de redução de desempenho por 100 m
max. 2000 m m
acima de 1000 m com 1% de redução de desempenho por 100 m
max. 2000 m m
Grau de Proteção
IP65
NEMA 12
NEMA 12
Circuito principal
AlimentaçãoTensão operacional nominal [Ue]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
AlimentaçãoTensão da rede (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
AlimentaçãoCorrente de entrada (150% de sobrecarga) [euLN]
4 Uma
AlimentaçãoConfiguração do sistema
Tensão AC
Centro-ponto de aterramento de rede em estrela (TN-S de rede)
Fase-sistema de aterramento, sistemas de alimentação de CA não são permitidos.
Centro-ponto de aterramento de rede em estrela (TN-S de rede)
Fase-sistema de aterramento, sistemas de alimentação de CA não são permitidos.
AlimentaçãoFrequência de alimentação [fLN]
50/60 Hz
AlimentaçãoFaixa de freqüência [fLN]
47 - 66 Hz (± 0%) Hz
AlimentaçãoChave de alimentação-em freqüência
No máximo uma vez a cada 60 segundos
AlimentaçãoA corrente da rede de distorção [THD]
> 120 %
AlimentaçãoNominal condicional de curto-circuito corrente [Iq]
< 5 kA
AlimentaçãoProteção contra curto-circuito para os circuitos de saída, externo
Tipo 1 coordenação através do barramento de força' de unidade de alimentação
Seção de alimentaçãoFunção
Unidade de freqüência variável interna de ligação CC e do inversor de IGBT
Seção de alimentaçãoEm-atraso [tNO]
30 - 50 ms
Seção de alimentaçãoOff-delay [tFORA]
15 - 35 ms
Seção de alimentaçãoSobrecarga de corrente (150% de sobrecarga) [euL]
5 Um
Seção de alimentaçãoNota sobre sobrecarga de corrente
a 40 °C
Seção de alimentaçãoNota sobre max. corrente de partida
para 2 segundos
a 40 °C
a 40 °C
Seção de alimentaçãoTensão de saída com Ve[UDois]
0 - ULN
Seção de alimentaçãoFrequência de saída [fDois]
0 - 50/60 (max. 320) Hz
Seção de alimentaçãoFrequência de comutação [fPWM]
Seis
ajustável 1.5 - 16 kHz
ajustável 1.5 - 16 kHz
Seção de alimentaçãoModo De Operação
linear, parametrizáveis
Seção de alimentaçãoResolução de frequência (valor nominal) [Δf]
0,01 Hz
Seção de alimentaçãoCorrente operacional nominalA sobrecarga de 150% [eue]
3.3
Seção de alimentaçãoNota
Corrente operacional nominal a uma frequência de operação de 6 kHz e a uma temperatura ambiente de +40 °C
Seção de alimentaçãoA corrente do Motor limite de [I]
0.66 - 6.6
ajustável a Um
ajustável a Um
Seção de alimentaçãoEficiência [η]
0.95 %
Seção de alimentaçãoMáxima corrente de fuga à terra (PE), sem motor [euPE]
3,5 mA
Seção de alimentaçãoFã
interna, temperatura controlada
opcional LIMA-FÃ-S1 no dissipador de calor, com temperatura controlada
opcional LIMA-FÃ-S1 no dissipador de calor, com temperatura controlada
Seção de alimentaçãoEquipado com
com manual de substituição de mudar
sem ventilador
com a resistência de travagem
sem ventilador
com a resistência de travagem
Motor do alimentadorNota
normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Motor do alimentadorNota
em 400 V, 50 Hz
Motor do alimentadorSobrecarga De 150% [P]
1.1 kW
Motor do alimentadorNota
em 480 V, 60 Hz
Motor do alimentadorSobrecarga De 150% [P]
1,5 HP
Motor do alimentadorAtuador externo de frenagem do motorA quebra de tensão [U]
230/277 V AC -15% / +10% V
Motor do alimentadorAtuador externo de frenagem do motorA corrente de frenagem [I]
≤ 0,6 A
(max. 6-A para 120 ms) Um
(max. 6-A para 120 ms) Um
Motor do alimentadorFunção de frenagemO torque de frenagem [%]
≦ 30 I/Ie
Motor do alimentadorFunção de frenagemAjuste de limiar para o transistor de frenagem [UDC]
765 V DC V
Motor do alimentadorFunção de frenagemFrenagem CC [%]
≦ 100, ajustável I/Ie
Seção de controle
O controle externo de tensão [Uc]
24 V CC - 15 % / + 20 % através da Interface®plug V
Interface/bus de campo (built-in)
AS-Interface®
AS-Interface®
max. o consumo total de energia do AS-Interface® fonte de alimentação (30 V): 250 mA
Especificação: S-7.4
Número de escravos endereços: 31
Especificação: S-7.4
Número de escravos endereços: 31
Verificação de projeto como de acordo com a IEC/EN 61439
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+40 °C
Dados técnicos ETIM 7.0
Dispositivos para distribuição de tabuleiro/montagem em superfície (EG000062) / controlador de Velocidade (EC000256)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / Modular de série do equipamento integrado para o circuito elétrico de distribuidores / controlador de Velocidade ([email protected] [ACN359011])
Método de montagem
Montagem em superfície (gesso)
Cor
Cinza
RAL-número
Zero
Corrente Nominal
3.3
Tensão de saída
0 - 400 V
Número de fases
Três
Controle de potência etapa a menos
Sim
Número de passos
Zero
Elemento básico sem tampa
Sim
Método de operação
Chave
Iluminação
Nenhum
Contacto de comutação
Nenhum
Com sensor de temperatura
Sim
Altura
270 mm
Largura
220 mm
Profundidade
195 mm
Grau de proteção (IP)
IP65
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
