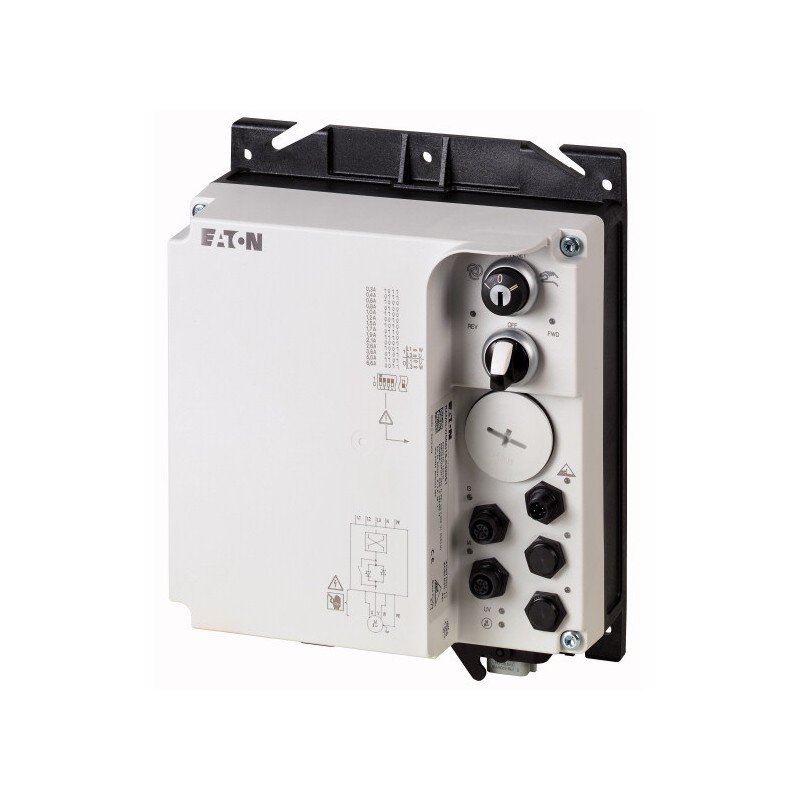

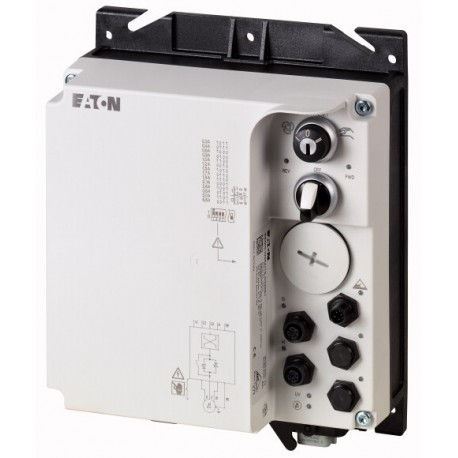

RAMO-W00AI1S-C320S1 150151 EATON ELECTRIC Reversing starter, 3p, 6.6, selection switch, connection below
RAMO-W00AI1S-C320S1
150151
EATON-MOELLER
Reversing starter, 3p, 6.6, selection switch, connection below
Ligação Rápida 4.0; Inversor de Partida do Motor; Até 6,6 A; 400 V
Partida reversível, 6,6 A, AS-Interface®, S-7.4 para 31 módulos
Aparelhos elétricos de baixa tensão > Combinação de acionador de partida de motor/motor de arranque
Acionadores Rapid Link
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Reversão de partida, 6.6 A, AS-Interface®, S-7.4 para 31 de módulos
Reversão de partida, escala de Produto: motor de partida, Descrição: Integrado monitoração do termistor PTC e termo-clique, Duas entradas para sensores, através M12 sockets (max. 150 mA) para parada rápida e interligadas manual de operação, Ligações conectável na seção de potência, Conexão da tensão de alimentação através de cabo adaptador de carreira ou flexível barramento de junção, Diagnóstico e reset no dispositivo e, através da Interface, com AUTO - OFF/RESET - MÃO interruptores de tecla, Com proteção eletrônica do motor para alocados de potência do motor de 0.09 – 3.0 kW (400 V)/0.125 – 3.0 HP (480 V), sem manual de substituição de mudar, tensão Nominal de operação: Ue= 400 VCA 3 fases, 480 VCA 3 fases, tensão de Saída, com Cinco: U2= 400 VCA 3 fases, tensão da Rede (50/60Hz): LSN= 380 (-15%) - 480 (+10%) V, Em 150% de sobrecarga: Ie= 6.6 A, tensão de Rede (50/60Hz): LSN= 380 (-15%) - 480 (+10%) V, atribuída classificação do motor P Observação: em 400 V, 50 Hz, 150 % de Sobrecarga: P= 0,09 - 3 kW, atribuída classificação do motor P Observação: em 480 V, 60 Hz, 150 % de Sobrecarga: P= 0,125 - 3 HP, atribuída classificação do motor P Nota: normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1 em 50 Hz ou 1800 min-1 a 60 Hz, CONFORME o perfil de Interface de cabo: S-7.4 para 31 de módulos, as Normas: IEC/EN 60947-4-2, UL 60947-4-2, Orientação 2011/65/UE (RoHS), Aprovação do CE, aprovação UL, CCC aprovação, Grau de Proteção: IP65, NEMA 12
Programa de entrega
Este item está apenas disponível até 06/30/2020, após o que ele vai ser substituído com o seguinte item: Y7-198529, RAMO5-W200A31-5120S1
A gama de produtos
Partida de Motor
Função básica
Reversão de partida
Tensão operacional nominal [Ue]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
Tensão de saída com Ve[UDois]
= ULN
Tensão da rede (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
A sobrecarga de 150% [eue]
6.6 Um
atribuída classificação do motor P
Nota
em 400 V, 50 Hz
Sobrecarga De 150% [P]
0,09 - 3 kW
Nota
em 480 V, 60 Hz
Sobrecarga De 150% [P]
0,125 - 3 HP
Nota
normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Descrição
Integrado de monitoração do termistor PTC e termo-clique
Duas entradas para sensores, através M12 sockets (max. 150 mA) para parada rápida e interligadas manual de operação
Conexões conectável na seção de alimentação
Conexão da tensão de alimentação através de cabo adaptador de carreira ou flexível barramento de junção
Diagnóstico e reset no dispositivo e através da Interface
com AUTO - OFF/RESET - MÃO interruptores de tecla
Com proteção eletrônica do motor para alocados de potência do motor de 0.09 – 3.0 kW (400 V)/0.125 – 3.0 HP (480 V)
Duas entradas para sensores, através M12 sockets (max. 150 mA) para parada rápida e interligadas manual de operação
Conexões conectável na seção de alimentação
Conexão da tensão de alimentação através de cabo adaptador de carreira ou flexível barramento de junção
Diagnóstico e reset no dispositivo e através da Interface
com AUTO - OFF/RESET - MÃO interruptores de tecla
Com proteção eletrônica do motor para alocados de potência do motor de 0.09 – 3.0 kW (400 V)/0.125 – 3.0 HP (480 V)
Interface/bus de campo (built-in)
AS-Interface®
COMO o perfil de Interface cabo
S-7.4 para 31 de módulos
Dados técnicos
Geral
Normas
IEC/EN 60947-4-2
UL 60947-4-2
Orientação 2011/65/UE (RoHS)
Aprovação do CE
Aprovação UL
CCC aprovação
UL 60947-4-2
Orientação 2011/65/UE (RoHS)
Aprovação do CE
Aprovação UL
CCC aprovação
Climáticas de verificação [ρw]
< 95%, sem condensação
IEC/EN 50178 %
IEC/EN 50178 %
Temperatura ambienteTemperatura de funcionamento min.
-10 °C
Temperatura ambienteTemperatura de funcionamento max.
+55 °C
Temperatura ambienteArmazenamento [ϑ]
-30 - +70 °C
Categoria de sobretensão
III
Nominal de impulso atmosférico tensão [Uimp]
4 kV
O nível de interferência de rádioAmbiente (EMC)
Dispositivo de classe de Um
O nível de interferência de rádiomáximo comprimento do cabo do motor [I]
10 m
Mecânica, resistência ao choque
1000 choques por eixo, semi-senoidal de 15 g/ms 11
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
Vibração
Freqüência de oscilação: de 10 a 150 Hz
Amplitude de 0,15 mm: 6 Hz
A Amplitude de transição, a frequência de aceleração: 57 Hz
IEC/EN 60068-2-6
Amplitude de 0,15 mm: 6 Hz
A Amplitude de transição, a frequência de aceleração: 57 Hz
IEC/EN 60068-2-6
Posição de montagem
Vertical
Altitude
0 - 1000 m acima do nível do mar
acima de 1000 m com 1% de redução de desempenho por 100 m
max. 2000 m m
acima de 1000 m com 1% de redução de desempenho por 100 m
max. 2000 m m
Grau de Proteção
IP65
NEMA 12
NEMA 12
Circuito principal
AlimentaçãoTensão operacional nominal [Ue]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
AlimentaçãoTensão da rede (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
AlimentaçãoCorrente de entrada (150% de sobrecarga) [euLN]
6.6 Um
AlimentaçãoConfiguração do sistema
Tensão AC
Centro-ponto de aterramento de rede em estrela (TN-S de rede)
Fase-sistema de aterramento, sistemas de alimentação de CA não são permitidos.
Centro-ponto de aterramento de rede em estrela (TN-S de rede)
Fase-sistema de aterramento, sistemas de alimentação de CA não são permitidos.
AlimentaçãoFrequência de alimentação [fLN]
50/60 Hz
AlimentaçãoFaixa de freqüência [fLN]
47 - 63 Hz (± 0%) Hz
AlimentaçãoChave de alimentação-em freqüência
No máximo uma vez a cada 60 segundos
AlimentaçãoNominal condicional de curto-circuito corrente [Iq]
< 10 kA
AlimentaçãoProteção contra curto-circuito para os circuitos de saída, externo
Tipo 1 coordenação através do barramento de força' de unidade de alimentação
Seção de alimentaçãoFunção
Reversão de partida com relés, tiristores e contactos de derivação, de 2 fases controladas
Seção de alimentaçãoEm-atraso [tNO]
20 - 35 ms
Seção de alimentaçãoOff-delay [tFORA]
20 - 35 ms
Seção de alimentaçãoVida útil mecânica [Operações]
AC3: > 10.000.000
Seção de alimentaçãoVida útil elétrica [Operações]
AC3: > 10.000.000
Seção de alimentaçãoCiclo de sobrecarga
AC-53.o-c
Seção de alimentaçãoTensão de saída com Ve[UDois]
= ULN
Seção de alimentaçãoFrequência de saída [fDois]
= fLNHz
Seção de alimentaçãoCorrente operacional nominalA sobrecarga de 150% [eue]
6.6 Um
Seção de alimentaçãoA corrente do Motor limite de [I]
0.3 - 6.6
ajustável a Um
ajustável a Um
Seção de alimentaçãoEquipado com
sem manual override switch
Motor do alimentadorNota
normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Motor do alimentadorNota
em 400 V, 50 Hz
Motor do alimentadorNota
em 480 V, 60 Hz
Seção de controle
O controle externo de tensão [Uc]
24 V CC - 15 % / + 20 % através da Interface®plug V
Interface/bus de campo (built-in)
AS-Interface®
AS-Interface®
max. o consumo total de energia do AS-Interface® fonte de alimentação (30 V): 250 mA
Especificação: S-7.4
Número de escravos endereços: 31
Especificação: S-7.4
Número de escravos endereços: 31
Verificação de projeto como de acordo com a IEC/EN 61439
Temperatura de funcionamento min.
-10 °C
Temperatura de funcionamento max.
+55 °C
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / partida do Motor/Motor de acionador de combinação (EC001037)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor de fuga / partida do Motor, combinação ([email protected] [AJZ718013])
Tipo de acionador de motor
Reversão de partida
Com um curto-circuito lançamento
Sim
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Nominal de operação de alimentação em AC-3, 230 V, 3 fases
0 kW
Nominal de operação de alimentação em AC-3, 400 V
3 kW
Potência nominal, 460 V, 60 Hz, 3-fase
2.238 kW
Potência nominal, 575 V, 60 Hz, 3-fase
0 kW
Operação de corrente nominal Ie
6.6 Um
Operação de corrente nominal em AC-3, 400 V
6.6 Um
Sobrecarga de lançamento configuração atual
0.3 - 6.6 Um
Nominal condicional de curto-circuito corrente, tipo 1, 480 Y/277 V
65000 Um
Nominal condicional de curto-circuito corrente, tipo 1, 600 Y/347 V
0
Nominal condicional de curto-circuito a corrente, o tipo 2, 230 V
0
Nominal condicional de curto-circuito a corrente, o tipo 2, 400 V
0
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato normalmente fechado
Zero
Temperatura ambiente, o limite superior de funcionamento
55 °C
Compensação de temperatura de protecção contra sobrecarga
Sim
Lançamento de classe
CLASSE 10
Tipo de conexão elétrica do circuito principal
Outros
Tipo de conexão elétrica para auxiliar e controle de circuito de corrente
Outros
Montagem em trilho possível
Nenhum
Com transformador
Nenhum
Número de posições de comando
Dois
Adequado para parada de emergência
Nenhum
Coordenação de classe de acordo com a norma IEC 60947-4-3
Classe 1
Número de luzes de indicador
Zero
Reset externo possível
Sim
Com fusível
Nenhum
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Doze
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Sim
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Largura
220 mm
Altura
270 mm
Profundidade
120 mm
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
