> EATON - MOELLER>Proteção contra sobrecorrente eletrônica>PXS24S-e2/F/ORT PXS24S02A002 ELECTRIC Protec. Sobrecorrente Eletrônica para 24V DC, fixo 2A com sinal ..
Produto anterior Próximo produto

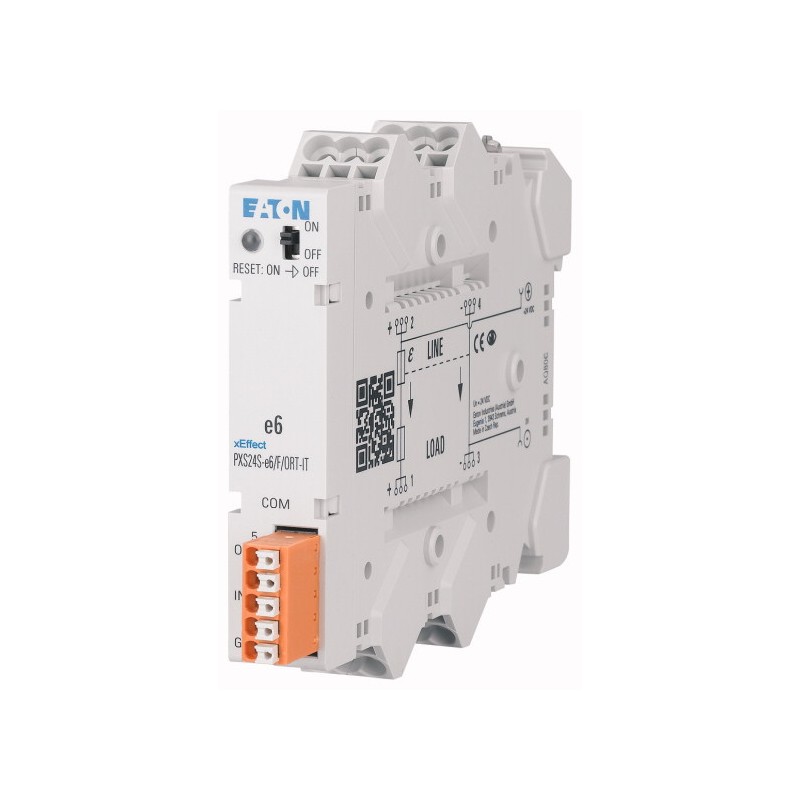

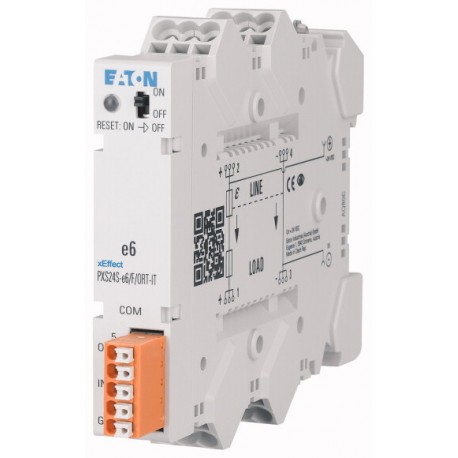

PXS24S-e2/F/ORT PXS24S02A002 EATON ELECTRIC Protec. Sobrecorrente Eletrônica para 24V DC, fixo 2A com sinal .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PXS24S-e2/F/ORT PXS24S02A002 EATON ELECTRIC Protec. Sobrecorrente Eletrônica para 24V DC, fixo 2A com sinal ..

PXS24S-e2/F/ORT

PXS24S02A002

EATON-MOELLER

Protec. Sobrecorrente Eletrônica para 24V DC, fixo 2A com sinal de disparo, comunicação, sem terminais de alimentação

Protec. Sobrecorrente eletrônica para 24V DC, fixa 2A com sinal

PXS24S-e2/F/ORT - Proteção Eletrônica de Sobrecorrente Fixa 24 V DC com Saída de Sinal de Viagem, Entrada de Controle, Sem Terminais de Alimentação

Mais detalhes


Relés > Dispositivo de controle de corrente

Proteção contra sobrecorrente eletrônica

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Proteção contra sobrecorrente para 24V DC, correção 2A com desarmado sinal de fora, o controle, colocar, w/s terminais da fonte
De confiança modular elektronic proteção de sobrecorrente para 24V DC, sistemas de barramento simples solução, fixa ou variável, amperages, opcionalmente, com controle de entrada e tropeçou mensagem de saída, o plug-in de terminais (+ 24V e 0V) para até 3 cargas, design robusto, e local (opcional) remoto-controlável

Programa de entrega

Função básica
Engenharia de automação 24V
Número de canais
Um
Protecção
Eletrônico
Corrente nominal [eun]
2
Nominal tensão de operação [Un]
24 V
Padrão/Aprovação
CE
UL508

Dados técnicos

Elétrica
Tensão operacional [UB]
24V DC (15 .. 30V DC)
Corrente operacional nominal correcção [euN]
2
Sobrecarga de corrente e a corrente de curto-circuito viagem
Tipo de 1,3 x INcom o active limitação de corrente
Tempo de viagem para o desarme eletrônico
470 ms
Cargas capacitivas
Até 20.000 µF
As cargas indutivas
Até 13
Mecânica
Largura
17,5 mm
Profundidade
119.2 mm
TerminaisTerminais De Saída
3x de CARGA (+) e 3x GND (-)
TerminaisTipo de Terminal:
Empurre terminais
TerminaisA capacidade do Terminal
2.5 (flexível com anilhas)
4 (rígida) mm2
Conector de comunicaçãoConector de comunicação
Duas remoto de sinalização de saídas (internamente conectados uns com os outros)
Duas remoto sinalização entradas (internamente conectados uns com os outros)
1x GND
Conector de comunicaçãoTipo de Terminal:
Empurre terminais
Conector de comunicaçãoA capacidade do Terminal
0.75 (flexível com virola)
1.5 (rígida) mm2
Conector de comunicaçãoRemoto de sinalização de saída
Acionado
Via conector de comunicação (em conformidade com a IEC 61131-2), classe: 0,1 A
Type1/Tipo2 e Tipo3
Entradas digitais
Um max. de 30 de PXS24V podem ser conectados simultaneamente
De fontes de som externas de até 0,2 A@24 V (EATON RMQ série, etc.)
Conector de comunicaçãoEntrada do controlo remoto
On/Off/Reset
Via conector de comunicação (em conformidade com a IEC 61131-2), tipo 1/tipo 3
Um max. de 30 de PXS24V podem ser conectados simultaneamente
Conector de comunicaçãoSequencial de controle
Via conector de comunicação
Barramentos
LINHA (+) e GND (-); max 60A em vários comprimentos de até 1m
Montagem
encaixe em trilho de montagem TH35 (EN 60715)
LED de Status
De duas cores
Verde = OK; Vermelho = Acionado
OFF = Canal não em operação
Deslize o interruptor
On/Off/Reset
Campo de texto
17,5 x 6 mm
Grau de Proteção
IP20
Temperatura ambiente
-30 - +55 °C
Permitido o armazenamento e o transporte temperaturas
-40 - +100 °C
Da Base de dados de dimensão
De 92,5 mm

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
2
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0,4 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Relés (EG000019) / Corrente relé de monitoração (EC001440)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / Actual equipamento de monitorização ([email protected] [AKF096014])
Tipo de conexão elétrica
Plug-in de conexão
Com destacável grampos
Nenhum
Única fase atual possível
Nenhum
Três-fase atual possível
Nenhum
Única fase mais atual possível
Nenhum
Três-fase mais atual possível
Nenhum
Fase única histerese possível
Nenhum
Três-fase de histerese possível
Nenhum
Contém a função DC-tensão em corrente
Nenhum
Contém a função DC-tensão, sobre a corrente
Sim
A função DC-corrente histerese
Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
16 - 30 V
Tipo de tensão para acionamento
DC
Atual faixa de medição
0 - 2,6
Min. ajustável com atraso na energização tempo
0 s
Max. permitido atraso na energização tempo
0 s
Min. ajustável fora do tempo de atraso
0 s
Max. permitida fora do tempo de atraso
0 s
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato
Zero
Transformadores de corrente externos
Nenhum
Largura
18 mm
Altura
93 mm
Profundidade
127 mm
