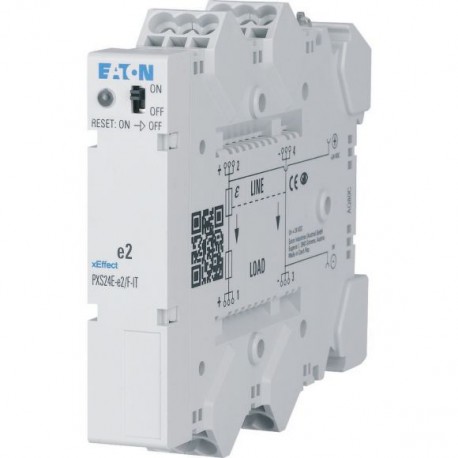

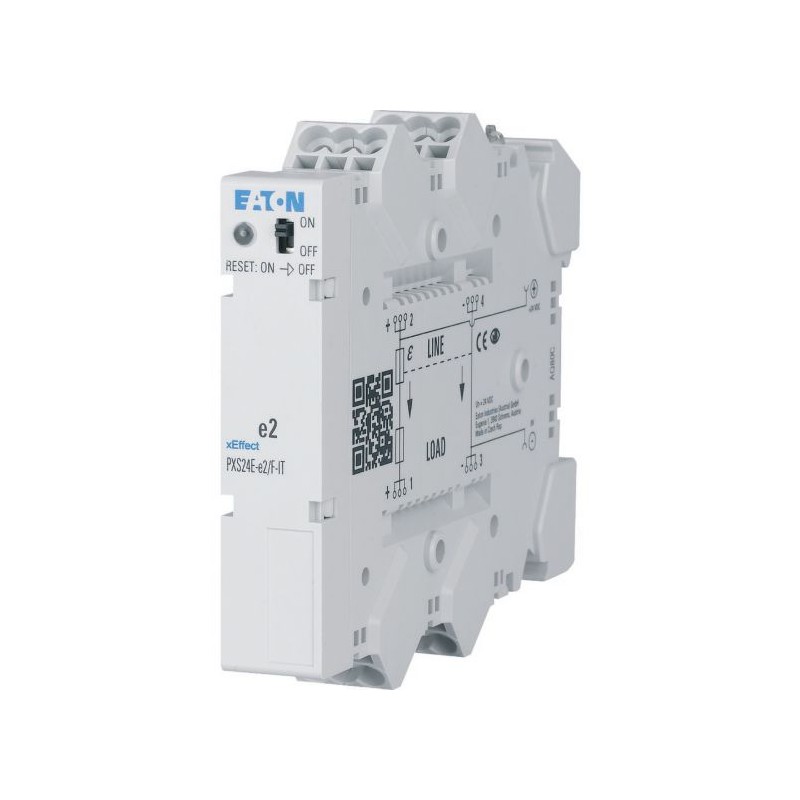

PXS24E-e2/F-IT PXS24E02A001 EATON ELECTRIC PXS24E02A001 PXS24E-e2/F-É
PXS24E-e2/F-IT
PXS24E02A001
PXS24E02A001
EATON-MOELLER
PXS24E02A001 PXS24E-e2/F-É
Protec. Sobrecorrente eletrônica para 24V DC, terminais fixos 2A +
PXS24E-e2/F-IT - Proteção Eletrónica de Sobrecorrente para 24 VDC, Fixo 2 A com Terminais de Alimentação
Proteção modular confiável contra sobrecorrente para sistemas de 24 V DC, solução de barramento simples, amperagens fixas ou variáveis, opcionalmente com entrada de controle e saída de mensagem de disparo, terminais conectáveis (+ 24 V e 0 V) para até 3 cargas, design robusto, local e (opcional) controlável remotamente
Relés > Dispositivo de controle de corrente
Proteção contra sobrecorrente eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Proteção contra sobrecorrente para 24V DC, correção 2A com terminais de alimentação
De confiança modular elektronic proteção de sobrecorrente para 24V DC, sistemas de barramento simples solução, fixa ou variável, amperages, opcionalmente, com controle de entrada e tropeçou mensagem de saída, o plug-in de terminais (+ 24V e 0V) para até 3 cargas, design robusto, e local (opcional) remoto-controlável
Programa de entrega
Função básica
Engenharia de automação 24V
Número de canais
Um
Protecção
Eletrônico
Corrente nominal [eun]
2
Nominal tensão de operação [Un]
24 V
Padrão/Aprovação
CE
UL508
UL508
Dados técnicos
Elétrica
Tensão operacional [UB]
24V DC (15 .. 30V DC)
Corrente operacional nominal correcção [euN]
2
Sobrecarga de corrente e a corrente de curto-circuito viagem
Tipo de 1,3 x INcom o active limitação de corrente
Tempo de viagem para o desarme eletrônico
470 ms
Cargas capacitivas
Até 20.000 µF
As cargas indutivas
Até 13
Mecânica
Largura
17,5 mm
Profundidade
119.2 mm
TerminaisTerminais de entrada
3x de LINHA (+) e 3x GND (-)
TerminaisTerminais De Saída
3x de CARGA (+) e 3x GND (-)
TerminaisTipo de Terminal:
Empurre terminais
TerminaisA capacidade do Terminal
2.5 (flexível com anilhas)
4 (rígida) mm2
4 (rígida) mm2
Barramentos
LINHA (+) e GND (-); max 60A em vários comprimentos de até 1m
Montagem
encaixe em trilho de montagem TH35 (EN 60715)
LED de Status
De duas cores
Verde = OK; Vermelho = Acionado
OFF = Canal não em operação
Verde = OK; Vermelho = Acionado
OFF = Canal não em operação
Deslize o interruptor
On/Off/Reset
Campo de texto
17,5 x 6 mm
Grau de Proteção
IP20
Temperatura ambiente
-30 - +55 °C
Permitido o armazenamento e o transporte temperaturas
-40 - +100 °C
Da Base de dados de dimensão
De 92,5 mm
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
2
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0,4 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Relés (EG000019) / Corrente relé de monitoração (EC001440)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / Actual equipamento de monitorização ([email protected] [AKF096014])
Tipo de conexão elétrica
Plug-in de conexão
Com destacável grampos
Nenhum
Única fase atual possível
Nenhum
Três-fase atual possível
Nenhum
Única fase mais atual possível
Nenhum
Três-fase mais atual possível
Nenhum
Fase única histerese possível
Nenhum
Três-fase de histerese possível
Nenhum
Contém a função DC-tensão em corrente
Nenhum
Contém a função DC-tensão, sobre a corrente
Sim
A função DC-corrente histerese
Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
16 - 30 V
Tipo de tensão para acionamento
DC
Atual faixa de medição
0 - 2,6
Min. ajustável com atraso na energização tempo
0 s
Max. permitido atraso na energização tempo
0 s
Min. ajustável fora do tempo de atraso
0 s
Max. permitida fora do tempo de atraso
0 s
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato
Zero
Transformadores de corrente externos
Nenhum
Largura
18 mm
Altura
93 mm
Profundidade
127 mm
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Com braçadeiras destacáveis (EF003340) | Não |
| Fonte de alimentação externa necessária (EF003292) | Não |
| Faixa de medição de corrente (EF000417) | 0 A |
| Possível subintensidade de corrente monofásica (EF003405) | Não |
| Possível subintensidade trifásica (EF003406) | Não |
| Possível sobreintensidade de corrente monofásica (EF003407) | Não |
| Sobreintensidade trifásica possível (EF003408) | Não |
| Possível histerese monofásica (EF003394) | Não |
| Possível histerese trifásica (EF003395) | Não |
| Contém função DC-tensão subintensidade (EF003409) | Não |
| Contém uma função de sobreintensidade de tensão DC (EF003410) | Sim |
| Função histerese de corrente contínua (EF003411) | Não |
| Tempo de atraso min. ajustável de tempo na energização (EF008190) | 0 s |
| Tempo de atraso máx. permitido de tempo na energização (EF008189) | 0 s |
| Tempo de atraso de min. ajustável (EF008192) | 0 s |
| Tempo de atraso da max. permitido (EF008191) | 0 s |
| Transformador de corrente externo (EF001923) | Não |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 1 |
| Número de contatos como inversores (EF008257) | 0 |
| Largura (EF000008) | 18 mm |
| Altura (EF000040) | 93 mm |
| Profundidade (EF000049) | 127 mm |
