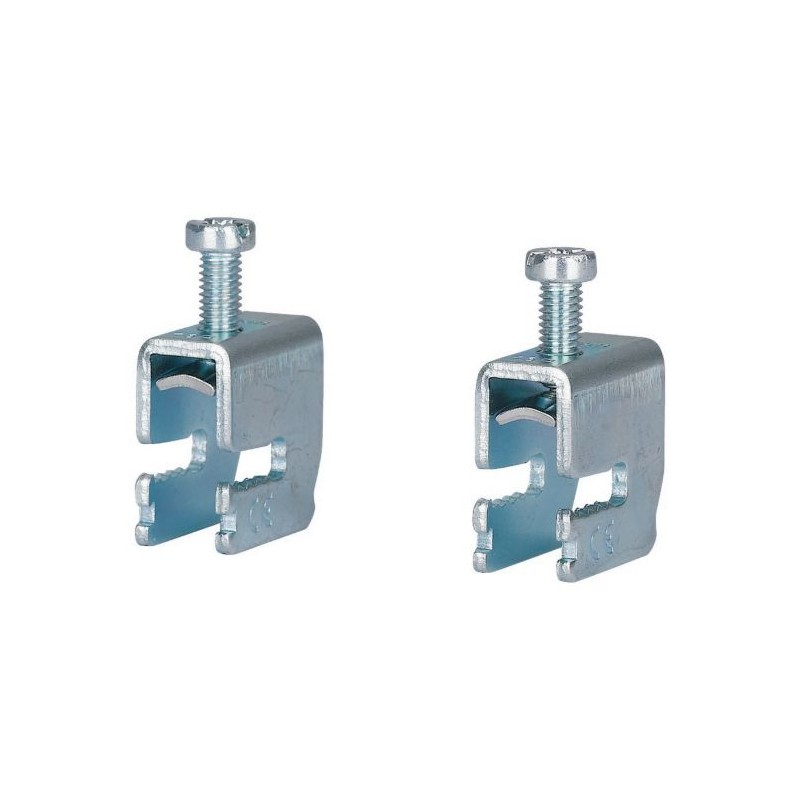

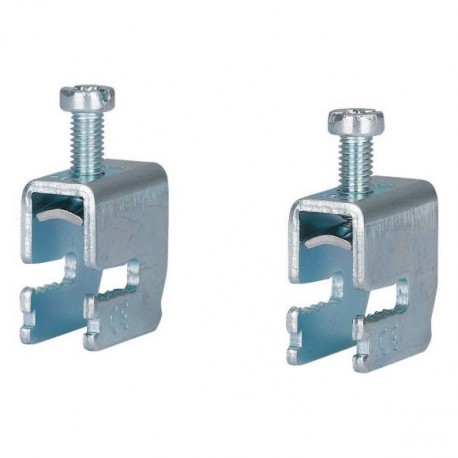

PXS24-IT PXS24ACC0001 EATON ELECTRIC PXS24ACC0001 PXS24-É Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PXS24-IT PXS24ACC0001 EATON ELECTRIC PXS24ACC0001 PXS24-É

PXS24-IT

PXS24ACC0001

PXS24ACC0001

EATON-MOELLER

PXS24ACC0001 PXS24-É

2.5-16mm2 Terminal de alimentação para PXS24-BB

Eaton Moeller series xEffect - PXS24 Electronic Protection Module. Feed-in terminals 2,5-16qmm for PXS24-BB

Acessórios para fusível PXS24 24V; Terminal de alimentação diretamente no barramento, 2,5 -16 mm2, máx. 60 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Proteção contra sobrecorrente eletrônica

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $8.60
Preço unitário: $8.60
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series xEffect - PXS24 busbar terminal
Catalog Number
PXS24ACC0001
EAN
9010238037311
UPC
786689167677
Product Length/Depth
35 mm
Product Height
12 mm
Product Width
24 mm
Product Weight
0.022 kg
Compliances
RoHS conform
Certifications
EN45545-2
IEC 61373
Model Code
PXS24-IT

Delivery program

Type
Automation engineering 24V
Amperage rating
60 A

Technical data - electrical

Voltage rating
24 V DC (15 V DC - 30 V DC)
Rated operational current
60 A
Rated operational current (Ie) - max
60 A

Technical data - mechanical

Mounting method
Can be snapped onto PXS24 modules
Number of channels
0
Busbar thickness - min
0 mm
Busbar thickness - max
0 mm
Busbar width - min
0 mm
Busbar width - max
0 mm
Conductor cross section - max
16 mm²
Width clamp
7 mm

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-30 °C - 55 °C
Permitted storage and transport temperature - min
-40 °C
Permitted storage and transport temperature - max
100 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Functions
Automation engineering 24V
Suitable for
Round conductor connection
T-rail

ETIM for PXS24ACC0001 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 0 mm
Largura do barramento (EF007219) 0 mm
Adequado para (EF000073) Calha em T
Braçadeira de largura (EF007092) 7 mm
Máx. seção transversal do condutor (EF004969) 16 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 60 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Não
Adequado para conexão com condutor de fita (EF007242) Não
