> EATON - MOELLER>SN3-100-BV8 100641 ELECTRIC Moni estabilizada fonte de energia
Produto anterior Próximo produto

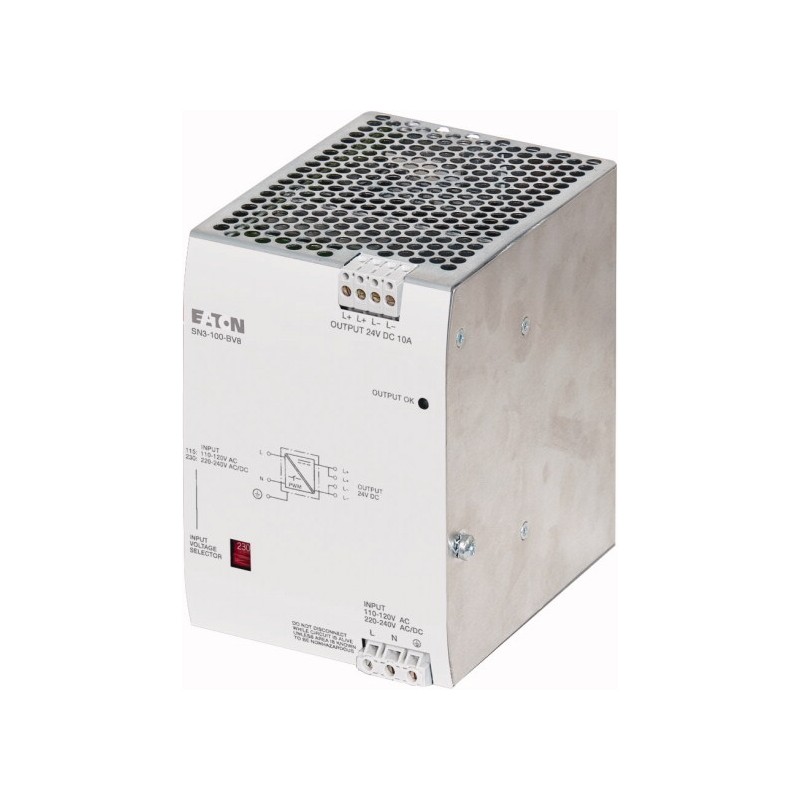

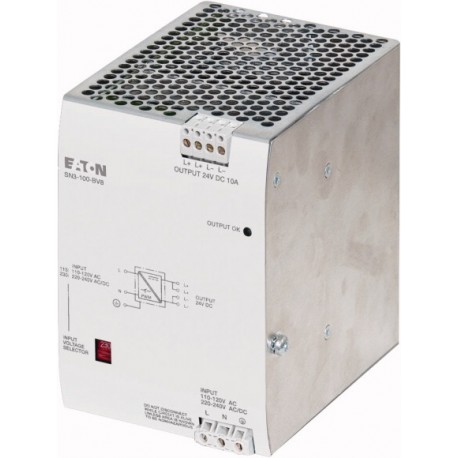

SN3-100-BV8 100641 EATON ELECTRIC Moni estabilizada fonte de energia Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SN3-100-BV8 100641 EATON ELECTRIC Moni estabilizada fonte de energia

SN3-100-BV8

100641

EATON-MOELLER

Moni estabilizada fonte de energia

Comutação do modo de fonte de alimentação de 110-120VAC/220-240VAC/24VDC, 10A

Unidade de fonte de alimentação de comutação de modo comutado pulsado primário, faixa de tensão de entrada: 85-132VAC ou 184-264VAC ou 220-350VDC, tensão de saída 24VDC fixa, corrente de saída nominal 10A, reservas de energia de até 50%, até 5 dispositivos podem ser conectados em paralelo para aumentar a potência e para redundância, alta eficiência de até 90%

Mais detalhes


Controladores industriais (PLC) > Fonte de alimentação para sistema PLC

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 SN3 de comutação de modo de unidades de fonte de alimentação
Descrição
 Principal pulsado de fornecimento de energia, reserva de energia de até 50 %
Até 5 dispositivos podem ser colocados em paralelo para aumentar o poder e para redundância
Fases
 Fase única
Faixa de tensão de entrada
 85 - 132 V AC
184 - 264 V CA
220 - 350 V DC
Instruções
 No
Geral
Normas
 PT 61204, 2006/95/EC, 2004/108/EC, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950)
Grau de proteção
Compartimentos
 IP20
Terminais
 IP20
Classe de proteção
 de acordo com a EN 61140, Classe 1
Montagem
 Trilho DIN (norma IEC/EN 60715), encaixe de fixação
Posição de montagem
 Horizontal
Dissipação de calor
 W nenhuma parte.
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 0
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 29
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Atende a norma de produto.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
PLC (EG000024) / PLC sistema de alimentação (EC000599)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS sistema de alimentação ([email protected] [AKE532011])
Tensão de entrada AC 50 Hz
 V 85 - 264
Tensão de entrada AC 60 Hz
 V 85 - 264
Tensão de entrada CC
 V 220 - 350
Tipo de tensão (tensão de entrada)
 AC/DC
Max. corrente de entrada AC 50 Hz
 Um 4.2
Max. corrente de entrada CA 60 Hz
 Um 4.2
Max. corrente de entrada DC
 Um 1.22
Tipo de tensão de saída
 DC
Tensão de saída AC 50 Hz
 V 0 - 0
Tensão de saída CA 60 Hz
 V 0 - 0
Tensão de saída DC
 V 0 - 0
Max. corrente de saída AC 50 Hz
 Um 0
Max. corrente de saída AC 60 Hz
 Um 0
Max. a corrente de saída da C.C.
 Um 10
Redundância
 Sim
Adequado para funções de segurança
 Sim
Largura
 mm 130
Altura
 mm 130
Profundidade
 mm 90
Dimensões
IL05012004Z (IL05012004Z) unidade de fonte de Alimentação
>>

ETIM for 100641 PLC´s (EC000599)
Característica Valor
Tensão de entrada em AC 50 Hz (EF007118) 85 V
Tensão de entrada em AC 60 Hz (EF007119) 85 V
Tensão de entrada em DC (intervalo) (EF007120) 220 V
Tipo de tensão (tensão de entrada) (EF003033) AC/DC
Máx. corrente de entrada AC 50 Hz (EF007360) 4.2 A
Máx. corrente de entrada AC 60 Hz (EF007361) 4.2 A
Máx. corrente de entrada DC (EF007362) 1.22 A
Tipo de tensão de saída (EF008222) AC/DC
Tensão de saída AC de 50 Hz (EF006999) 0 V
Tensão de saída AC de 60 Hz (EF007000) 0 V
Tensão de saída DC (EF007001) 0 V
Máx. corrente de saída AC 50 Hz (EF007351) 0 A
Máx. corrente de saída AC 60 Hz (EF007352) 0 A
Máx. corrente de saída DC (EF007353) 10 A
Redundância (EF003156) Sim
Adequado para funções de segurança (EF001597) Sim
Largura (EF000008) 90 mm
Altura (EF000040) 130 mm
Profundidade (EF000049) 130 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
