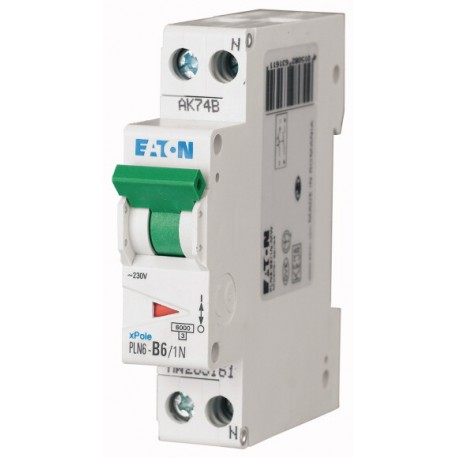

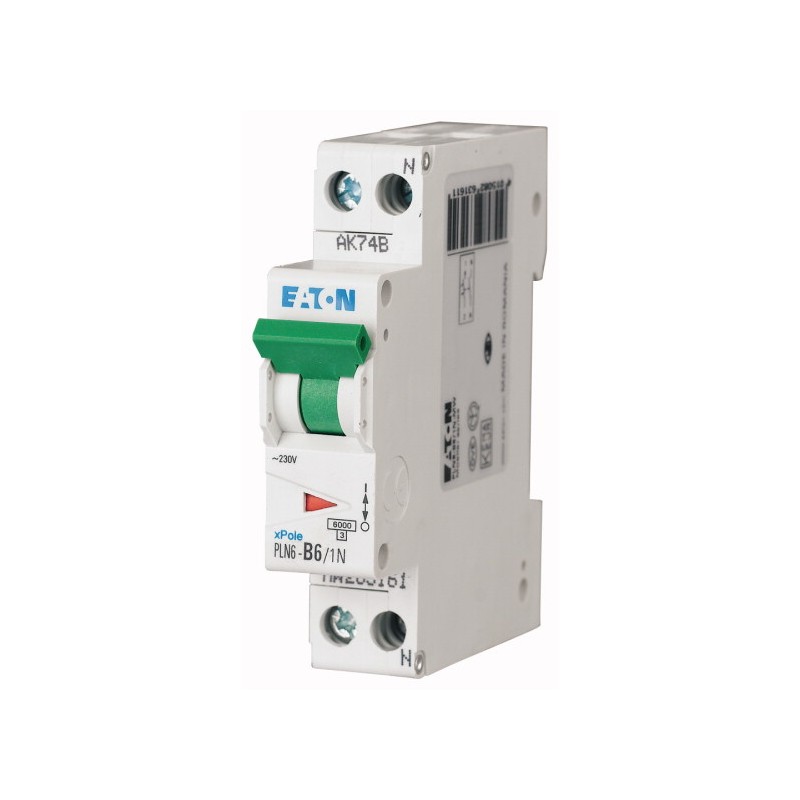

PLN6-C2/1N-DE 263277 EATON ELECTRIC Int. magnetotérmico, 1P+N, curva C, 2A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PLN6-C2/1N-DE 263277 EATON ELECTRIC Int. magnetotérmico, 1P+N, curva C, 2A

PLN6-C2/1N-DE

263277

EATON-MOELLER

Int. magnetotérmico, 1P+N, curva C, 2A

Int. magnetotérmico 6kA, 1P+N (1 UM), curva C, 2A

Disjuntor miniatura (MCB), 2A, 1pole+N, tipo C recurso

Disjuntor miniatura (MCB), PLN6, 1 pólo+N, característica de disparo: C, corrente nominal In: 2 A, capacidade nominal de comutação de acordo com IEC/EN 60898-1: 6 kA, Aparelhagem para aplicações residenciais e comerciais

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Terciário

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto.

Vá para o produto alternativo: FAZ-PN-C2/1N 279154

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Disjuntor miniatura (MCB), 2A, 1pole+N, tipo C recurso

A verificação do projeto de acordo com a norma IEC/EN 61439

Corrente de operação nominal especificada na dissipação de calor [In]
2 Um
A dissipação de calor por polo, dependente da corrente [Pvideira]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvideira]
1.4 W
Estática da dissipação de calor, não dependente da corrente [Pvs]
0 W
A dissipação de calor da capacidade [Pdiss]
0 W
Temperatura de operação min.
-25 °C
Ambiente de funcionamento temperatura máx.
+55 °C
linear, +1 °C, os resultados de 0,5% de redução da capacidade de condução de corrente

Dados técnicos ETIM 7.0

Os disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
Engenharia elétrica, automação, controle de processos, engenharia, instalação Elétrica, o dispositivo / disjuntor Miniatura sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905014])
Liberação do recurso
C
Número de pólos (total)
Dois
Número de pólos protegidos
Um
Corrente nominal
2 Um
Tensão nominal
230 V
Tensão nominal de isolamento Ui
440 V
Nominal suportada de impulso Uimp tensão
4 kV
Nominal de curto-circuito poder de corte Icn EM 60898 a 230 V
6 kA
Nominal de curto-circuito poder de corte Icn EM 60898 a 400 V
6 kA
Nominal de curto-circuito poder de corte Icu IEC 60947-2 a 230 V
0 kA
Nominal de curto-circuito poder de corte Icu IEC 60947-2 a 400 V
0 kA
Tensão de tipo
CA
Frequência
50 - 60 Hz
Limitação de corrente de classe
Três
Adequado para montagem embutida
Não
Simultaneamente comutação N-neutro
Sim
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamento adicional
Sim
Largura em número de separações modulares
Um
Construído em profundidade
70.5 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante o funcionamento
-25 - 55 °C
Conectável condutor de seção transversal multi-cabo
1 - 25 mm2
Conectável condutor seção transversal do núcleo sólido
1 - 25 mm2

ETIM for 263277 Disjuntores e fusíveis (EC000042)
Característica Valor
Profundidade incorporada (EF000218) 70.5 mm
Curva de funcionamento (EF000889) C
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 1
Corrente nominal especificada (EF000227) 2 A
Tensão especificada de funcionamento (EF000228) 230 V
Tensão nominal de isolamento Ui (EF001366) 440 V
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556) 6 kA
Tipo de tensão (EF000187) AC
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555) 6 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557) 0 kA
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558) 0 kA
Frequência (intervalo) (EF000416) 50 Hz
Classe de limitação de energia (I²t) (EF002568) 3
Instalação à face (EF007517) Não
Comutação simultânea de neutro N (EF005997) Sim
Categoria de sobretensão (EF002569) 3
Grau de poluição (EF002570) 2
Possibilidade de equipamento adicional (EF008148) Sim
Largura em número de módulos (EF002950) 1
Grau de proteção (IP) (EF005474) IP20
Temperatura ambiente durante a operação (EF007515) -25 °C
Secção da ligação de cabo flexível (EF007343) 1 mm²
Secção da ligação de cabo rígido (EF007337) 1 mm²
Antideflagrante (EF004663) Não
