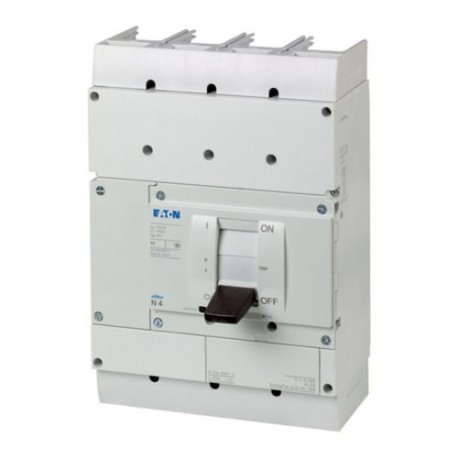

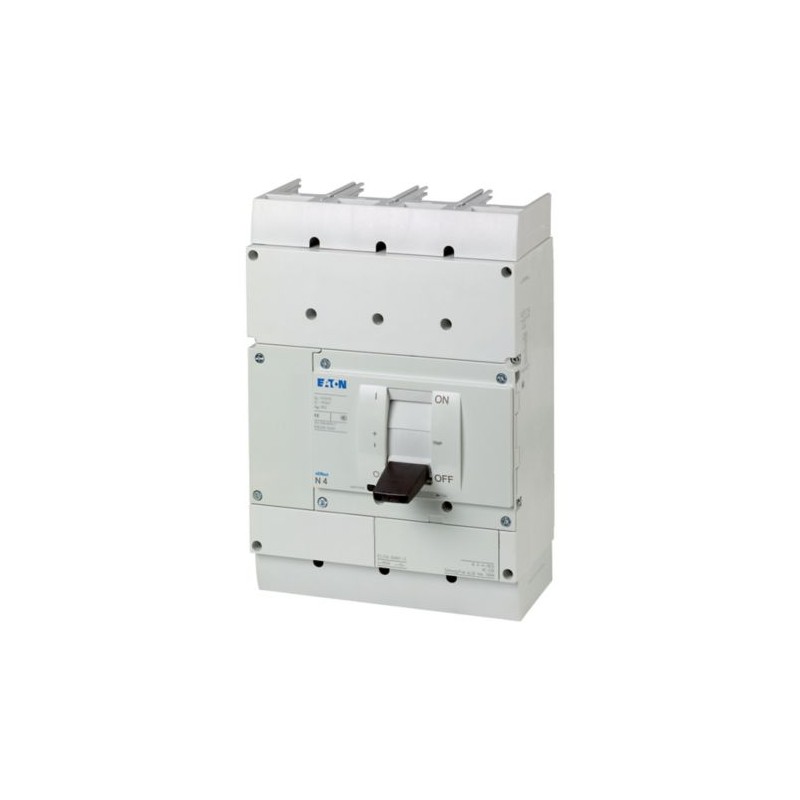

Interruptores-seccionadores
Tensão nominal de operação, max. [Ue]
1000 V DC
Nominal ininterrupta corrente de terminal jumpersa 40°
Um mil duzentos e cinqüenta
Nominal ininterrupta corrente de terminal jumpersa 65°
Um mil duzentos e cinqüenta
Nominal ininterrupta corrente de terminal jumpers
Valores nominal ininterrupta de corrente a 65 °C incluem os jumpers.
Categoria de utilização
DC-22A
Corrente operacional nominal [eue]DC 22-A [Ie]
1250 A
Corrente operacional nominal [eue]DC-21B [EUe]
1400 CSA
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1250 V
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Nominal de curta duração admissível corrente
Max. frequência de operação
60 Ops/h
Vida útil mecânica [Operações]
Dez mil
Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão
Equipamento padrão
Conexão a parafuso
Rodada condutor de cobreTúnel de terminalEncalhado4-furo
4 x (50 - 240) mmDois
Rodada condutor de cobreTerminais de parafusoDireto no switchEncalhado
1 x (120 - 185)
4 x (50 - 185) mmDois
Rodada condutor de cobreTerminais de parafusoMódulo de placaÚnico furo [min.]
1 x (120 - 300) mmDois
Rodada condutor de cobreTerminais de parafusoMódulo de placaÚnico furo [max.]
2 x (95 - 300) mmDois
Rodada condutor de cobreTerminais de parafusoMódulo de placaDuplo orifício [min.]
2 x (95 - 185) mmDois
Rodada condutor de cobreTerminais de parafusoMódulo de placaDuplo orifício [max.]
4 x (35 - 185) mmDois
Rodada condutor de cobreTerminais de parafusoConexão de largura de extensãoConexão de largura de extensão
4 x 300
6 x (95 - 240) mmDois
Al condutores, Cu caboTúnel de terminalEncalhado4-furo
4 x (25 - 240) mmDois
Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
(2x) 10 x 50 x 1,0 mm
Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
(2x) 10 x 50 x 1,0 mm
Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2x) 10 x 80 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [max.]
(2x) 10 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Módulo de placaÚnico furo
(2x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
(2x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
(2x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2x) 10 x 80 x 1,0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
2 x (50 x 10)
2 x (80 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaFuro duplo
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [min.]
60 x 10 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (10 x 80) mm
