> EATON - MOELLER>NZM Molded Case Automatic Switches >NZMS2-M80-SVE 113299 ELECTRIC Interruptor automático para motor, de encaixe (sem zocalo), 3P, Iu: 80A
Produto anterior Próximo produto

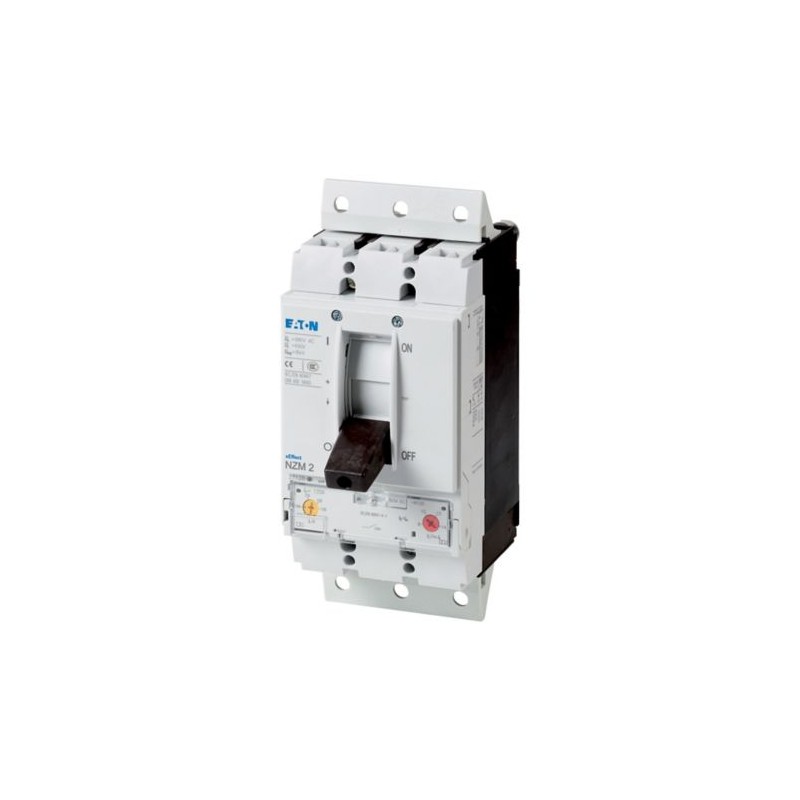

NZMS2-M80-SVE 113299 EATON ELECTRIC Interruptor automático para motor, de encaixe (sem zocalo), 3P, Iu: 80A

NZMS2-M80-SVE

113299

EATON-MOELLER

Interruptor automático para motor, de encaixe (sem zocalo), 3P, Iu: 80A

NZM int., para motor, plug-in (sem zocalo), 3P, Iu: 80A

Disjuntor 3-pole 80A, proteção do motor, unidade removível

Mais detalhes


NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Disjuntor 3-pólo 80A, proteção do motor, gaveta extraível
Disjuntores do NZM..-série M de cobrir todas as aplicações com apenas quatro tamanhos compactos e são adequados para o IEC mercado. A montagem é sempre flexível, devido ao modular a função de grupos. Com thermomagnetic de lançamento para a proteção do motor. Notas: rasteira classe 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 disjuntores de cumprir todas as exigências de comutação categoria AC-3.

Programa de entrega

Descrição
Tropeçar classe 10
IEC/EN 60947-4-1, IEC/EN 60947-2

O disjuntor cumpre todos os requisitos para AC-3 de comutação categoria.

Capacidade de comutação de
400/415 V 50 Hz [Eucu]
70 kA
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
80 A
A faixa de ajuste de
Desarme de sobrecarga[Eur]
63 - 80 A
Curto-circuito lançamentos[Eurm]Não-atrasada[Eueu= Eunx ...]
8 - 14
Classificação do Motor AC-3 50/60 Hz [P]
380 V, 400 V [P]
37 kW
Classificação do Motor AC-3 50/60 Hz [P]
400 V [P]
37 kW
Corrente operacional nominal AC-3 50/60 Hz [eue]
400 V [Ie]
68 Um

Dados técnicos

Geral
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Disjuntores
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
80 A
Capacidade de comutação de
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50/60 Hz [Eucu]
70 kA

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Equipamento de dissipação de calor, dependente da corrente [Pvid]
20.54 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529016])
Sobrecarga de lançamento configuração atual
63 - 80 A
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
640 - 1120 Um
Com proteção térmica
A falha de uma fase sensível
Sim
Desligue técnica
Thermomagnetic
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
80 A
Nominal de operação de alimentação em AC-3, 230 V
22 kW
Nominal de operação de alimentação em AC-3, 400 V
37 kW
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de elemento de controle
Rocker alavanca
Construção de dispositivos
Construído-em dispositivo plug-in técnica
Integrado com interruptor auxiliar
Nenhum
Com integrados sob a tensão de lançamento
Nenhum
Número de pólos
Três
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
150 kA
Grau de proteção (IP)
IP20
Altura
245 mm
Largura
105 mm
Profundidade
180 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
