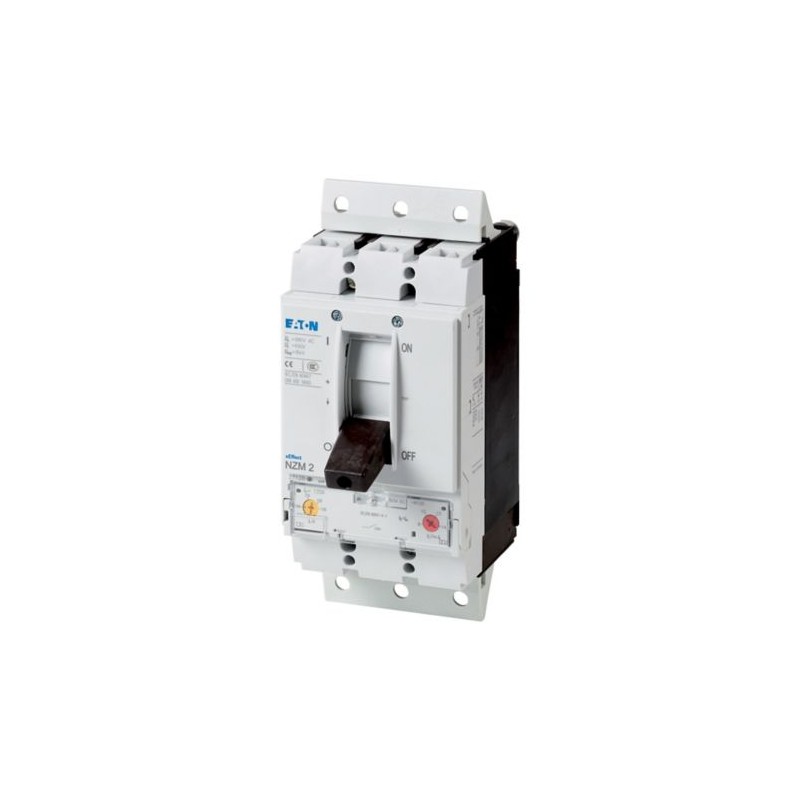

NZMS2-M200-SVE 113303 EATON ELECTRIC Interruptor automático para motor, de encaixe (sem zocalo), 3P, Iu: 200A

NZMS2-M200-SVE

113303

EATON-MOELLER

Interruptor automático para motor, de encaixe (sem zocalo), 3P, Iu: 200A

Mais detalhes


NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Programa de entrega

Descrição
Viagem de classe de 10 A
IEC/EN 60947-4-1, IEC/EN 60947-2
Os disjuntores de potência para atender a todos os requisitos da categoria de utilização AC--3.
Alimentação
400/415 V, 50 Hz [Eucu]
70 kA
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
200 A
Calibração de campo
- Versão térmica[Or]
160 - 200
Magnético de lançamento[Orm]sem atraso[Oo= Onx ...]
8 - 14
Potência nominal de utilização AC-3 50/60 Hz [P]
380 V, 400 V [P]
110 kW
Potência nominal de utilização AC-3 50/60 Hz [P]
400 V [P]
110 kW
A corrente nominal de utilização AC-3 50/60 Hz [eue]
400 V [Ie]
Cento e noventa e seis

Dados técnicos

Geral
Temperatura ambienteArmazenamento em temperatura ambiente
-40 - +70 °C
Temperatura ambienteOperação
-25 - +70 °C
Disjuntores de alimentação
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
200 A
Alimentação
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Uti IEC/EN 60947 sequência de comutação OtCO [eucu]400/415 V, 50/60 Hz [Eucu]
70 kA

Design verifica de acordo com a norma IEC/EN 61439

Dados técnicos para projeto verifica
A dissipação do dispositivo, como uma função da corrente [Pvid]
48 W
Temperatura ambiente de serviço min.
-25 °C
Temperatura ambiente máx serviço.
+70 °C
Design verifica de acordo com a IEC/EN 61439
10.2 a Adequação de materiais e componentes10.2.2 Resistência à corrosão
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.1 Resistência da caixa, para o calor
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.2 Resistência do material isolante ao calor níveis normais de
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.3 Resistência do material isolante ao calor níveis extraordinários
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.4 Resistência à irradiação UV
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.5 de Elevação
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.6 Prova
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.7 Rotulagem
Os requisitos da norma de produto são atendidos.
10.3 Graus de proteção fornecidos pelos gabinetes
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.4 Vias de dispersão de ar e de superfície
Os requisitos da norma de produto são atendidos.
10.5 Proteção contra choque elétrico
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.6 flush Montagem de aparelhos
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.7 Circuitos internos e conexões
É da responsabilidade do fabricante, do painel elétrico.
10.8 Conexões de condutores introduzido de fora
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.2 força dieléctrica em frequência da rede
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.3 impulso de Tensão
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.4 Teste de caixas de material isolante
É da responsabilidade do fabricante, do painel elétrico.
10.10 Aquecimento
O cálculo do superaquecimento é a responsabilidade do fabricante do painel elétrico. A Eaton fornece dados sobre a dissipação do equipamento.
10.11 Resistência a curto-circuito
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.12 EMC
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.13 funcionamento mecânico
Para a unidade de requisitos são atendidos, respeitando as orientações do manual de instruções de montagem (A).

Dados técnicos, de acordo com ETIM 7.0

equipamentos elétricos em baixa tensão (EG000017) / disjuntor de proteção do motor (EC000074)
A Técnica Da Ar., Elém., A Energia, A Tecnologia. Comm., Rede E Proc. Pipeline / Mudar Tecnologia, Baixa Tensão de Alimentação / Disjuntores (Ns < 1 Hp) / Interruptores de potência para as combinações d¦starter ([email protected] [AGZ529016])
faixa de ajuste da unidade de desarme de sobrecarga
160 - 200
a faixa de ajuste do ativador de curto-circuito não-tempo de atraso
1600 - 2800 Para
com proteção térmica
sensível a falha de fase
sim
intervenção técnica
termomagnetico
tensão de operação nominal
690 - 690 V
nominal de corrente contínua Ui
200 A
operacional de potência nominal AC-3, 230 V
55 kW
operacional de potência nominal AC-3, 400 V
110 kW
tipo de conexão de circuito na roda elétrica
parafusos de fixação
a execução do elemento de unidade
rocker
o tipo de construção do dispositivo
embutida luminária, a técnica, com a inserção de plug-in
com interruptor auxiliar integrado
nenhum
com subtensão interna
nenhum
número de pólos
Três
o limite de corrente nominal de comutação para o curto-circuito em 400 V CA
150 kA
grau de proteção (IP)
IP20
altura
245 mm
largura
105 mm
profundidade
180 mm
