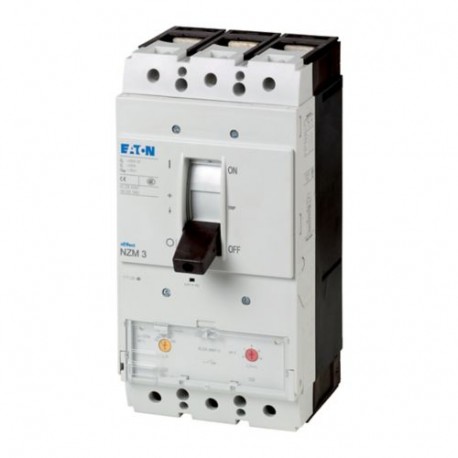

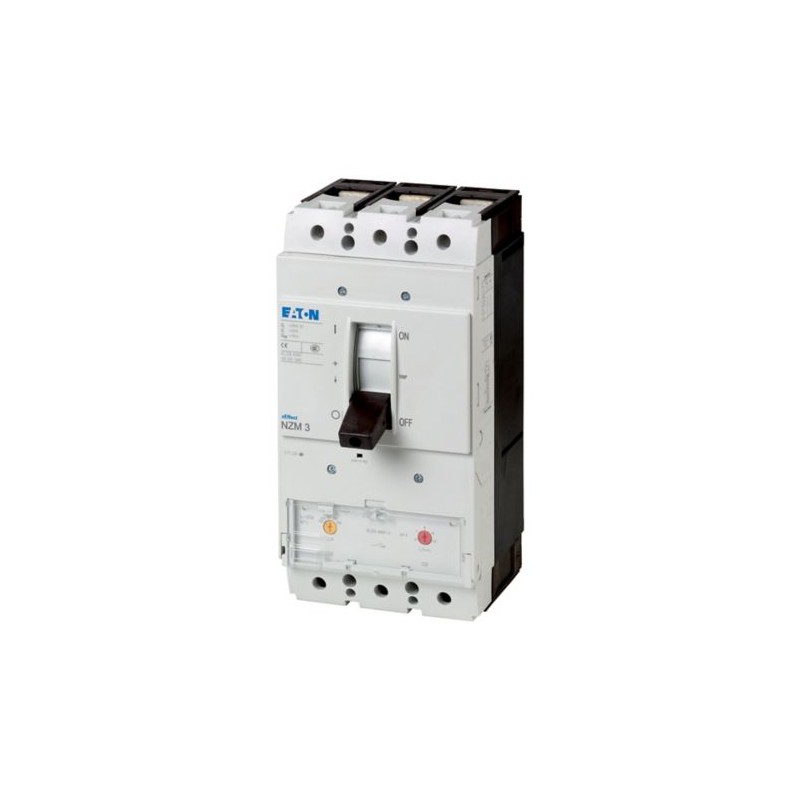

NZMC3-A400-BT 110300 Y7-110300 EATON ELECTRIC Int. automático NZM, 3P, 400A, terminais flange
NZMC3-A400-BT
110300
Y7-110300
EATON-MOELLER
Int. automático NZM, 3P, 400A, terminais flange
Disjuntor, 3p, 400A, caixa de terminais
NZM Molded Case Automatic Switches
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Disjuntor, 3p, 400A, caixa de terminais
Disjuntor NZM3, de 3 pólos, capacidade de Comutação 400/415 V 50 Hz( Uci ): 36 kA corrente Nominal = corrente nominal ininterrupta corrente Nominal = corrente contínua nominal( In = Iu ): 400, tipo de Instalação: Fixo, Caixa de terminais, Norma/autorização: IEC, função de Proteção: o Sistema e a proteção dos cabos
Programa de entrega
Linha de produtos
Disjuntor
Função de proteção
Sistema e a proteção dos cabos
Norma/Autorização
IEC
Tipo de instalação
Fixo
Sistema de liberação
Thermomagnetic libertação
Tamanho de construção
NZM3
Número de pólos
De 3 pólos
Equipamento padrão
Caixa terminal
Capacidade de comutação
400/415 V 50 Hz [Icu]
36 kA
Corrente nominal = corrente nominal ininterrupta [In= Euou]
Corrente nominal = corrente nominal ininterrupta [In= Euou]
Quatrocentos
Faixa de ajuste
Disparo de sobrecarga
[Ir]
[Ir]320 - 400
Curto-circuito versões
[Irm]Não atrasados
[Ieu= Eunx ...]
[Irm]Não atrasados[Ieu= Eunx ...]6 - 10
Curto-circuito versões[Irm]
[Irm]2400 - 4000
Dados técnicos
Geral
Regras
IEC/EN 60947
Proteção contra contatos diretos
Dedos e no dorso da mão a prova VDE 0106 Parte 100
Climáticas de correção
O calor úmido, constante, IEC 60068-2-78
O calor úmido, cíclico, IEC 60068-2-30
O calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteA temperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteA operação
-25 - +70 °C
Mecânica de resistência ao choque (10 ms de meio-seno de choque) de acordo com IEC 60068-2-27
20 (meia-seno de choque de 20 ms) g
Isolamento de segurança conforme EN 61140Entre contatos auxiliares e contatos principais
500 V AC
Isolamento de segurança conforme EN 61140entre os contatos auxiliares
300 V AC
Posição de montagem
| Vertical e 90° em todas as direções | |
 | Com XFI de defeito à terra da libertação: |
| - NZM1, N1, NZM2, N2: vertical e 90° em todas as direções | |
| com o plug-in da unidade | |
| - NZM1, N1, NZM2, N2: vertical, 90° para a direita/esquerda | |
| com a extensão para a unidade: | |
| - NZM3, N3: vertical, 90° para a direita/esquerda | |
| - NZM4, N4: vertical | |
| com operador remoto: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções | |
A direção da entrada de fornecimento de
como se requer
Grau de proteçãoDispositivo
Na operação dos controles da área: IP20 (basic grau de proteção)
Grau de proteçãoFechamentos
Com isolação de som surround: IP40
Com porta de ligação de giro do punho: IP66
Com porta de ligação de giro do punho: IP66
Grau de proteçãoAcabamentos
Túnel terminal: IP10
Fase de isolamento e a tira terminal: IP00
Fase de isolamento e a tira terminal: IP00
Outros dados técnicos (folha de catálogo)
Interruptores de circuito
Corrente nominal = corrente nominal ininterrupta [In= Euou]
Quatrocentos
Tensão de impulso admissível a imutabilidade [Uimp]Contatos principais
8000 V
Tensão de impulso admissível a imutabilidade [Uimp]Contatos auxiliares
6000 V
Tensão nominal [Ue]
690 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Uso em desenterrado dos sistemas de abastecimento de
≦ 690 V
Capacidade de comutação
Nominal de curto-circuito da capacidade de fabricação [Icm]240 V [Icm]
121 kA
Nominal de curto-circuito da capacidade de fabricação [Icm]400/415 V [Icm]
76 kA
Nominal de curto-circuito da capacidade de fabricação [Icm]440 V 50/60 Hz [Icm]
63 kA
Nominal de curto-circuito da capacidade de fabricação [Icm]525 V, 50/60 Hz [Icm]
24 kA
Nominal de curto-circuito da capacidade de fabricação [Icm]690 V 50/60 H [Ic]
14 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Unidade de cuidados intensivos com a norma IEC/EN 60947 ciclo de testes, e O-t-CO [Uti]240 V, 50/60 Hz [Icu]
55 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Unidade de cuidados intensivos com a norma IEC/EN 60947 ciclo de testes, e O-t-CO [Uti]400/415 V 50/60 Hz [Icu]
36 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Unidade de cuidados intensivos com a norma IEC/EN 60947 ciclo de testes, e O-t-CO [Uti]440 V 50/60 Hz [Icu]
30 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Unidade de cuidados intensivos com a norma IEC/EN 60947 ciclo de testes, e O-t-CO [Uti]525 V, 50/60 Hz [Icu]
12 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Unidade de cuidados intensivos com a norma IEC/EN 60947 ciclo de testes, e O-t-CO [Uti]690 V 50/60 Hz [Icu]
8 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Ics IEC/EN 60947 ciclo de testes, e O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Ics]
55 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Ics IEC/EN 60947 ciclo de testes, e O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
36 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Ics IEC/EN 60947 ciclo de testes, e O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
22.5 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Ics IEC/EN 60947 ciclo de testes, e O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Ics]
9 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]Ics IEC/EN 60947 ciclo de testes, e O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
4 kA
Nominal de corte em curto-circuito da capacidade de Icn[Icn]
Máximo de back-up de fusíveis, se a espera de correntes de curto-circuito no local de instalação exceder a capacidade de comutação dos interruptores.
Nominal de curta duração corrente atribuídat = 0,3 s [Icw]
3.3 kA
Nominal de curta duração corrente atribuídat = 1 s [Icw]
85 kA
A utilização da categoria com a norma IEC/EN 60947-2
Um
Vida útil mecânica(de que max. 50 % estadia por derivação/disparador de mínima tensão) [Operações]
Quinze mil
A esperança de vida, elétricosAC-1400 V, 50/60 Hz [Operações]
Cinco mil
A esperança de vida, elétricosAC-1415 V 50/60 Hz [Operações]
Cinco mil
A esperança de vida, elétricosAC-1690 V 50/60 Hz [Operações]
Três mil
A esperança de vida, elétricosCA--3400 V, 50/60 Hz [Operações]
Dois mil
A esperança de vida, elétricosCA--3415 V 50/60 Hz [Operações]
Dois mil
A esperança de vida, elétricosCA--3690 V 50/60 Hz [Operações]
Dois mil
A esperança de vida, elétricosMax. frequência de operação
60 Opas/h
Total tempo de descanso em curto-circuito
< 10 ms
Capacidade do Terminal
Equipamento padrão
Caixa terminal
Acessórios opcionais
Rosca de conexão
Túnel terminal
de conexão na parte posterior
Túnel terminal
de conexão na parte posterior
Rodada de condutor de cobreCaixa terminalContínuo
2 x 16 mmDois
Rodada de condutor de cobreCaixa terminalCadeia
1 x (35 - 240)
2 x (25 a 120) mmDois
2 x (25 a 120) mmDois
Rodada de condutor de cobreTúnel terminalContínuo
1 x 16 mmDois
Rodada de condutor de cobreTúnel terminalCadeia1-furo
1 x (16 - 185) mmDois
Rodada de condutor de cobreParafuso do terminal e do lado de trás da conexãoVivo no interruptorContínuo
1 x 16
2 x 16 mmDois
2 x 16 mmDois
Rodada de condutor de cobreParafuso do terminal e do lado de trás da conexãoVivo no interruptorCadeia
1 x (25 - 240)
2 x (25 - 240) mmDois
2 x (25 - 240) mmDois
Rodada de condutor de cobreParafuso do terminal e do lado de trás da conexãoConexão de largura de extensãoConexão de largura de extensão
2 x 300 mmDois
O condutor circularTúnel terminalContínuo
1 x 16 mmDois
O condutor circularTúnel terminalCadeiaCadeia
1 x (25 - 185)2)mmDois
O condutor circularTúnel terminalCadeiaDuplo furo
1 x (50 - 240)
2 x (50 - 240) mmDois
2 x (50 - 240) mmDois
O condutor circularTúnel terminalCadeia
2)Até 240 mm2 pode ser conectado, dependendo do fabricante do cabo.
Cu tira (número de segmentos x largura x segmento de espessura)Caixa terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x largura x segmento de espessura)Caixa terminal [máx.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu tira (número de segmentos x largura x segmento de espessura)Parafuso do terminal e do lado de trás da conexãoPlano de tira de cobre, com furos [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x largura x segmento de espessura)Parafuso do terminal e do lado de trás da conexãoPlano de tira de cobre, com furos [máx.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu tira (número de segmentos x largura x segmento de espessura)Parafuso do terminal e do lado de trás da conexãoConexão de largura de extensão
(2 x) 10 x 50 x 1.0 mm
Cobre turva (largura x espessura) [mm]Parafuso do terminal e do lado de trás da conexãoRosca de conexão
M10
Cobre turva (largura x espessura) [mm]Parafuso do terminal e do lado de trás da conexãoVivo no comutador [min.]
20 x 5 mm
Cobre turva (largura x espessura) [mm]Parafuso do terminal e do lado de trás da conexãoVivo no comutador [máx.]
30 x 10
+ De 30 x 5 mm
+ De 30 x 5 mm
Cobre turva (largura x espessura) [mm]Parafuso do terminal e do lado de trás da conexãoConexão de largura de extensãoConexão da largura da extensão [máx.]
2 x (10 x 50) mm
Os cabos de Controle
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
2 x (0.75 - 1.5) mmDois
A verificação do projeto de acordo com a norma IEC/EN 61439
Dados técnicos para a verificação do projeto
Corrente de operação nominal especificada na dissipação de calor [In]
Quatrocentos
Equipamento de dissipação de calor, dependente da corrente [Pvideira]
72.48 W
Temperatura de operação min.
-25 °C
Ambiente de funcionamento temperatura máx.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e partes10.2.2 resistência à Corrosão
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.1 a Verificação da estabilidade térmica dos fechamentos
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.2 a Verificação da resistência dos materiais de isolamento de calor normal
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.3.3 a Verificação da resistência do material isolante ao calor anormal e ao fogo, devido à interna elétrico efeitos
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.4 Resistência aos ultra-violeta (UV)
Cumpre com a norma de produto requisitos.
10.2 Resistência dos materiais e partes10.2.5 de Elevação
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.2 Resistência dos materiais e partes10.2.6 impacto Mecânico
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.2 Resistência dos materiais e partesV10.2.7 Inscrições
Cumpre com a norma de produto requisitos.
10.3 Grau de proteção das ASSEMBLÉIAS
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.4 Separações e distâncias de fuga
Cumpre com a norma de produto requisitos.
10.5 Proteção contra choques elétricos
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.6 a Incorporação de dispositivos de manobra e componentes
Não se aplica, uma vez que a totalidade das células deve ser avaliado.
10.7 Interno dos circuitos elétricos e conexões
É o painel do gerador da responsabilidade.
10.8 Conexões para condutores externos
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.2 de Potência elétricos de freqüência da força
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão suportada de Impulso
É o painel do gerador da responsabilidade.
10.9 propriedades de Isolamento10.9.4 Testes de caixas de material isolante
É o painel do gerador da responsabilidade.
10.10 aumento da Temperatura
O painel de construtor é responsável pelo aumento da temperatura de cálculo. Eaton fornecerá a dissipação de calor de dados para os dispositivos.
10.11 classificação de curto-circuito
É o painel do gerador da responsabilidade. As especificações da célula devem ser observados.
10.12 compatibilidade Electromagnética
É o painel do gerador da responsabilidade. As especificações da célula devem ser observados.
10.13 função Mecânica
O dispositivo está em conformidade com os requisitos, sempre que a informação na folha de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão de componentes industriais (EG000017) / Potência interruptor para trafo//construtor de protecção da instalação (EC000228)
Engenharia elétrica, automação, controle de processos, engenharia de Baixa tensão de tecnologia de interruptor / disjuntor de BT (< 1 kV) / interruptor de Circuito de um transformador de potência, o gerador e o sistema de proteção ([email protected] [AJZ716013])
Qualificação permanente da atual Interface do usuário
Quatrocentos
Tensão nominal
690 - 690 V
Nominal de corte em curto-circuito capacidade de lcu a 400 V, 50 Hz
36 kA
A sobrecarga de libertação da configuração atual
320 - 400
Faixa de ajuste de curto prazo, atraso de curto-circuito da libertação
0 - 0 de Um
Faixa de ajuste de undelayed curto-circuito da libertação
2400 - 4000
Integrado de proteção contra falha à terra
Não
Tipo de conexão elétrica do circuito principal
Quadro da braçadeira
Dispositivo de construção
Integrado no dispositivo integrado na técnica
Adequado para trilho DIN (trilho de perfil de chapéu) montagem
Não
Trilho DIN (trilho de perfil de chapéu) de montagem opcional
Não
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como de mudança de contato
Zero
Com a desactivação do indicador de
Não
Com baixa tensão de libertação
Não
Número de pólos
Três
A posição de acesso para o circuito de alimentação principal
Lado frontal
Tipo de item de controle
Balancim da alavanca de
Aparelho completo com unidade de proteção
Sim
A unidade de Motor integrado
Não
A unidade de Motor opcional
Sim
Grau de proteção (IP)
IP20
Características
Curva característica
Curva característica
Corrente de
Curva característica
Vamos nós-através da energia
Dimensões
① Golpe da área, a separação mínima para as partes adjacentes
② A separação Mínima para as partes adjacentes
② A separação Mínima para as partes adjacentes
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
