> EATON - MOELLER>NZM Molded Case Automatic Switches >NZMB2-M125-BT 115260 ELECTRIC Interruptor automático NZM, 3P, 125A, Terminal brida-NZMB2-M125-BT
Produto anterior Próximo produto

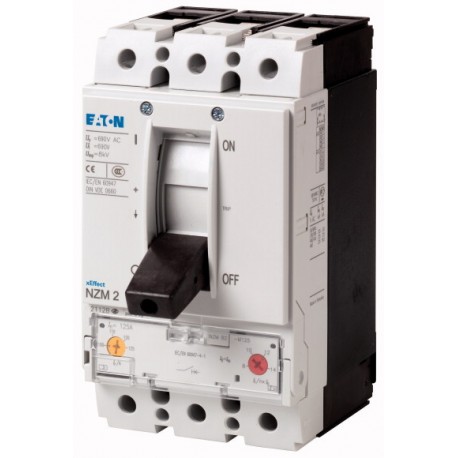

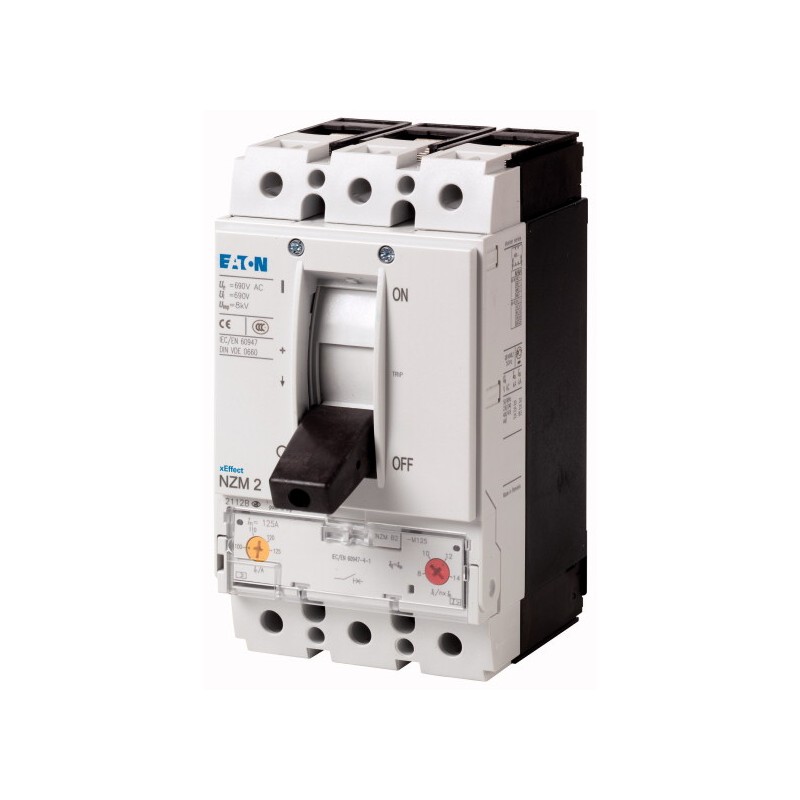

NZMB2-M125-BT 115260 EATON ELECTRIC Interruptor automático NZM, 3P, 125A, Terminal brida-NZMB2-M125-BT Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMB2-M125-BT 115260 EATON ELECTRIC Interruptor automático NZM, 3P, 125A, Terminal brida-NZMB2-M125-BT

NZMB2-M125-BT

115260

EATON-MOELLER

Interruptor automático NZM, 3P, 125A, Terminal brida-NZMB2-M125-BT

Os disjuntores NZM da série cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado de IEC. A instalação é sempre flexível graças ao uso de grupos de funções modulares.

Mais detalhes


Aparelhos elétricos de baixa tensão > Disjuntor de proteção do motor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
115260
EAN
4015081146604
Product Length/Depth
149 mm
Product Height
206 mm
Product Width
140 mm
Product Weight
2.95 kg
Compliances
RoHS conform
Model Code
NZMB2-M125-BT

Dados técnicos - elétricos

Voltage rating
440 V - 440 V
Rated operational current
99 A (400 V AC-3)
Amperage Rating
125 A
Instantaneous current setting (Ii) - min
1000 A
Instantaneous current setting (Ii) - max
1750 A
Overload current setting (Ir) - min
100 A
Overload current setting (Ir) - max
125 A
Short-circuit release non-delayed setting - min
1000 A
Short-circuit release non-delayed setting - max
1750 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
25 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
25 kA
Rated operating power at AC-3, 230 V
37 kW
Rated operating power at AC-3, 400 V
55 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated operational current
99 A (400 V AC-3)
Amperage Rating
125 A
Instantaneous current setting (Ii) - min
1000 A
Instantaneous current setting (Ii) - max
1750 A
Overload current setting (Ir) - min
100 A
Overload current setting (Ir) - max
125 A
Short-circuit release non-delayed setting - min
1000 A
Short-circuit release non-delayed setting - max
1750 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
25 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
25 kA
Rated operating power at AC-3, 230 V
37 kW
Rated operating power at AC-3, 400 V
55 kW
Electrical connection type of main circuit
Other
Handle type
Rocker lever
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Fixed
Built-in device fixed built-in technique
Degree of protection
IP20
Switch off technique
Thermomagnetic

ETIM for 115260 Componentes industriais para Baixa Tensão (EC000074)
Característica Valor
Configuração de corrente da proteção contra sobrecargas (EF002336) 100 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 1000 A
Com proteção térmica (EF006233) Sim
Sensível à falha de fase (EF007400) Não
Técnica de disparo (EF007007) Termomagnético
Tensão nominal de operação (EF001435) 440 V
Corrente permanente nominal Iu (EF001389) 125 A
Potência de operação nominal em AC-3, 230 V (EF007025) 37 kW
Potência de operação nominal em AC-3, 400 V (EF001364) 55 kW
Tipo de conexão elétrica do circuito principal (EF006819) Outro
Tipo de elemento de controlo (EF006976) Alavanca basculante
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Com interruptor auxiliar integrado (EF001387) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Capacidade de interrupção nominal de curto-circuito Icu a 400 V, CA (EF007049) 25 kA
Grau de proteção (IP) (EF005474) IP20
Altura (EF000040) 206 mm
Largura (EF000008) 140 mm
Profundidade (EF000049) 149 mm
