Ver maior

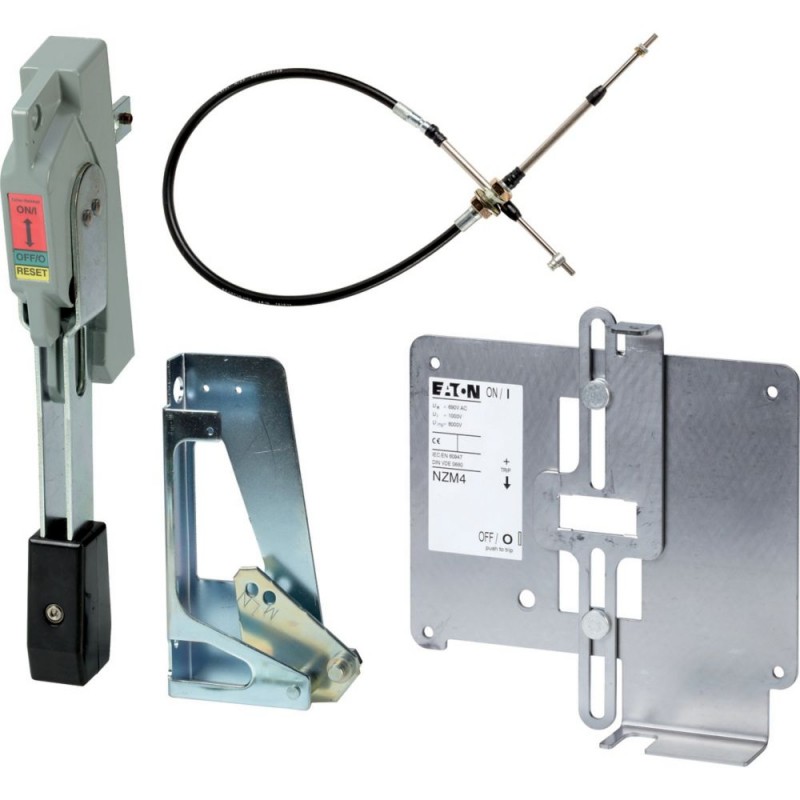

NZM4-XSH-12-120-NA 155506 EATON ELECTRIC Side mounted comando, kit, type 12 120z, NZM4, UL
NZM4-XSH-12-120-NA
155506
EATON-MOELLER
Side mounted comando, kit, type 12 120z, NZM4, UL
Unidade lateral, Kit, Tipo 12 120z, NZM4, UL
Alça de montagem lateral, Kit, Tipo 12 120z, Tamanho 4, UL
Disjuntores de baixa tensão > Manete para dispositivos de comutação
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Montado na lateral da alça, kit, tipo 12 120z, tamanho 4, UL
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples.
Programa de entrega
A gama de produtos
Acessórios
Acessórios
montado na lateral da alça
Padrão/Aprovação
UL/CSA (keine Zulassung im Geltungsbereich der IEC/EN 60947)
Construção de tamanho
NZM4
Descrição
Para a montagem fora do painel de controle da porta
Usado para acionar um switch com uma alternância de alavanca usando um cabo Bowden e um sistema mecânico que necessita ser montado na parte frontal do switch.
Para alternar com alternância de alavanca
Usado para acionar um switch com uma alternância de alavanca usando um cabo Bowden e um sistema mecânico que necessita ser montado na parte frontal do switch.
Para alternar com alternância de alavanca
Equipamentos fornecidos
Kit completo
Inclui alça, sistema mecânico, e o cabo Bowden
Inclui alça, sistema mecânico, e o cabo Bowden
Função
Para 1 porta de um estilo Americano painel de controle (porta mais ampla bar ao lado da porta)
Classe de proteção
UL/CSA Tipo 4X, Tipo 12
De intertravamento da porta
Bloqueável na posição 0 o uso de até 3 cadeados na alça
Para uso com
NZM4...-NA, NS4...-NA
Notas
Atenção! Destinados exclusivamente para uso fora do âmbito de aplicação da norma IEC/EN 60947!
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Puxador para poder disjuntor (EC000229)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Puxador para dispositivos de chaveamento ([email protected] [AKF012014])
Com fechadura
Sim
Cor
Preto
Adequado para parada de emergência
Nenhum
Com extensão de eixo
Sim
Apropriados para a alimentação de disjuntor
Sim
Adequado para o interruptor seccionador
Sim
Dimensões
Flange de fixação, kit de manopla Tipo 12 120"
