> EATON - MOELLER>NZM Molded Case Automatic Switches >+NZM3-XKR13O 281667 Y7-281667 ELECTRIC d.conexiones bloco p.adaptad.syst.arriba. Só pode ser vendido m..
Produto anterior Próximo produto

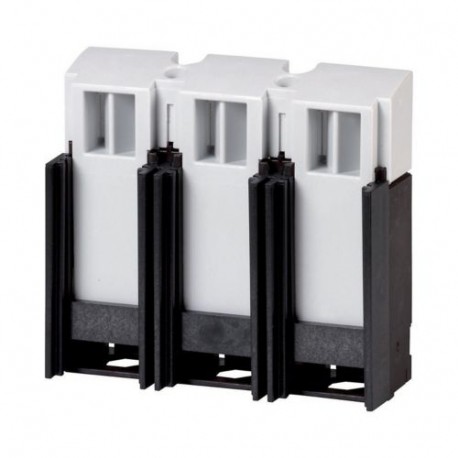

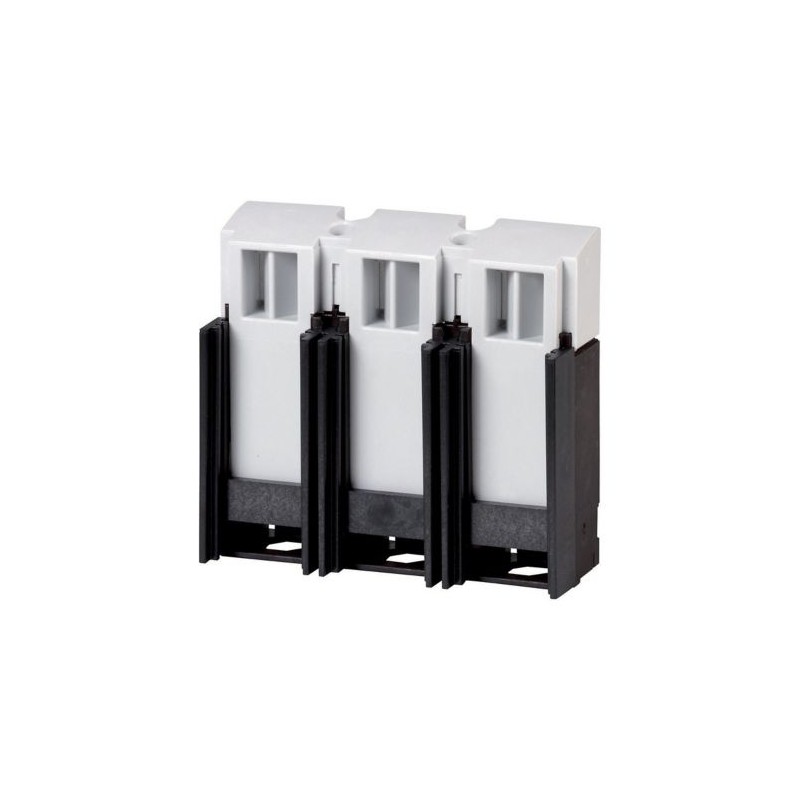

+NZM3-XKR13O 281667 Y7-281667 EATON ELECTRIC d.conexiones bloco p.adaptad.syst.arriba. Só pode ser vendido m.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+NZM3-XKR13O 281667 Y7-281667 EATON ELECTRIC d.conexiones bloco p.adaptad.syst.arriba. Só pode ser vendido m..

+NZM3-XKR13O

281667

Y7-281667

EATON-MOELLER

d.conexiones bloco p.adaptad.syst.arriba. Só pode ser vendido montado.

Conexão traseira, 13mm, 3P,

Conexão, traseira, 13mm, 3p, superior

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: número da peça. e número da peça. O sufixo inclui peças para um lado do switch na parte superior ou inferior (com NZM3 apenas na parte superior). Necessário com adaptador de componente e interruptor com conexão na parte traseira. Pode ser usado para: NZM3, PN3, N(S)3

Mais detalhes


Aparelhos elétricos de baixa tensão > Jogo de cabos para disjuntor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Vá para o produto alternativo: NZM3-XKR13 281668

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Conexão, na traseira, 13mm, 3p, superior
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. e parte não. sufixo incluem peças para um interruptor do lado na parte superior ou inferior (com NZM3 superior apenas). Necessário com o componente de placa e interruptor com conexão na parte traseira. Pode ser usado para: NZM3, PN3, N(S)3

Programa de entrega

Solicitação de informações
Quando o pedido com o dispositivo básico
A gama de produtos
60 mm sistema de
Função básica
Bloco de conexão para o componente adaptadores
Acessórios
Bloco de conexão
Número de pólos
3 pólo
Número de condutores
3 pólo
Para NZM3 componente adaptador de conexão na parte superior
Corrente operacional nominal [eue]
630 A
Cu fator de
0,00 kg
Para uso com
NZM3,
PN3,
N(S)3
Posição de montagem
Equipado acima
Notas

Necessário para o componente adaptadores e switches com conexão na parte traseira; veja dispositivo para adaptadores de 104555 e 104556 para um exemplo.

O = Montado em cima de

U = Montado na parte inferior

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Três
Modelo
Outros

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947-2, a marcação CE
UL Arquivo Nº.
E31593
UL Controlo de Categoria Nenhuma.
DIVQ
CSA Arquivo.
022086
CSA Classe Nenhuma.
1432-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim
Adequado para
Alimentador de circuitos, circuitos de ramos
Limitação De Corrente Do Disjuntor
Sim
Max. Tensão Nominal
480Y/277 V
Grau de Proteção
IEC: IP20; UL/CSA Tipo: -

ETIM for 281667 Componentes industriais para Baixa Tensão (EC002050)
Característica Valor
Adaptado ao número de polos (EF001589) 3
Modelo (EF000010) Outro

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
