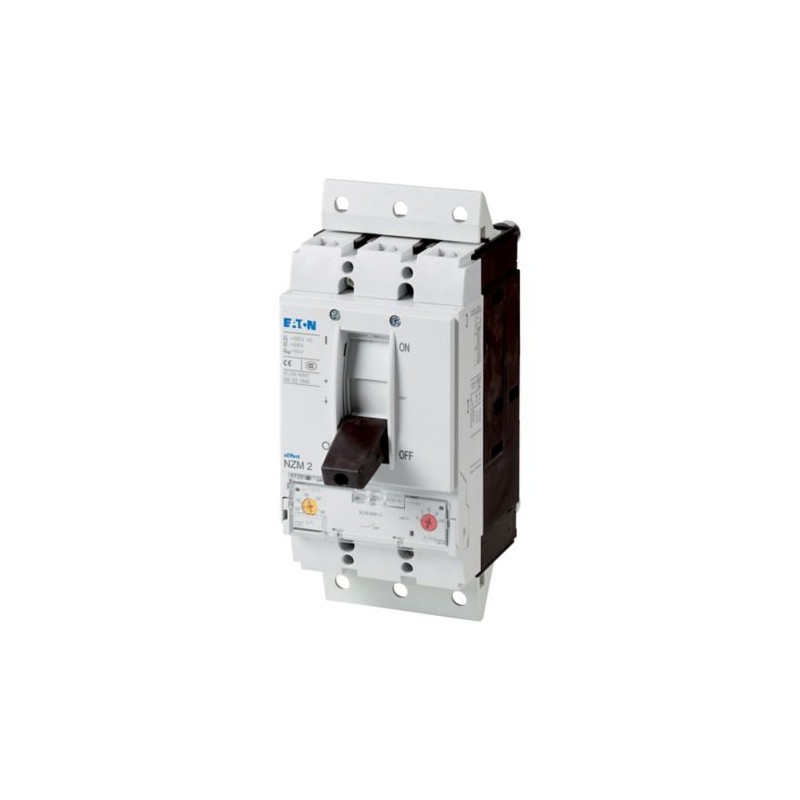

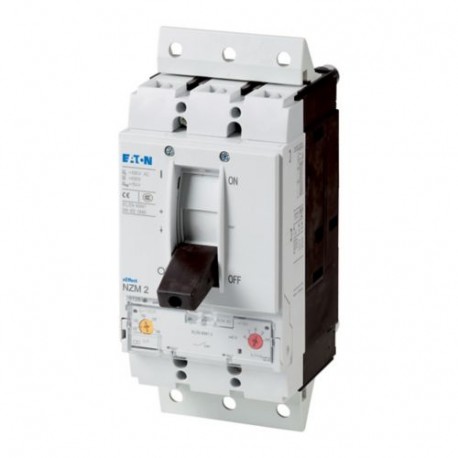

NZMH2-A100-SVE 113332 EATON MOELLER IEC Moulded case circuit breaker Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH2-A100-SVE 113332 EATON MOELLER IEC Moulded case circuit breaker

NZMH2-A100-SVE

113332

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

IEC Moulded case circuit breaker

Mais detalhes


Disjuntores

Circuit-breakers NZM - EATON - MOELLER

NZM2 - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+449,94 €
2+449,74 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Disjuntor
Função de proteção
  Sistema e proteção do cabo
Padrão/Aprovação
  IEC
Tipo de instalação
  Plug-in de unidades
O sistema de liberação
  Thermomagnetic lançamento
Construção de tamanho
  NZM2
Número de pólos
  3 pólo
Equipamento padrão
  Conexão a parafuso
Capacidade de comutação de

400/415 V 50 Hz
EucukA150
Corrente nominal = nominal ininterrupta de corrente

Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm100
A faixa de ajuste de

Desarme de sobrecarga

EurUm80 - 100
Curto-circuito lançamentos

Não-atrasada
Eueu= Eunx ... 6 - 10
Dados técnicos
Geral
Normas
  IEC/EN 60947
Proteção contra contato direto
  Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Temperatura ambiente, de armazenamento
 °C- 25 - + 70
Operação
 °C-25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g20 (meia-sinusoidal choque de 20 ms)
Isolamento de segurança EN 61140

Entre contatos auxiliares e principais contatos
 V AC500
entre os contatos auxiliares
 V AC300
Min. temperatura ambiente, de armazenamento
 °C- 25
Peso
 kg2.345
Posição de montagem
  na de na
Vertical e 90° em todas as direções
 Com residual-versão atual XFI:
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções
com o plug-in adaptador de elementos
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita
com gaveta extraível:
- NZM3, N3: vertical, 90 ° à esquerda
- NZM4, N4: vertical
com o operador remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções

Direção de alimentação de entrada
  conforme necessário
Grau de proteção

Dispositivo
  No operacionais área de controles: IP20 (grau de proteção)
Compartimentos
  Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Terminações
  Túnel de terminal: IP10
Fase isolante e tira de terminal: IP00
Outros dados técnicos (folha de catálogo)


Disjuntores
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm100
Nominal a tensão de pico invariability
Uimp
Contatos principais
 V8000
Contatos auxiliares
 V6000
Tensão nominal de operação
UeV AC690

  na de na

1) Detalhes de aplicar para 3 pólo do sistema de proteção do disjuntor com thermomagnetic lançamento NZMN(H)1(2)(3)-UM... 500 A.

Para tensão de comutação através de 3 contactos:

DC fator de correção para a liberação instantânea de resposta valor: NZM1: 1.25, NZM2: 1.35, NZM3: 1.45

Defina o valor para eueuCC = valor do conjunto eueuAC/fator de correção DC

Comutação de um pólo através de duas séries contactos Comutação de um pólo através de três séries contactos

Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV1000
Use no revelaram a existência de sistemas de abastecimento de
 V690
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de
Eucm
240 V
EucmkA330
400/415 V
EucmkA330
440 V, 50/60 Hz
EucmkA286
525 V, 50/60 Hz
EucmkA105
690 V 50/60 H
IckA40
Nominal de interrupção de curto-circuito capacidade que eucn
Eucn
Uti IEC/EN 60947 ciclo de teste, O-t-CO
UtikA
240 V, 50/60 Hz
EucukA150
400/415 V 50/60 Hz
EucukA150
440 V, 50/60 Hz
EucukA130
525 V, 50/60 Hz
EucukA50
690 V 50/60 Hz
EucukA20
750 V DC
EucukA999999
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO
IcskA
240 V, 50/60 Hz
EucskA150
400/415 V 50/60 Hz
EucskA150
440 V, 50/60 Hz
EucskA130
525 V, 50/60 Hz
EucskA37.5
690 V 50/60 Hz
IcskA5

  Máxima do fusível, se a espera correntes de curto-circuito no local de instalação exceder a capacidade de comutação do disjuntor.
Nominal de curta duração admissível corrente

t = 0.3 s
EucwkA1.9
t = 1 s
EucwkA1.9
Categoria de utilização da norma IEC/EN 60947-2
  Um
Nominal de decisão e capacidade de ruptura

Corrente operacional nominal
EueUm
AC-1

380 V, 400 V
EueUm100
415 V
EueUm100
690 V
EueUm100
CA--3

380 V, 400 V
EueUm100
415 V
EueUm100
660 V 690 V
EueUm100
Tempo de vida mecânica(max. 50 % viagem pelo shunt/subtensão)
Operações 20000
Vida útil elétrica

AC-1

400 V 50/60 Hz
Operações 10000
415 V, 50/60 Hz
Operações 10000
690 V 50/60 Hz
Operações 7500
CA--3

400 V 50/60 Hz
Operações 6500
415 V, 50/60 Hz
Operações 6500
690 V 50/60 Hz
Operações 5000
Max. frequência de operação
 Ops/h120
Total de tempo de parada em um curto-circuito
 ms< 10
A capacidade do Terminal
Equipamento padrão
  Conexão a parafuso
Rodada condutor de cobre

Caixa de terminais

Sólidos
 mm21 x (10 - 16)
2 x (6-16)
Encalhado
 mm21 x (25 - 185)
2 x (25 - 70)
Túnel de terminal

Sólidos
 mm21 x 16
Encalhado
 mm2
Encalhado
 mm21 x (25 - 185)
Parafuso do terminal e traseira-conexão do lado

Direto no switch

Sólidos
 mm21 x (10 - 16)
2 x (6 - 16)
Encalhado
 mm21 x (25 - 185)
2 x (25 - 70)
Al condutores, Cu cabo



Sólidos
 mm21 x 16
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm2 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 24 x 0,8
Cu de faixa (número de segmentos x largura x segmento de espessura)

Caixa de terminais


min.mm2 x 9 x 0,8

max.mm10 x 16 x 0,8
(2x) 8 x 15,5 x 0,8
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm2 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 24 x 0,8
Barramento de cobre (largura x espessura)
mm
Parafuso do terminal e traseira-conexão do lado

Conexão a parafuso
  M8
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm100
Equipamento de dissipação de calor, dependente da corrente
PvidW25.65
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um100
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA150
Sobrecarga de lançamento configuração atual
 Um80 - 100
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um600 - 1000
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Construção de dispositivos
  Construído-em dispositivo plug-in técnica
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Sim
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
Desligado indicador disponível
  Nenhum
Com menos de liberação de tensão
  Nenhum
Número de pólos
  3
A posição de conexão para o principal circuito de corrente
  Lado frontal
Tipo de elemento de controle
  Rocker alavanca
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20
Características

Datasheet - PDF

Title:Language:Size:Type:
Ficha técnica 1: 113332 - NZMH2-A100-SVEEnglish219 KbytesFicha técnica 1: 113332 - NZMH2-A100-SVE
Catálogo completo 1: 113332 - NZMH2-A100-SVEEnglish40 MbytesFicha técnica 1: 113332 - NZMH2-A100-SVE
