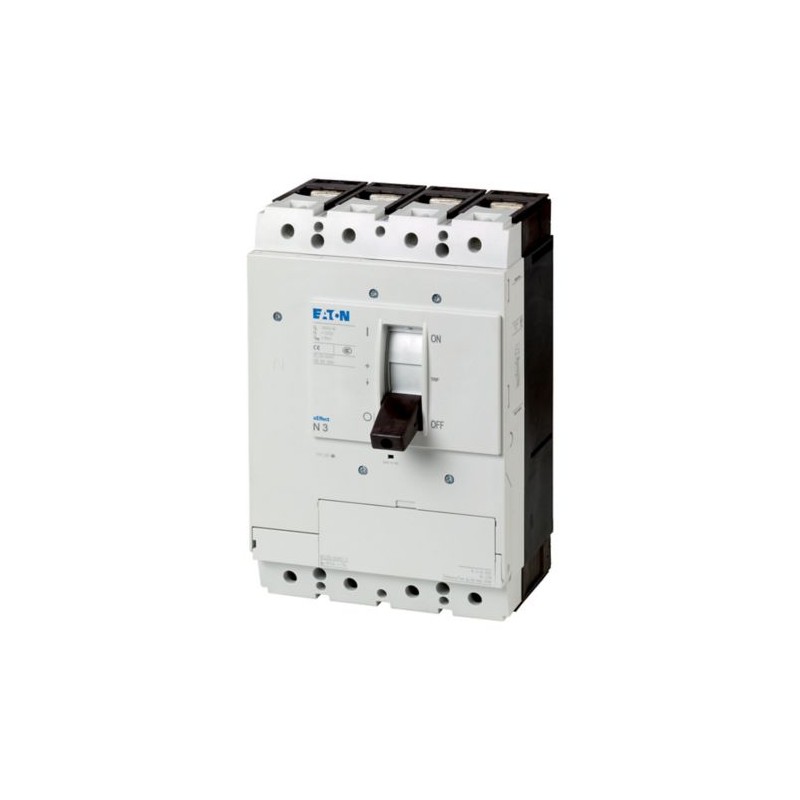

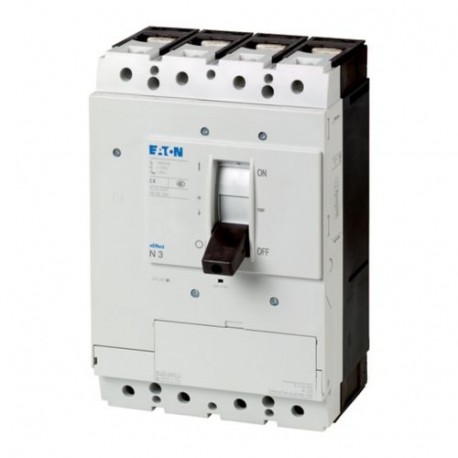

N3-4-550-S1-DC 168567 EATON ELECTRIC Interrup. Suporte N3, 4p. 1000V DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

N3-4-550-S1-DC 168567 EATON ELECTRIC Interrup. Suporte N3, 4p. 1000V DC

N3-4-550-S1-DC

168567

EATON-MOELLER

Interrup. Suporte N3, 4p. 1000V DC

Tipo N seccionador 4p. 1000V DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector, 4p, 550A, 1000 V DC

Mais detalhes


Disjuntores de baixa tensão > Suporte

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,903.20
Preço unitário: $1,903.20

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
168567
EAN
4015081650538
Product Length/Depth
166 mm
Product Height
275 mm
Product Width
185 mm
Product Weight
7.3 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
N3-4-550-S1-DC

Dados técnicos - elétricos

Voltage rating
1000 V - 1000 V
Rated operating voltage (Ue) at AC - max
0 V
Rated insulation voltage (Ui)
1250 V
Current rating (Iu) at 40°C with terminal jumpers
550 A
Rated operational current
550 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated conditional short-circuit current with back-up fuse
15 kA at 1000 V
Rated short-time withstand current (Icw)
6.6 kA
Rated short-time withstand current (t = 1 s)
6.6 kA
Amperage Rating
550 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
2 x 250 A gR
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Dados técnicos - comunicação

Current rating (Iu) at 40°C with terminal jumpers
550 A
Rated operational current
550 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated conditional short-circuit current with back-up fuse
15 kA at 1000 V
Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
6.6 kA
Rated short-time withstand current (t = 1 s)
6.6 kA
Amperage Rating
550 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
2 x 250 A gR
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Dados técnicos - mecânicos

Mounting Method
Distribution board installation
Fixed
Intermediate mounting
Ground mounting
Built-in device fixed built-in technique
Degree of protection
IP20
Degree of protection (IP), front side
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Number of switches
1
Handle color
Black
Switch positions
I, +, 0
Lifespan, mechanical
15000 operations
