> EATON - MOELLER>Auxiliares de controle e sinalização >M22S-DRP-S 216744 Y7-216744 ELECTRIC M22S-DRP-SQ cogumelo botão, Interlock, Preto
ANUNCIAR
Produto anterior Próximo produto

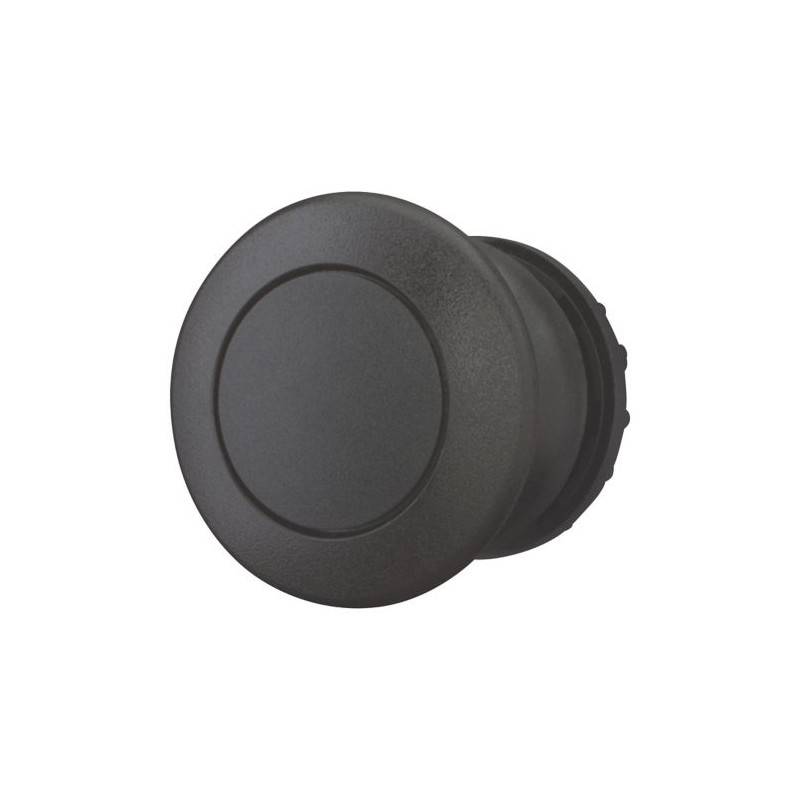

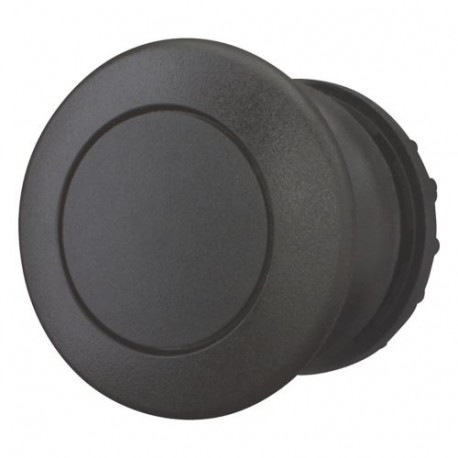

M22S-DRP-S 216744 Y7-216744 EATON ELECTRIC M22S-DRP-SQ cogumelo botão, Interlock, Preto Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-DRP-S 216744 Y7-216744 EATON ELECTRIC M22S-DRP-SQ cogumelo botão, Interlock, Preto

M22S-DRP-S

216744

Y7-216744

EATON-MOELLER

5

M22S-DRP-SQ cogumelo botão, Interlock, Preto

Cogumelo botão 22 mm Interlocking Black Ring Preto

Eaton Moeller® series M22 Mushroom actuator, RMQ-Titan, Mushroom, maintained, Mushroom black, black, Blank, Bezel: black

Atuador em forma de cogumelo, Gama de produtos: RMQ-Titan, Unidade única, Design: Seeta, mantido, Cor Seeta: preto, Placa de botão: preto, Em branco, Grau de proteção: IP66, IP67, IP69K, Moldura: preto, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 22 x 22, Função: manutenção, Instruções: A função de permanência/retorno da mola pode ser alterada no dispositivo, Padrões: IEC/EN 60947, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para botão de cogumelo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $85.55
Preço unitário: $17.11
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Mushroom actuator
Catalog Number
216744
Packing Unit
Pack
EAN
4015081832415
Quantity
5
Gross Weight
0.095 kg
Length
65 mm
Width
68 mm
Height
75 mm
Volume
331.5 cm³
ERP Name
SAP-UNITY
Product Length/Depth
37 mm
Product Height
43 mm
Product Width
37 mm
Product Weight
0.016 kg
Certifications
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
IEC/EN 60947
UL Category Control No.: NKCR
UL File No.: E29184
UL
VDE 0660
CSA
UL 508
CSA File No.: 012528
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
DNV
GL
LR
Model Code
M22S-DRP-S

Especificações do produto

Type
Mushroom-headed pushbutton
Actuator color
Black
Actuator function
Maintained
Switching function latching
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
1800 Operations/h
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
Yes
With SWD-RMQ connections
Actuating force
5 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Diameter cap
36.5 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
22.5 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
0 A
Bezel color
Black
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Bezel material
Plastic
Design
Mushroom-shaped
Classical
Mounting position
As required
Degree of protection
IP67/IP69K
NEMA 4X, 13
Inscription
Blank
Front element type
Flat
Lens type
Round
Lifespan, mechanical
1,000,000 Operations (AC operated)
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ-Titan
Size
Front dimensions: 22 x 22 mm
Supply voltage lamp
0 V
Unlocking method
None

ETIM for 216744 Componentes industriais para Baixa Tensão (EC001038)
Característica Valor
Cor do botão (EF000190) Preto
Forma de lente (EF006253) Redondo
Diâmetro da tampa (EF001423) 36.5 mm
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) 4X, 13
Tipo de botão (EF001546) Plano
Adequado para iluminação (EF001142) Não
Com iluminação (EF003829) Não
Tensão de alimentação da lâmpada (EF006522) 0 V
Função de comutação de encaixe (EF007447) Sim
Retorno por mola/tátil (EF001407) Não
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Preto
Adequado para paragem de emergência (EF001433) Não
Método de desbloqueio (EF001403) Nenhum

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-DRP-S Y7-216744 216744 EN_289241.pdf 3 Mbytes M22S-DRP-S Y7-216744 216744 EN_289241.pdf
