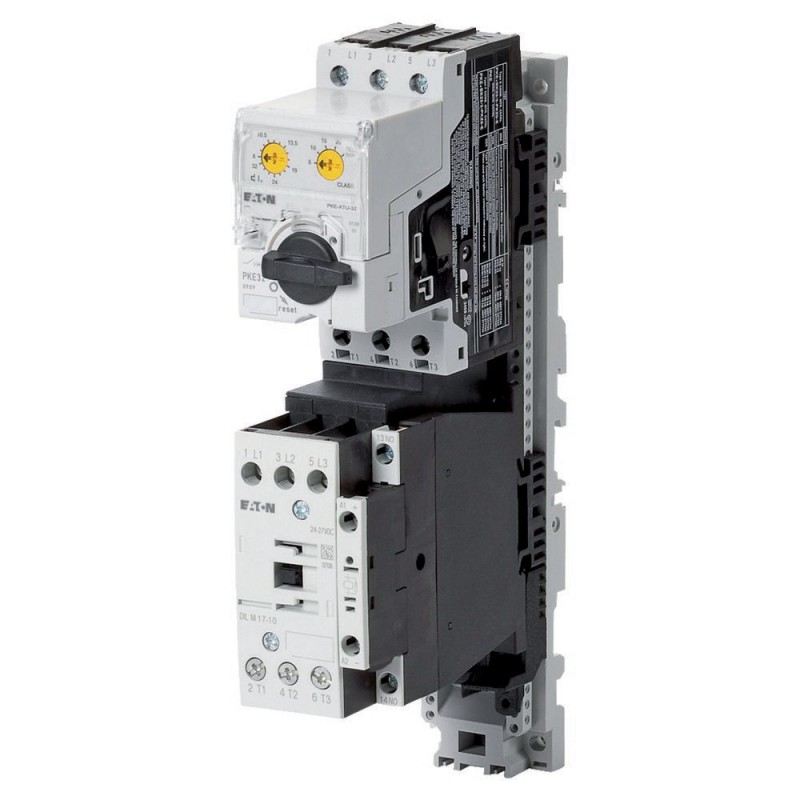

MSC-DEA-4-M17(24VDC) 168805 Y7-168805 EATON ELECTRIC DOL starter, 1-4A, protection electronic, advanced, Sma..
MSC-DEA-4-M17(24VDC)
168805
Y7-168805
EATON-MOELLER
DOL starter, 1-4A, protection electronic, advanced, SmartWire-DT
Partida direta do motor. 1-4 A. 1,5 kW. 400 V. 24 V DC. Proteção
Acionador de partida DOL, 380 V 400 V 415 V: 0,37 kW, 100 kA, Ir: 1 - 4 A, Conexão SmartWire-DT: sim, 24 V DC, Tensão DC, Terminais de parafuso
Partida DOL, Dispositivo básico: MSC, Notas: Também adequado para motores com classe de eficiência IE3., Os dispositivos compatíveis com IE3 são identificados pelo logotipo em sua embalagem., Potência do motor AC-3 380 V 400 V 415 V: P = 0.37 kW, Potência do motor AC-3 500 V: P = 2.2 kW, Potências do motor Corrente nominal de operação AC-3 500 V: Ie= 4 A, Potência nominal do motor Corrente nominal condicional de curto-circuito 500 V: Iq= 50 kA, Faixa de ajuste das liberações de sobrecarga: Ir= 1 - 4 A, Coordenação: Tipo de coordenação "1", Tipo de coordenação "2", Tensão de atuação: 24 V DC, tensão DC, Padrões: IEC/EN 60947-4-1, VDE 0660
Aparelhos elétricos de baixa tensão > Combinação de acionador de partida de motor/motor de arranque
Chaves de proteção do motor eletrônico
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Dol starter, 1-4A, proteção eletrônica, avançado, SmartWire-DT
Dol starter, basic unidade: MSC, Nota: também pode ser usado para os motores da classe de eficiência IE3., O aparelho IE3 são marcados com o respectivo logótipo na embalagem., Dados do Motor Potência nominal AC-3 380 V, 400 V, 415 V: P= 0,37 kW, os Dados do motor Potência nominal AC-3 500 V: P= 2,2 kW, os Dados do motor Corrente nominal de utilização AC-3 500 V, Ie= 4, os Dados do motor Corrente nominal de curto-circuito de condicionamento de 500 V: Iq= 50 kA, faixa de ajuste de sobrecarga térmica: Ir= 1 - 4, Tipo de coordenação: Tipo de coordenação "1" Tipo de coordenação "2", Controle de tensão: 24 V DC, Tensão contínua, Conformidade com as normas: IEC/EN 60947-4-1, VDE 0660
Programa de entrega
Função básica
Starter diretamente em linha (equipamento completo)
a unidade de base
MSC
Nota
Também pode ser usado para os motores da classe de eficiência IE3.
O aparelho IE3 são marcados com o respectivo logótipo na embalagem.
O aparelho IE3 são marcados com o respectivo logótipo na embalagem.
Conexão para SmartWire-DT
sim
em conjunto com o módulo PKE SmartWire DT PKE-SWD-32
em conjunto com o módulo PKE SmartWire DT PKE-SWD-32
Dados do motor
O consumo de energia nominal [P]AC-3380 V, 400 V, 415 V [P]
0.37 kW
O consumo de energia nominal [P]AC-3500 V [P]
2.2 kW
A corrente nominal do usoAC-3380 V; 400 V 415 V [Ie]
3,6 A
A corrente nominal do usoAC-3500 V [Ie]
4 Para
Corrente nominal de curto-circuito 380 - 415 V [Iq]
100 kA
Corrente nominal de curto-circuito de condicionamento de 500 V [Iq]
50 kA
Calibração de campo
Faixa de ajuste da unidade de desarme térmico
[Or]
[Or]1 - 4
Tipo de coordenação
Tipo de coordenação "1"
Tipo de coordenação "2"
Tipo de coordenação "2"
regime de
Controle de tensão
24 V DC
Tensão Dc
Disjuntores para proteção do motor
PKE12/XTUA-4 Tipo
Contator de potência
DILM17-01(...) Tipo de
Conjunto de fiação de partida direta
Forma mecânica, módulo de conexão e contato elétrico
Forma mecânica, módulo de conexão e contato elétrico
PKZM0-XDM32 Tipo de
Notas
Direto na linha de partida (equipamento completo) são constituídos por um interruptor de proteção do motor PKE e de um contator de potência DILM.
Para montagem em trilho DIN sem adaptador-em-linha de iniciantes até 15 de um, apenas o interruptor de proteção do motor é adaptado para trilho DIN.
O selo mecânico do contator é assegurada por uma forma de ligação mecânica.
A fiação de comando, com um máximo de 6 cabos com diâmetro externo até 2,5 mm ou 4 cabos com um diâmetro externo de até 3,5 mm.
Começando com 16 No disjuntor de proteção do motor e o contator são montadas sobre uma placa adaptadora para instalação em trilho DIN.
A conexão do circuito principal entre PKE e o contator é através de um formulário de contato elétrico.
Usando os contatos auxiliares de DILA-XHIT... com o motor direct MSC-DE-..., os conectores elétricos plug-in pode ser extraído sem remover o montado de contato auxiliar frontal.
Não pode ser combinado com NHI-E-...-PKZ0-C.
A direta na linha de acionadores de MESTRADO-DEA... estão preparados para a comunicação através de SmartWire-DT. Para esta finalidade deve ser estendida com o módulo de comunicação de PKE-SWD-32.
Potência do Motor/corrente nominal do motor
Potência do Motor | A corrente nominal do motor | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AC-3 | ||||||||||||||
| 220 V 230 V 240 V | 380 V 400 V | 415 V | 440 V | 500 V | 500 V com CL-PKZ0 | 660 V 690 V | ||||||||
| Oq= 100 kA | Oq=100 kA | Oq= 65 kA | Oq= 65 kA | Oq= 50 kA | Oq= 100 kA | Oq= 3 kA | ||||||||
| P | O | O | O | O | O | O | O | |||||||
| kW | Para | Para | Para | Para | Para | Para | Para | |||||||
| 0,18 | 1,04 | - | - | - | - | - | - | |||||||
| 0,25 | 1,4 | - | - | - | - | - | - | |||||||
| 0,37 | Dois | 1,1 | 1,1 | 1,02 | - | - | - | |||||||
| 0,55 | 2,7 | 1,5 | 1,5 | 1,39 | 1,2 | 1,2 | - | |||||||
| 0,75 | 3,2 | 1,9 | 1,9 | 1,68 | 1,5 | 1,5 | 1,1 | |||||||
| 1,1 | - | 2,6 | 2,6 | 2,41 | 2,1 | 2,1 | 1,5 | |||||||
| 1,5 | - | 3,6 | 3,6 | 3,28 | 2,9 | 2,9 | 2,1 | |||||||
| 2,2 | - | - | - | - | Quatro | Quatro | 2,9 | |||||||
| Três | - | - | - | - | - | - | 3,8 |
Dados técnicos
Geral
Conformidade com as normas
IEC/EN 60947-4-1, VDE 0660
Posição de montagem
Temperatura ambiente
-25 - +55
Circuito principal
Tensão nominal de impulso atmosférico [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal [Ue]
230 - 415 V
A corrente nominal do usopara-dia, de 3 pólos, 50 - 60 Hz380 V, 400 V [Ie]
4 Para
O funcionamento do ciclo de AC-4A duração mínima do fluxo de corrente
500 (Classe 5)
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
O funcionamento do ciclo de AC-4Os períodos de encerramento mínimo
500 ms
O funcionamento do ciclo de AC-4Nota
Em um ciclo de CA-4, se ele cai abaixo do mínimo, a duração do fluxo de corrente pode causar o superaquecimento da carga (motor).
Para todas as combinações de ativação SWD, é necessário respeitar a duração mínima do fluxo de corrente e o número mínimo de períodos de desconexão. ms
Para todas as combinações de ativação SWD, é necessário respeitar a duração mínima do fluxo de corrente e o número mínimo de períodos de desconexão. ms
Outros dados técnicos
Disjuntores para proteção do motor PKZM0, PKE
Mudar protetor PKZM0, veja o produto no grupo de disjuntores e protetores/PKZM0
Contatores de potência DILM, consulte Grupo de produtos contatores de potência
Temporizador de DILET, ETR, ver o grupo de produtos de alimentação contatores, temporizadores eletrônicos
Contatores de potência DILM, consulte Grupo de produtos contatores de potência
Temporizador de DILET, ETR, ver o grupo de produtos de alimentação contatores, temporizadores eletrônicos
Contatores de potência DILMDissipação térmica (3-pin)Dissipação térmica com Oede acordo com a AC-3/400 V
1.5 W
consumo de potência
Comando em corrente [Realizada]
0.86 W
Design verifica de acordo com a norma IEC/EN 61439
Dados técnicos para projeto verifica
A corrente nominal de utilizar para os dados relacionados à dissipação [On]
4 Para
Dissipação por pólo, como uma função da corrente [Pvid]
0,5 W
A dissipação do dispositivo, como uma função da corrente [Pvid]
1.5 W
Dissipação estática, independente da corrente [Pvs]
0.86 W
Dissipação de energia [Pve]
0 W
Temperatura ambiente de serviço min.
-25 °C
Temperatura ambiente máx serviço.
+55 °C
Design verifica de acordo com a IEC/EN 61439
10.2 a Adequação de materiais e componentes10.2.2 Resistência à corrosão
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.1 Resistência da caixa, para o calor
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.2 Resistência do material isolante ao calor níveis normais de
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.3 Resistência do material isolante ao calor níveis extraordinários
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.4 Resistência à irradiação UV
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.5 de Elevação
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.6 Prova
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.7 Rotulagem
Os requisitos da norma de produto são atendidos.
10.3 Graus de proteção fornecidos pelos gabinetes
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.4 Vias de dispersão de ar e de superfície
Os requisitos da norma de produto são atendidos.
10.5 Proteção contra choque elétrico
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.6 flush Montagem de aparelhos
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.7 Circuitos internos e conexões
É da responsabilidade do fabricante, do painel elétrico.
10.8 Conexões de condutores introduzido de fora
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.2 força dieléctrica em frequência da rede
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.3 impulso de Tensão
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.4 Teste de caixas de material isolante
É da responsabilidade do fabricante, do painel elétrico.
10.10 Aquecimento
O cálculo do superaquecimento é a responsabilidade do fabricante do painel elétrico. A Eaton fornece dados sobre a dissipação do equipamento.
10.11 Resistência a curto-circuito
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.12 EMC
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.13 funcionamento mecânico
Para a unidade de requisitos são atendidos, respeitando as orientações do manual de instruções de montagem (A).
Dados técnicos, de acordo com ETIM 7.0
equipamentos elétricos em baixa tensão (EG000017) / motor de arranque/combinação do motor de arranque (EC001037)
A Técnica Da Ar., Elém., A Energia, A Tecnologia. Comm., Rede E Proc. Pipeline / Tecnologia, de Baixa Tensão Opção / Ramo de Usuários / Shunt Motor / Comunicação partida de motor ([email protected] [AJZ718013])
tipo de acionador de motor
acionador de partida direta
ativador de curto-circuito
sim
tensão de alimentação piloto nominal-Nos para o AC 50 Hz
0 - 0 V
tensão de alimentação piloto nominal-Nos para CA 60 Hz
0 - 0 V
tensão de alimentação piloto nominal-Nos para DC
24 - 24 V
tipo de tensão para a unidade
DC
operacional de potência nominal AC-3, 230 V, 3 fases
0,75 kW
operacional de potência nominal AC-3, 400 V
3,6 kW
potência nominal, 460 V, 60 Hz, fase 3
0 kW
a potência nominal de classificação, 575 V, 60 Hz, fase 3
0 kW
corrente nominal Ie
4 Para
corrente nominal AC-3, 400 V
4 Para
faixa de ajuste da unidade de desarme de sobrecarga
1 - 4
corrente de curto-circuito (nominal condicional, coordenação tipo 1, 480 Y/277 V
0 A
corrente de curto-circuito (nominal condicional, coordenação tipo 1, 600 Y/347 V
0 A
corrente de curto-circuito nominal condicional, a coordenação tipo 2, 230 V
Cem mil
corrente de curto-circuito nominal condicional, a coordenação tipo 2, 400 V
Cem mil
número de contatos auxiliares, fechamento de contatos
Zero
número de contatos auxiliares, contatos do resto
Um
temperatura ambiente, limite superior, sem limitação,
Sessenta
proteção contra sobrecarga térmica compensação
sim
classe de intervenção
ajustável
tipo de conexão de circuito na roda elétrica
parafusos de fixação
a execução de conexão elétrica para a corrente do circuito, auxiliares e de comando
parafusos de fixação
montagem em trilho de suporte pode
sim
com transformador
nenhum
número de pontos de comando
Zero
adequado para parada de emergência
nenhum
o tipo de coordenação, de acordo com a norma IEC 60947-4-3
classe 2
número de beacons
Zero
reset externo possível
nenhum
com fusível
nenhum
grau de proteção (IP)
IP00
tipo de protecção (NEMA)
outros
suporta TCP/IP protocolo
nenhum
suporta o protocolo PROFIBUS
nenhum
suporta o protocolo can
nenhum
suporta o protocolo INTERBUS
nenhum
suporte de protocolo de ASI
nenhum
suporta protocolo MODBUS
nenhum
suporta o protocolo de Dados-de-Estrada
nenhum
suporta o protocolo DeviceNet
nenhum
suporta o protocolo SUCONET
nenhum
suporta o protocolo para LON
nenhum
suporta o protocolo para PROFINET IO
nenhum
suporta o protocolo para PROFINET CBA
nenhum
suporta o protocolo para SERCOS
nenhum
suporta o protocolo Foundation Fieldbus
nenhum
suporta o protocolo EtherNet/IP
nenhum
suporta o protocolo de Interface de Segurança no Trabalho
nenhum
suporta o protocolo de Segurança do DeviceNet
nenhum
protocolo INTERBUS para a Segurança
nenhum
suporta o protocolo para PROFIsafe
nenhum
suporta o protocolo para SafetyBUS p
nenhum
suporta um protocolo para outros sistemas de bus
sim
largura
45 mm
altura
242 mm
profundidade
128 mm
Tamanho
| Característica | Valor |
|---|---|
| Tipo de arranque de motor (EF009598) | Arranque direto |
| Com disparo de curto-circuito (EF006691) | Sim |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 24 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Potência de operação nominal em AC-3, 230 V, trifásica (EF009599) | 0.75 kW |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 3.6 kW |
| Potência nominal, 460 V, 60 Hz, trifásica (EF009600) | 0 kW |
| Potência nominal, 575 V, 60 Hz, trifásica (EF009601) | 0 kW |
| Corrente nominal de operação Ie (EF001443) | 4 A |
| Corrente nominal de operação em AC-3, 400 V (EF009602) | 4 A |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 1 A |
| Corrente nominal de curto-circuito condicional, tipo 1, 480 Y/277 V (EF009607) | 0 A |
| Corrente nominal de curto-circuito condicional, tipo 1, 600 Y/347 V (EF009608) | 0 A |
| Corrente nominal de curto-circuito condicional, tipo 2, 230 V (EF009606) | 100000 A |
| Corrente nominal de curto-circuito condicional, tipo 2, 400 V (EF009605) | 100000 A |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 1 |
| Temperatura ambiente, limite superior de operação (EF009603) | 55 °C |
| Proteção contra sobrecarga de temperatura compensada (EF009604) | Sim |
| Classe de engate/gatilho (EF006668) | Ajustável |
| Tipo de conexão elétrica do circuito principal (EF006819) | Ligação com parafuso |
| Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Não |
| Com transformador (EF000278) | Não |
| Número de posições de comando (EF001372) | 0 |
| Adequado para paragem de emergência (EF001433) | Não |
| Classe de coordenação de acordo com IEC 60947-4-3 (EF012390) | Classe 2 |
| Número de luzes indicadoras (EF001965) | 0 |
| Possível reinicialização externa (EF003426) | Não |
| Com fusível (EF006693) | Não |
| Grau de proteção (IP) (EF005474) | IP00 |
| Grau de proteção (NEMA) (EF011959) | Outro |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 242 mm |
| Profundidade (EF000049) | 128 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
