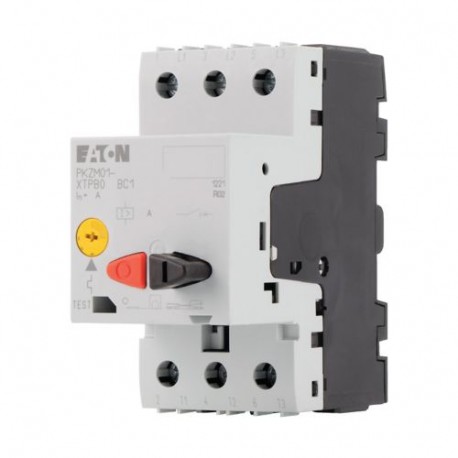

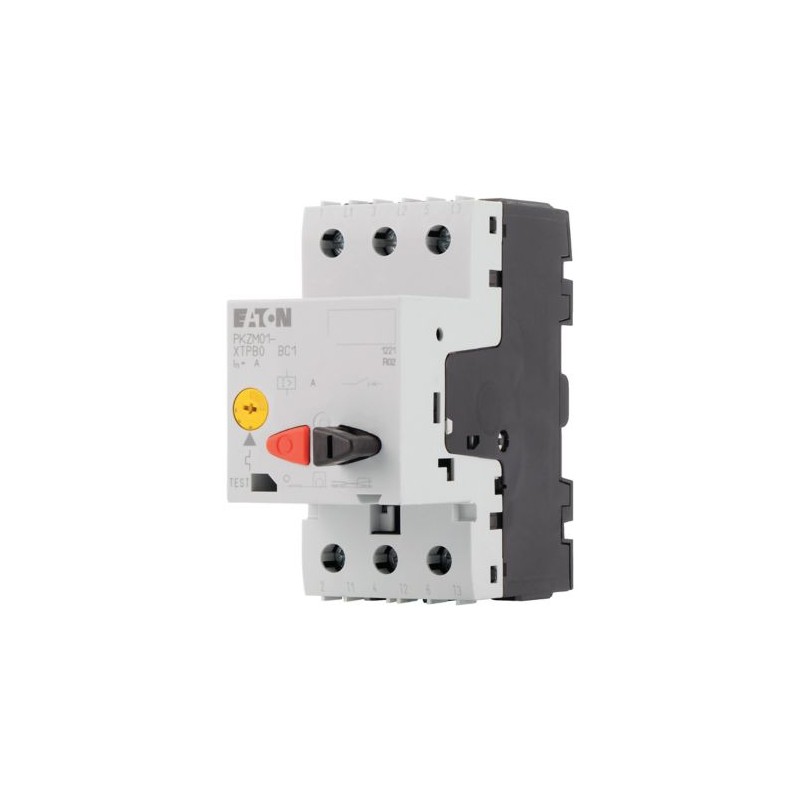

Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteArmazenamento
- 40 - 80 °C
Temperatura ambienteAberto
-25 - +55 °C
Temperatura ambienteEntre
- 25 - 40 °C
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
IP20
Grau de proteçãoTerminações
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
25 g
A capacidade do Terminal do cabo principalTerminais de parafusoSólidos
1 x (1 - 6)
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoFlexível com anilha DIN 46228
1 x (1 - 6)
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoSólido ou trançado
18 - 10 AWG
A capacidade do Terminal do cabo principalTerminais de parafusoComprimento de decapagem
10 mm
Especificado de torque de aperto para os parafusos do terminalO cabo principal
1.7 Nm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
690 V AC
Nominal ininterrupta corrente = corrente operacional nominal [euu= Eue]
0.16 Um
Frequência nominal [f]
40 - 60 Hz
Atual de perda de calor (3 pólo na temperatura de operação)
5.39 W
Impedância por pólo
68000 mΩ
Vida útil mecânica [Operações]
0.05 x 10Seis
Vida elétrica (AC-3 em 400 V)Vida útil elétrica [Operações]
0.05 x 10Seis
Max. frequência de operação
25 Ops/h
Curto-circuitoDCCurto-circuito
60 kA
Curto-circuitoDCNotas
até 250 V
Capacidade de comutação do MotorAC-3 (até 690 v)
0.16 Um
Capacidade de comutação do MotorDC-5 (até 250V)
0.16 (3 contatos em série) Um
Compensação de temperaturaa norma IEC/EN 60947, VDE 0660
- 5 a 40 °C
Compensação de temperaturaFaixa de operação
- De 25 a 55 °C
A compensação de temperatura do erro residual para T > 40 °C
≦ De 0,25 %/K
Faixa de ajuste de sobrecarga lançamentos
0.6 - 1 x Iu
curto-circuito lançamento
Básicas do dispositivo, fixo: 15,5 x Iu
Curto-circuito lançamento tolerância
± 20%
Fase de falha de sensibilidade
IEC/EN 60947-4-1, VDE 0660 Parte 102
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De FalhaSCCR (fusível)
50 kA
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De Falhamax. Fusível
600
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De FalhaSCCR (CB)
50 kA
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De Falhamax. CB
600
