> EATON - MOELLER>NZM Molded Case Automatic Switches >NZMH4-ME875-S1 290384 Y7-290384 ELECTRIC 4-posição da chave 875A moldado caso 1000V
ANUNCIAR
Produto anterior Próximo produto

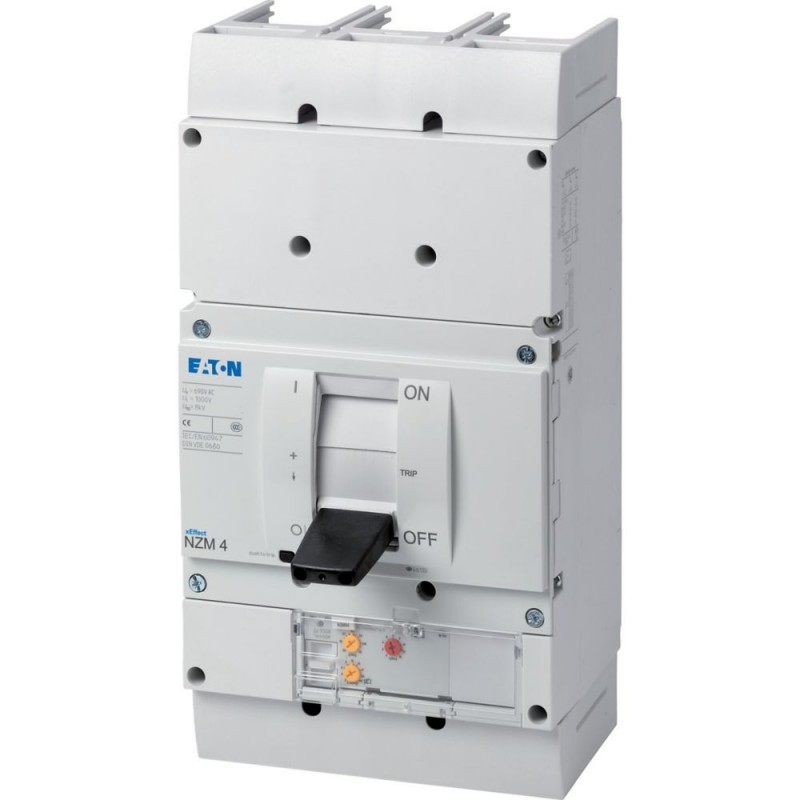

NZMH4-ME875-S1 290384 Y7-290384 EATON ELECTRIC 4-posição da chave 875A moldado caso 1000V Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH4-ME875-S1 290384 Y7-290384 EATON ELECTRIC 4-posição da chave 875A moldado caso 1000V

NZMH4-ME875-S1

290384

Y7-290384

EATON-MOELLER

4-posição da chave 875A moldado caso 1000V

Auto NZM, 3P, 875A, 1000V

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 875A 1000V

Série NZM.. -Os disjuntores ME cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado IEC. Os grupos de funções modulares sempre tornam a montagem flexível. Com desbloqueio eletrónico para proteção do motor com sensibilidade a falhas de fase. Notas: Medição RMS e memória térmica, ajuste de atraso de tempo ajustável para superar picos de corrente tr: 2-20 a 6xIr, bem como ao infinito (sem liberação de sobrecarga), NZM... Tipo de terminal S1: NZM... Capa XKSA, NZM4 necessária... Tipo de terminal S1: Conexão de barramento isolada (conexão de parafuso NZM4-XKS)

Mais detalhes


Aparelhos elétricos de baixa tensão > Disjuntor de proteção do motor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $6,049.73
Preço unitário: $6,049.73
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker electronic
Catalog Number
290384
EAN
4015082903848
Product Length/Depth
401 mm
Product Height
207 mm
Product Width
210 mm
Product Weight
21 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
NZMH4-ME875-S1

Dados técnicos - elétricos

Voltage rating
1000 V - 1000 V
Rated insulation voltage (Ui)
1000 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated short-time withstand current (t = 0.3 s)
19.2 kA
Rated short-time withstand current (t = 1 s)
19.2 kA
Amperage Rating
875 A
Instantaneous current setting (Ii) - min
875 A
Instantaneous current setting (Ii) - max
12250 A
Overload current setting (Ir) - min
438 A
Overload current setting (Ir) - max
875 A
Short-circuit release non-delayed setting - min
876 A
Short-circuit release non-delayed setting - max
12250 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
63 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
37 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 1000 V, 50/60 Hz
15 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
275 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
143 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
100 kA
Rated short-circuit making capacity Icm at 1000 V, 50/60 Hz
40 kA
Rated operating power at AC-3, 230 V
250 kW
Rated operating power at AC-3, 400 V
500 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
B
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
500 operations at 1000 V AC-1
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated short-time withstand current (t = 0.3 s)
19.2 kA
Rated short-time withstand current (t = 1 s)
19.2 kA
Amperage Rating
875 A
Instantaneous current setting (Ii) - min
875 A
Instantaneous current setting (Ii) - max
12250 A
Overload current setting (Ir) - min
438 A
Overload current setting (Ir) - max
875 A
Short-circuit release non-delayed setting - min
876 A
Short-circuit release non-delayed setting - max
12250 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
63 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
37 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 1000 V, 50/60 Hz
15 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
275 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
143 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
100 kA
Rated short-circuit making capacity Icm at 1000 V, 50/60 Hz
40 kA
Rated operating power at AC-3, 230 V
250 kW
Rated operating power at AC-3, 400 V
500 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
B
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
500 operations at 1000 V AC-1
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Fixed
Built-in device fixed built-in technique
Degree of protection
IP20
Switch off technique
Electronic
Lifespan, mechanical
10000 operations

ETIM for 290384 Componentes industriais para Baixa Tensão (EC000074)
Característica Valor
Configuração de corrente da proteção contra sobrecargas (EF002336) 438 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 875 A
Com proteção térmica (EF006233) Sim
Sensível à falha de fase (EF007400) Sim
Técnica de disparo (EF007007) Eletrónico
Tensão nominal de operação (EF001435) 1000 V
Potência de operação nominal em AC-3, 230 V (EF007025) 250 kW
Potência de operação nominal em AC-3, 400 V (EF001364) 500 kW
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Tipo de elemento de controlo (EF006976) Alavanca basculante
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Com interruptor auxiliar integrado (EF001387) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Capacidade de interrupção nominal de curto-circuito Icu a 400 V, CA (EF007049) 50 kA
Grau de proteção (IP) (EF005474) IP20
Altura (EF000040) 207 mm
Largura (EF000008) 210 mm
Profundidade (EF000049) 401 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMH4-ME875-S1 Y7-290384 290384 ES_265975.pdf 2 Mbytes NZMH4-ME875-S1 Y7-290384 290384 ES_265975.pdf
