> >>NZMH3-ME220-S1 119364 ELECTRIC disjuntor motor, 3P, Iu: 220A
Produto anterior Próximo produto

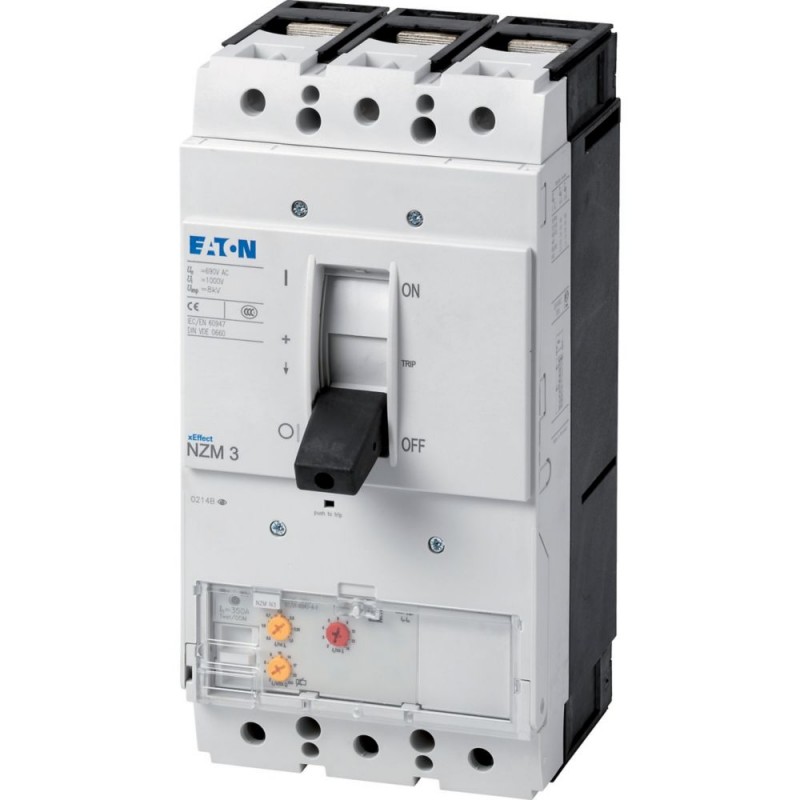

NZMH3-ME220-S1 119364 EATON ELECTRIC disjuntor motor, 3P, Iu: 220A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH3-ME220-S1 119364 EATON ELECTRIC disjuntor motor, 3P, Iu: 220A

NZMH3-ME220-S1

119364

EATON-MOELLER

disjuntor motor, 3P, Iu: 220A

Mais detalhes


Disjuntores de baixa tensão > Disjuntor de proteção do motor

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $2,051.59
Preço unitário: $2,051.59

Quantidade Preço
1+$2,051.59
2+$2,051.59
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Disjuntor, 3p, 220A, proteção do motor, 1000 V
Série NZM..-ME disjuntores de cobrir todos os casos de aplicação, com apenas quatro tamanhos compactos e são adequados para o IEC mercado. Função Modular grupos de sempre fazer a montagem flexível. Com versão eletrônica para proteção do motor com a falha de uma fase de sensibilidade. Notas: i.m.s. valor de medição e memória térmica, ajustável configuração de tempo de espera para superar os atuais picos tr:2-20 em 6xIr bem como o infinito (sem sobrecarga), a NZM...S1 tipo de terminal: NZM...XKSA cobertura necessária, NZM4...S1 tipo de terminal: Isolados do barramento de conexão (NZM4-XKS conexão a parafuso)

Programa de entrega

A gama de produtos
Disjuntor
Função de proteção
Proteção do Motor
0000SPC-571
Padrão/Aprovação
IEC
Tipo de instalação
Fixo
O sistema de liberação
Versão eletrônica
Construção de tamanho
NZM3
Descrição
Fase de falha de sensibilidade
IEC/EN 60947-4-1, IEC/EN 60947-2
R. m.s. valor de medição e de "memória térmica"
ajustável configuração de tempo de espera para superar os atuais picos tr: 2 – 20 s em 6 x Ir também infinito (sem sobrecarga de lançamentos)
NZM...S1 tipo de terminal: NZM...XKSA cobertura necessária
NZM4...S1 tipo de terminal: Isolados do barramento de conexão (NZM4-XKS conexão a parafuso)
Número de pólos
3 pólo
Equipamento padrão
Conexão a parafuso
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
220 Um
Capacidade de comutação de
1000 V, 50/60 Hz [Eucu]
15 kA
A faixa de ajuste de
Desarme de sobrecarga[Eur]
110 - 220 A
Curto-circuito lançamentos[Eurm]Não-atrasada[Eueu= Eurx ...]
2 - 14

Dados técnicos

Disjuntores
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
1000 V AC
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
220 Um
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Categoria de utilização
Um
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Nominal de curto-circuito capacidade de tomada de [eucm]
240 V, 50/60 Hz [Eucm]
330 kA
400/415 V 50/60 Hz [Eucm]
330 kA
440 V, 50/60 Hz [Eucm]
286 kA
525 V, 50/60 Hz [Eucm]
143 kA
690 V 50/60 H [Ic]
74 kA
1000 V, 50/60 Hz [Icm]
17 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
150 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50 Hz [Eucu]
150 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
130 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
65 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
35 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]1000 V, 50/60 Hz [Eucu]
15 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]230 V 50/60 Hz [Eucs]
150 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
150 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
130 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
33 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
9 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]1000 V AC [Ics]
10 kA
Nominal de curta duração admissível corrente
t = 0.3 s [Icw]
3.3 kA
t = 1 s [Icw]
3.3 kA
Vida útil mecânica [Operações]
Quinze mil
Max. frequência de operação
60 Ops/h
Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão
Vida útil elétrica
1000 V, 50/60 Hz [Operações]
Mil
A capacidade do Terminal
Equipamento padrão
Conexão a parafuso
Rodada condutor de cobreCaixa de terminaisSólidos
2 x 16 mmDois
Rodada condutor de cobreCaixa de terminaisEncalhado
1 x (35 - 240)
2 x (25 - 120) mmDois
Rodada condutor de cobreTúnel de terminalEncalhadoEncalhado
1 x (25 - 185) mmDois
Rodada condutor de cobreTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x 16
2 x (10 - 16 mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 120)
2 x (25 - 120) mmDois
Al condutores, Cu caboTúnel de terminalSólidos
1 x 16 mmDois
Al condutores, Cu caboTúnel de terminalEncalhadoEncalhado
1 x (25 - 185)2)mmDois
Al condutores, Cu caboTúnel de terminalEncalhado
2)Até 240 mm2 pode ser conectado, dependendo do fabricante do cabo.
Al condutores, Cu caboTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 50 x 1,0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
20 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
30 x 10
+ De 30 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (10 x 50) mm
Cabos de controle
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
220 Um
Equipamento de dissipação de calor, dependente da corrente [Pvid]
14.52 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529016])
Sobrecarga de lançamento configuração atual
110 - 220 A
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
220 - 3080 Um
Com proteção térmica
Sim
A falha de uma fase sensível
Sim
Desligue técnica
Eletrônico
Tensão
1000 - 1000 V
Avaliado permanente de corrente Ui
220 Um
Nominal de operação de alimentação em AC-3, 230 V
55 kW
Nominal de operação de alimentação em AC-3, 400 V
110 kW
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de elemento de controle
Rocker alavanca
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
Nenhum
Com integrados sob a tensão de lançamento
Nenhum
Número de pólos
Três
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
150 kA
Grau de proteção (IP)
IP20
Altura
275 mm
Largura
140 mm
Profundidade
166 mm

Características

Curva característica
123U182
Curva característica
1230DIA-41
A corrente
Curva característica
1230DIA-44
Deixe-através da energia

Dimensões

123X330
① Sopram de fora da área, distância mínima de partes adjacentes
② Distância Mínima de partes adjacentes
123X553
