Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

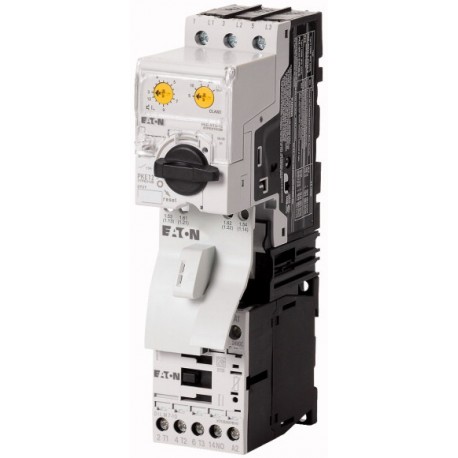

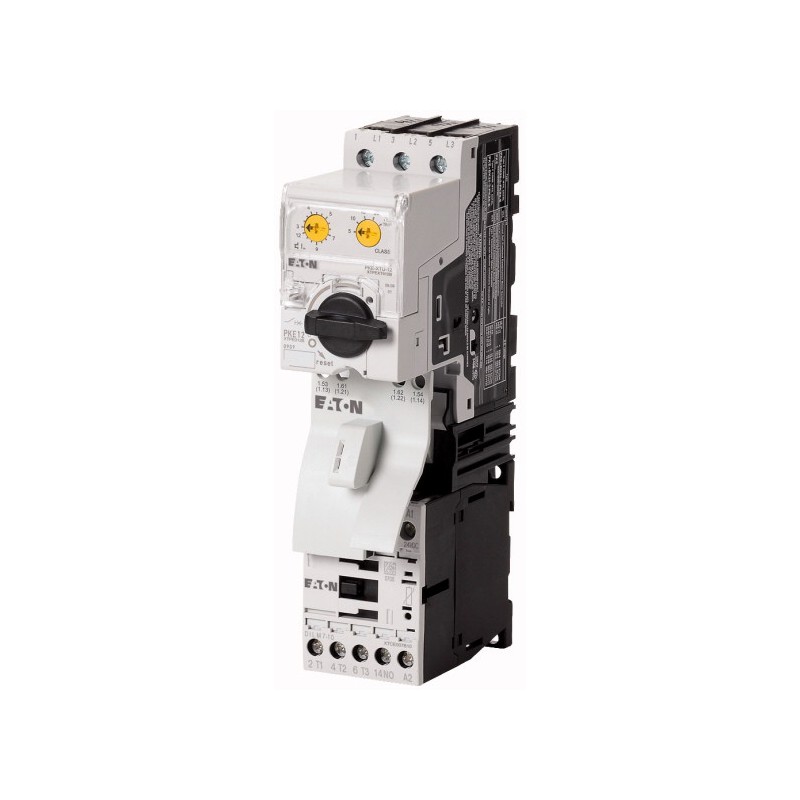

MSC-DE-1,2-M7(230V50HZ) 121735 XTPAXSR230V50H EATON ELECTRIC XTSE1P2B007BFNL direto de partida electrónico, ..

0/5 - 0 Opiniones

Referência: MSC-DE-1,2-M7(230V50HZ)

Código: 121735

Número de catálogo: XTPAXSR230V50H

Fabricante: EATON-MOELLER

Descrição:

XTSE1P2B007BFNL direto de partida electrónico, com o tiro bloco padrão

Mais detalhes

Categorias:
Disjuntores de baixa tensão > Combinação de acionador de partida de motor/motor de arranque

Chaves de proteção do motor eletrônico

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Garantía, reparação e devolução.

Mais informação

▲

DOL starter, 380 V, 400 V, 415 V: 0.37 kW, Qi= 100 kA, Ir= 0.3 - 1.2 A, 230 V, 50 Hz 240 V 60 Hz, tensão AC

DOL starter, Basic dispositivo: MSC, Notas: Também adequado para motores com classe de eficiência IE3., IE3-pronto dispositivos são identificados pelo logotipo em sua embalagem., Classificações do Motor potência nominal do Motor AC-3 380 V, 400 V, 415 V: P= 0,37 kW, faixa de Ajuste de sobrecarga lançamentos: Ir= 0.3 - 1.2, Coordenação: Tipo de coordenação "1", o Accionamento de tensão: 230 V, 50 Hz 240 V 60 Hz, tensão AC, as Normas: IEC/EN 60947-4-1, VDE 0660

Programa de entrega

Função básica

DOL partidas de dispositivos completos)

Dispositivo básico

MSC

Notas

Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.

Conexão para SmartWire-DT

nenhum

Classificações do Motor

Potência nominal do Motor [P]AC-3380 V, 400 V, 415 V [P]

0.37 kW

Corrente operacional nominalAC-3380 V, 400 V, 415 V [I_e]

1.1 Um

Nominal corrente de curto-circuito 380 - 415 V [I_q]

100 kA

A faixa de ajuste de

Faixa de ajuste de sobrecarga lançamentos

[Eu_r]

0.3 - 1.2 A

Coordenação

Tipo de coordenação "1"

Contato sequência

De acionamento tensão

230 V, 50 Hz 240 V 60 Hz

Tensão AC

Motor-proteção de circuitos disjuntores

PKE12/XTU-1,2 Tipo de

Contator

DILM7-10(...) a Parte nenhuma.

DOL starter fiação conjunto

Mecânica elemento de ligação elétrica e contato elétrico do módulo

PKZM0-XDM12 Tipo de

Notas

O DOL partidas de unidades completas) consistem de um PKE motor de proteção disjuntor e um DILM contator.

Com a placa-menos top-hat montagem em trilho de iniciantes até 15, apenas A proteção do motor disjuntor no top-hat ferroviário requer um adaptador.

Os contatores são fornecidos com o suporte mecânico através de uma conexão mecânica do elemento.

Controle de fio guia com max. 6 condutores de até 2,5 mm de diâmetro externo ou 4 condutores de até 3,5 mm de diâmetro externo.

A conexão do circuito principal entre PKE e o contator é estabelecida com contato elétrico módulos.

Quando utilizar DILA-XHIT... contatos auxiliares com MSC-DE-DOL... começar, o plug-in conectores elétricos podem ser removidos sem remover o frontal de contato auxiliar.

Não pode ser combinado com NHI‐E...PKZ0‐C.

A MSC-DEA... DOL partidas estão preparados para a comunicação via SmartWire-DT. Para isso, o PKE-SWD-32 módulo de comunicação deve ser adicionado.

Motor de saída/corrente nominal do motor

Potência do Motor	Corrente nominal do motor
	AC-3
	220 V 230 V 240 V	380 V 400 V	415 V
	Eu_q= 100 kA	Eu_q=100 kA	Eu_q= 50 kA
P	Eu	Eu	Eu
kW	Um	Um	Um

0.06	0.37	-	-
0.09	0.54	0.31	0.31
0.12	0.72	0.41	0.41
0.18	1.04	0.6	0.6
0.25	-	0.8	0.8
0.37	-	1.1	1.1

Dados técnicos

Geral

Normas

IEC/EN 60947-4-1, VDE 0660

Posição de montagem

Altitude

Max. 2000 m

Temperatura ambiente

-25 - +55

Principal a realização de caminhos

Nominal de impulso atmosférico tensão [U_imp]

6000 V AC

Categoria de sobretensão/grau de poluição

III/3

Tensão operacional nominal [U_e]

230 - 415 V

Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [I_e]

1.2

AC-4 ciclo de operaçãoMínima corrente de fluxo vezes

500 (Classe 5)
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms

AC-4 ciclo de operaçãoMínima de corte períodos

500 ms

AC-4 ciclo de operaçãoNota

Em AC-4 ciclo de operação, indo abaixo do mínimo atual de fluxo de tempo pode causar o superaquecimento da carga (motor).
Para todas as combinações com um SWD de ativação, você não precisa aderir a corrente mínima de fluxo de vezes e corte mínimo de tempo. ms

Dados técnicos adicionais

Motor de proteção disjuntor PKZM0, PKE

PKZM0 motor-proteção de circuitos disjuntores, veja motor-proteção de circuitos disjuntores/PKZM0 grupo de produtos
DILM contatores, consulte contactor de grupo de produtos
DILET relé de temporização, ETR, consulte contatores eletrônicos relés de temporização para grupo de produtos

DILM contatoresAtual de perda de calorActual a perda de calor I_ea AC-3/400 V

0,6 W

DILM contatoresO consumo de energia da bobina em um estado frio e 1.0 x U_SDupla tensão da bobina, 50 Hz [Selagem]

1.4 W

A classificação de dados para tipos de aprovados

Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)

100 kA

Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível

10 Classe J/CC A

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para a dissipação de calor [eu_n]

1.2

Dissipação de calor por pólo, dependente da corrente [P_vid]

0,2 W

Equipamento de dissipação de calor, dependente da corrente [P_vid]

0,6 W

Estática dissipação de calor, não-dependente da corrente [P_vs]

1.4 W

Dissipação de calor capacidade [P_diss]

0 W

Temperatura de funcionamento min.

-25 °C

Temperatura de funcionamento max.

+55 °C

IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
